| Номер в госреестре | 52281-12 |
| Наименование СИ | Комплексы автоматики и телемеханики |
| Обозначение типа СИ | СИНТЕК-α |
| Изготовитель | ООО "СИНТЕК", г.Нижний Новгород |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы автоматики и телемеханики "СИНТЕК-а" (далее - комплексы) предназначены для измерения сигналов от первичных измерительных преобразователей в виде силы и напряжения постоянного тока, сопротивления, импульсных последовательностей, а также для формирования аналоговых сигналов управления силы и напряжения постоянного тока.
Принцип действия измерительных каналов комплекса заключается в аналого-цифровом преобразовании входных сигналов модулями ввода в цифровые коды, которые затем поступают на программируемый логический контроллер; измеренные значения сигналов индицируются на жидкокристаллическом дисплее в единицах технологического параметра. Часть полученных цифровых кодов используется для формирования выходных аналоговых сигналов силы и напряжения постоянного тока.
Комплекс относится к программируемым проблемно-ориентированным изделиям с переменным составом функциональных устройств, модулей и блоков. Конфигурация комплекса по составу оборудования, его количеству, требованиям к функциям определяется заказом.
Измерительные каналы (ИК) комплекса строятся на базе программируемых логических контроллеров. ИК состоят из промежуточных измерительных преобразователей и модулей ввода/вывода и осуществляют измерение входных сигналов, формирования сигналов управления, обмен информацией по промышленным протоколам. Количество входных/выходных аналоговых каналов ИК комплекса определяется заказом, но не более 1984.
Конструктивно в комплекс входят:
- шкафы (стойки, щиты) УСО (ЛТМ) - комплектные устройства, предназначенные для размещения, электрического соединения и защиты от внешних воздействий промежуточных измерительных преобразователей и программируемых контроллеров комплекса;
- шкафы (стойки, щиты) силовые, предназначенные для распределения электрической энергии между потребителями, а также для коммутации цепей исполнительных элементов;
- шкафы (стойки, щиты) приборные, предназначенные для размещения, электрического соединения и защиты от внешних воздействий первичных измерительных преобразователей и прочих приборов и оборудования комплекса;
- шкафы (щиты) коммуникационные, предназначенные для организации информационного обмена между несколькими каналами связи с различными протоколами и интерфейсами.
- программно-аппаратные средства (компьютеры, серверы, принтеры, вычислительная
сеть);
- сервисные средства и программное обеспечение.
Шкафы (стойки, щиты) УСО (ЛТМ) с промежуточными преобразователями и контроллерами снабжены системой регулирования температурного режима.
Комплексы предназначены для использования вне взрывоопасных зон промышленных объектов.
Шкаф с открытой передней дверью

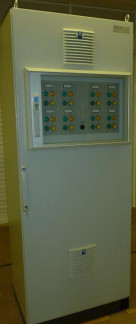

Шкаф с закрытой передней дверью
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм иденти фикации |
| Встроенное программное обеспечение процессорных модулей 140 СРИххххх контроллеров Modicon Quantum | Modicon Quantum | 3.00 | - | - |
| Встроенное программное обеспечение процессорных модулей CPU BMXP34ххх контроллеров Modicon M340 | Modicon M340 | 2.5 | - | - |
| Встроенное программное обеспечение процессорных модулей 1756 - L7x 1756 - L6x контроллеров Control Logix | Control Logix | 19.53 16.54 | - | - |
| Встроенное программное обеспечение процессорных модулей S7-4ta S7-3te контроллеров Simens SIMATIC S7 | Simens SIMATIC S7 | V6.0.3 V3.3.7 | - | - |
| Встроенное программное обеспечение процессорных модулей CPU36x0 контроллеров Motorola ACE3600 | Motorola ACE3600 | 15.02 | - | - |
Встроенное ПО контроллеров комплексов автоматики и телемеханики "СИНТЕК-а", предназначенное для конфигурирования и управления работой модулей, не влияет на метрологические характеристики средства измерений (метрологические характеристики контроллеров нормированы с учетом ПО).
Программная защита ПО и результатов измерений реализована на основе системы паролей и разграничения прав доступа. Механическая защита от несанкционированного доступа выполняется путем применения замковых устройств на дверцах шкафов.
Уровень защиты - "С" по МИ 3286-2010.
Диапазоны измерений напряжения постоянного тока
( группы 16,17,18,19,20), В.............................................................от минус 10 до 10
от минус 5 до 5 от 0 до 5 от 0 до10
Диапазоны измерений силы постоянного тока
(группы 1,2,3,4,5,6), мА...........................................................................от 0 до 20
от 4 до 20
Диапазон измерений сопротивления
(группы 10,11,12,13,14,15), Ом..............................................................от 0 до 1000
Максимальная частота следования входных импульсных последовательностей
(группы 7,8,9), кГц, не более........................................................................500
Диапазоны формирования силы постоянного тока
(группы 21,22,23,24), мА..........................................................................от 0 до 20
от 4 до 20 от 0 до 21
Диапазоны формирования напряжения постоянного тока
( группы 25,26,27), В......................................................................от минус 10 до10
от минус 5 до 5 от 0 до 5 от 0 до10
Мощность, потребляемая одним шкафом комплекса, В-А, не более..................750
Напряжение питания......................................................................220 В, 50 Гц
Срок службы, лет......................................................................................15
Средняя наработка на отказ, ч............................................................... 10000
Рабочие условия эксплуатации ИК комплекса:
- диапазон температуры окружающего воздуха, оС..................................от 15 до 25
- относительная влажность окружающего воздуха при 25 оС
без конденсации влаги, %, не более.........................................................80
- диапазон атмосферного давления, кПа...............................................от 84 до 106,7
Пределы допускаемых (приведенных, абсолютных - в зависимости от вида нормирования) погрешностей ИК приведены в таблицах по группам.
| Тип модуля/ контроллер | Пределы допускаемой приведенной погрешности ИК, % |
| 140ACI03000 / PLC Modicon | ± 0,10 |
| 140AVI03000 / PLC Modicon | ± 0,05 |
| 140ACI04000 / PLC Modicon | ± 0,15 |
| 140 All 330 10 / PLC Modicon | ± 0,10 |
| В MX AMI0410 / Modicon M340 | ± 0,15 |
| В MX AMI0800 / Modicon M340 | ± 0,15 |
| В MX AMI0810 / Modicon M340 | ± 0,15 |
| В MX AMM0600 / Modicon M340 | ± 0,35 |
| 1756-IF8 / PLC Control Logix | ± 0,15 |
| 1756-IF16 / PLC Control Logix | ± 0,15 |
| 1756-IF6CIS / PLC Control Logix | ± 0,05 |
| 1756-IF6I / PLC Control Logix | ± 0,05 |
| 6ES7 33 l-7TF0x-xxxx / | ± 0,10 |
| SIMATIC S7-300 | |
| 6ES7 331-7NF1 x-xxxx / SIMATIC S7-300 | ± 0,05 |
| 6ES7 331-7RD0x-xxxx/ SIMATIC S7-300 | ± 0,10 |
| 8 AI / ACE3600 | ± 0,10 |
| 16 AI/ACE3600 | ± 0,10 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | ||
| IM31 | IM33 | МАСХ MCR-EX-SL-RPSSI | |
| 140ACI03000 / PLC Modicon | ±0,25 | ± 0,20 | ±0,20 |
| 140AVI03000 / PLC Modicon | - | ± 0,09 | ±0,09 |
| 140ACI04000 / PLC Modicon | ±0,30 | ± 0,20 | ±0,20 |
| В MX AMI0410 / Modicon M340 | ±0,30 | ± 0,20 | ±0,20 |
| В MX AMI0800 / Modicon M340 | ±0,30 | ± 0,20 | ±0,20 |
| В MX AMI0810 / Modicon M340 | ±0,30 | ± 0,20 | ±0,20 |
| 1756-IF8 / PLC Control Logix | ±0,30 | ± 0,20 | ±0,20 |
| 1756-IF16 / PLC Control Logix | ±0,30 | ± 0,20 | ±0,20 |
| 1756-IF6CIS / PLC Control Logix | - | ± 0,09 | ±0,09 |
| 1756-IF6 / PLC Control Logix | - | ± 0,09 | ±0,09 |
| 6ES7 33 l-7TF0x-xxxx / SIMATIC S7-300 | ±0,25 | ± 0,20 | ±0,20 |
| 6ES7 331-7NF1 x-xxxx / SIMATIC S7-300 | - | ± 0,09 | ±0,09 |
| 8 AI / ACE3600 | ±0,25 | ±0,20 | ±0,20 |
| 16 AI/ACE3600 | ±0,25 | ±0,20 | ±0,20 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | ||||
| MACX MCR-SL-RPSSI | MINI MCR-SL-RPSSI | MINI MCR-SL-UI-2I-SP-NC | KFD2-STC4- Ex | KFD2-STC4 | |
| 140ACI03000 /PLC Modicon | ± 0,20 | ± 0,25 | ± 0,25 | ± 0,20 | ± 0,20 |
| 140AVI03000 /PLC Modicon | ± 0,09 | - | - | ± 0,09 | ± 0,09 |
| 140ACI04000 /PLC Modicon | ± 0,20 | ± 0,30 | ± 0,30 | ± 0,20 | ± 0,20 |
| BMX AMI0410 /Modicon M340 | ± 0,20 | ± 0,30 | ± 0,30 | ± 0,20 | ± 0,20 |
| BMX AMI0800 /Modicon M340 | ± 0,20 | ± 0,30 | ± 0,30 | ± 0,20 | ± 0,20 |
| BMX AMI0810 /Modicon M340 | ± 0,20 | ± 0,30 | ± 0,30 | ± 0,20 | ± 0,20 |
| 1756-IF8 /PLC Control Logix | ± 0,20 | ± 0,30 | ± 0,30 | ± 0,20 | ± 0,20 |
| 1756-IF16 /PLC Control Logix | ± 0,20 | ± 0,30 | ± 0,30 | ± 0,20 | ± 0,20 |
| 1756-IF6CIS /PLC Control Logix | ± 0,09 | - | - | ± 0,09 | ± 0,09 |
| 1756-IF6I /PLC Control Logix | ± 0,09 | - | - | ± 0,09 | ± 0,09 |
| 6ES7 331-7ТF0x-xxxx /SIMATIC S7-300 | ± 0,20 | ± 0,25 | ± 0,25 | ± 0,20 | ± 0,20 |
| 6ES7 331-7NF1x-xxxx /SIMATIC S7-300 | ± 0,09 | - | - | ± 0,09 | ± 0,09 |
| 8 AI /ACE3600 | ± 0,20 | ± 0,25 | ± 0,25 | ± 0,20 | ± 0,20 |
| 16 AI /ACE3600 | ± 0,20 | ± 0,25 | ± 0,25 | ± 0,20 | ± 0,20 |
| Тип модуля/ контроллер | Тип промежуто* Пределы допускаемой п | шого преобразователя / риведенной погрешности ИК, % | ||||
| IM31 + M-70^ | IM33 + M-70^ | MACX MCR-EX-SL-RPSSI + M-7017С | MACX MCR-SL-RPSSI + M-7017С | KFD2-STC4-Ex + M-70^ | KFD2-STC4 + M-7017С | |
| CPU ВМХР34ххх /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| ВМХ NOM 0200 /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU36x0 /ACE3600 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
Группа № 3. Пределы допускаемой приведенной погрешности ИК
| Тип модуля/ контроллер | Тип промежуто* Пределы допускаемой п | шого преобразователя / риведенной погрешности ИК, % | ||||
| IM31 + tM-AD8C | IM33 + tM-AD8C | MACX MCR-EX-SL-RPSSI + tM-AD8C | MACX MCR-SL-RPSSI + tM-AD8C | KFD2-STC4-Ex + tM-AD8C | KFD2-STC4 + tM-AD8C | |
| CPU BMXP34ххх /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| BMX NOM 0200 /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU36x0 /ACE3600 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
лист №_6_
всего листов 19
лист №_7_
всего листов 19
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | |
| M-7017C | tM-AD8C | |
| CPU ВМХР34ххх / Modicon М340 | ± 0,10 | ± 0,15 |
| ВМХ NOM 0200 / Modicon M340 | ± 0,10 | ± 0,15 |
| CPU36x0 / ACE3600 | ± 0,10 | ± 0,15 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | ||
| ET-7026 | ET-7017-10 | ET-7017 | |
| 140 NOE 771 11 /PLC Modicon | ± 0,10 | ± 0,10 | ± 0,10 |
| CPU BMXP34 2020 /Modicon M340 | ± 0,10 | ± 0,10 | ± 0,10 |
| CPU BMXP34 2030 /Modicon M340 | ± 0,10 | ± 0,10 | ± 0,10 |
| BMX NOE 01ХХ /Modicon M340 | ± 0,10 | ± 0,10 | ± 0,10 |
| MVI56-MNETCR /PLC Control Logix | ± 0,10 | ± 0,10 | ± 0,10 |
| CPU36х0 /ACE3600 | ± 0,10 | ± 0,10 | ± 0,10 |
Группа № 6. Пределы допускаемой приведенной погрешности ИК
| Тип модуля/ контроллер | Тип промежуточного преобразователя / ределы допускаемой приведенной погрешности ИК, % | |||||
| IM31 +ET-7026 | IM33 + ET-7026 | MACX MCR-EX-SL-RPSSI+ET-7026 | MACX MCR-SL-RPSSI +ET-7026 | KFD2-STC4-Ex + ET-7026 | KFD2-STC4 +ET-7026 | |
| 140 NOE 771 11 /PLC Modicon | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU BMXP34 2020 /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU BMXP34 2030 /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| BMX NOE 01ХХ /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| MVI56-MNETCR /PLC Control Logix | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU36х0 /ACE3600 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | ||||
| IM31 + ET-7017-10 | IM33 + ET-7017-10 | MACX MCR-EX-SL-RPSSI + ET-7017-10 | MACX MCR-SL-RPSSI + ET-7017-10 | KFD2-STC4-Ex + ET-7017-10 | |
| 140 NOE 771 11 /PLC Modicon | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU BMXP34 2020 /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU BMXP34 2030 /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| BMX NOE 01ХХ /Modicon M340 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| MVI56-MNETCR /PLC Control Logix | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU36х0 /ACE3600 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
Группа № 6. Пределы допускаемой приведенной погрешности ИК
| Тип модуля/ контроллер | П | Тип промежуточного преобразователя / ределы допускаемой приведенной погрешности И | К, % | ||||
| KFD2-STC4 + ET-7017-10 | IM31 +ET-7017 | IM33 +ET-7017 | MACX MCR-EX-SL-RPSSI + ET-7017 | MACX MCR-SL-RPSSI + ET-7017 | KFD2-STC4-Ex + ET-7017 | KFD2-STC4 + ET-7017 | |
| 140 NOE 771 11 /PLC Modicon | ± 0,20 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU BMXP34 2020 /Modicon M340 | ± 0,20 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU BMXP34 2030 /Modicon M340 | ± 0,20 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| BMX NOE 01ХХ /Modicon M340 | ± 0,20 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| MVI56-MNETCR /PLC Control Logix | ± 0,20 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU36х0 /ACE3600 | ± 0,20 | ± 0,25 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
лист №_8_
всего листов 19
лист №_9_
всего листов 19
| Тип модуля/ контроллер | Пределы допускаемой абсолютной погрешности ИК |
| 140 EHC10500 /PLC Modicon | ±1 имп. |
| 140 EHC 20200 /PLC Modicon | ±1 имп. |
| BMX EHC 0200 /Modicon M340 | ±1 имп. |
| BMX EHC 0800 /Modicon M340 | ±1 имп. |
| 1756-HSC /PLC Control Logix | ±1 имп. |
Группа № 8. Пределы допускаемой абсолютной погрешности ИК_
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой абсолютной погрешности ИК | |
| M-7080D | M-7080BD | |
| CPU BMXP34 хххх / Modicon M340 | ±1 имп | ±1 имп |
| BMX NOM 0200 / Modicon M340 | ± 1 имп | ±1 имп |
| CPU36х0/ ACE3600 | ±1 имп | ±1 имп |
Группа № 9. Пределы допускаемой абсолютной погрешности ИК_
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой абсолютной погрешности ИК | ||
| ET-7050 | M 7053 | tET-P2R2 | |
| 140 NOE 771 11 / PLC Modicon | ± 1 имп | ± 1 имп | ± 1 имп |
| CPU BMXP34 2020 / Modicon M340 | ±1 имп | ±1 имп | ±1 имп |
| CPU BMXP34 2030 / Modicon M340 | ±1 имп | ±1 имп | ±1 имп |
| BMX NOE 01ХХ / Modicon M340 | ±1 имп | ±1 имп | ±1 имп |
| MVI56-MNETCR / PLC Control Logix | ±1 имп | ±1 имп | ±1 имп |
| CPU36х0/ ACE3600 | ±1 имп | ±1 имп | ±1 имп |
Группа №10. Пределы допускаемой приведенной погрешности ИК, %
| Тип модуля/ контроллер | Пределы допускаемой приведенной погрешности ИК |
| 140 ARI 030 10 /PLC Modicon | ± 0,25 |
| 140 All 330 00 /PLC Modicon | ± 0,25 |
| BMX ART 0414 /Modicon M340 | ± 0,25 |
| BMX ART 0814 /Modicon M340 | ± 0,25 |
| 1756-IR6I /PLC Control Logix | ± 0,25 |
| 6ES7 331-7PF0х-хххх /SIMATIC S7-300 | ± 0,25 |
| 6ES7 331-7SF0х-хххх /SIMATIC S7-300 | ± 0,25 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | |||||
| IM34 | MACX MCR-EX-SL-RTD | MCR-T | MACX MCR-EX-T | KFD2-UT2 | KFD2-UT2-Ex | |
| 140ACI03000 /PLC Modicon | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 |
| 140ACI04000 /PLC Modicon | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| BMX AMI0410 /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| BMX AMI0800 /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| BMX AMI0810 /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| 1756-IF8 /PLC Control Logix | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| 1756-IF16 /PLC Control Logix | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| 6ES7 331-7ТF0x-xxxx /SIMATIC S7-300 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 |
| 8 AI/ ACE3600 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 |
| 16 AI/ ACE3600 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 | ± 0,25 |
Группа №12. Пределы допускаемой приведенной погрешности ИК
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | |||||
| IM34 + M-7017С | MACX MCR-EX-SL-RTD + M-70^ | MCR-T + M-70^ | MACX MCR-EX-T + M-70^ | KFD2-UT2-Ex + M-70^ | KFD2-UT2 + M-7017С | |
| CPU BMXP34ххх /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| BMX NOM 0200 /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| CPU36x0 /ACE3600 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | |||||
| IM34 + tM-AD8C | MACX MCR-EX-SL-RTD + tM-AD8C | MCR-T + tM-AD8C | MACX MCR-EX-T + tM-AD8C | KFD2-UT2-Ex + tM-AD8C | KFD2-UT2 + tM-AD8C | |
| CPU BMXP34ххх /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| BMX NOM 0200 /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| CPU36x0 /ACE3600 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| Группа №15. Пределы допускаемой приведенной погрешности ИК | ||||||
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности И | К, % | ||||
| IM34 + ET-7026 | MACX MCR-EX-SL-RTD + ET-7026 | MCR-T + ET-7026 | MACX MCR-EX-T + ET-7026 | KFD2-UT2-Ex + ET-7026 | KFD2-UT2 + ET-7026 | |
| 140 NOE 771 11 /PLC Modicon | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| CPU BMXP34 2020 /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| CPU BMXP34 2030 /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| BMX NOE 01ХХ /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| MVI56-MNETCR /PLC Control Logix | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| CPU36х0 /ACE3600 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| Группа №15. Пределы допускаемой приведенной погрешности ИК | ||||||
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности И | К, % | ||||
| IM34 + ET-7017 | MACX MCR-EX-SL-RTD + ET-7017 | MCR-T + ET-7017 | MACX MCR-EX-T + ET-7017 | KFD2-UT2-Ex + ET-7017 | KFD2-UT2 + ET-7017 | |
| 140 NOE 771 11 / PLC Modicon | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| CPU BMXP34 2020 / Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| CPU BMXP34 2030 / Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| BMX NOE 01ХХ / /Modicon M340 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| MVI56-MNETCR / /PLC Control Logix | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
| CPU36х0 / ACE3600 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 | ± 0,30 |
лист №_11_
всего листов 19
| Группа №14. Пределы допускаемой п] | риведенной погрешности ИК | |
| Тип модуля/ контроллер | Тип промежуточного преобразователя /Пределы допускаемой приведенной погрешности ИК, % | |
| ET-7015 | ET-7019 | |
| 140 NOE 771 11 /PLC Modicon | ± 0,20 | ± 0,20 |
| CPU BMXP34 2020 /Modicon M340 | ± 0,20 | ± 0,20 |
| CPU BMXP34 2030 /Modicon M340 | ± 0,20 | ± 0,20 |
| BMX NOE 01ХХ /Modicon M340 | ± 0,20 | ± 0,20 |
| MVI56-MNETCR /PLC Control Logix | ± 0,20 | ± 0,20 |
| CPU36х0 /ACE3600 | ± 0,20 | ± 0,20 |
Группа № 13. Пределы допускаемой приведенной погрешности ИК
| Тип модуля/ контроллер | Тип промежуточн Пределы допускаемой И | ого преобразователя / приведенной погрешности К, % | ||
| M-7033D | M-7015P | M-7011D | M-7019R | |
| CPU BMXP34ххх / Modicon M340 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| BMX NOM 0200 / Modicon M340 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
| CPU36x0 / ACE3600 | ± 0,20 | ± 0,20 | ± 0,20 | ± 0,20 |
лист №__12_ всего листов 19
гс
к
т
о
л
ю*
s
n
т
о
a
чО
| Тип модуля/ контроллер | Пределы допускаемой приведенной погрешности ИК, % |
| 140 AVI 030 00 / PLC Modicon | ±0,05 |
| BMX АМ10410/ Modicon M340 | ±0,10 |
| BMX AMI0800 / Modicon M340 | ±0,10 |
| BMX АМ10810/ Modicon M340 | ±0,10 |
| BMX AMM0600 / Modicon M340 | ±0,25 |
| 1756-IF8 / PLC Control Logix | ±0,05 |
| 1756-IF16 / PLC Control Logix | ±0,05 |
| 6ES7 331-7NF1 x-xxxx / SIMATIC S7-300 | ±0,05 |
| 8 AI / ACE3600 | ±0,10 |
| 16 А1/ ACE3600 | ±0,10 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | |
| IM31 | MINI MCR-SL-U-U | |
| 140 AVI 030 00 | ±0,25 | ± 0,15 |
| / PLC Modicon | ||
| ВМХ AMI0410 | ±0,25 | ± 0,20 |
| / Modicon М340 | ||
| ВМХ AMI0800 | ±0,25 | ± 0,20 |
| / Modicon М340 | ||
| ВМХ AMI0810 | ±0,25 | ± 0,20 |
| / Modicon М340 | ||
| ВМХ АММ0600 | ±0,35 | ± 0,30 |
| / Modicon М340 | ||
| 1756-IF8 | ±0,25 | ± 0,15 |
| / PLC Control Logix | ||
| 1756-IF16 | ±0,25 | ± 0,15 |
| / PLC Control Logix | ||
| 6ES7 331-7NF1 x-xxxx / | ±0,25 | ± 0,15 |
| SIMATIC S7-300 | ||
| 8 AI | ±0,25 | ± 0,20 |
| /АСЕ3600 | ||
| 16 AI | ±0,25 | ± 0,20 |
| /АСЕ3600 | ||
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | |
| IM31 | MINI MCR-SL-U-I | |
| 140 АСЮЗООО / PLC Modicon | ±0,30 | ±0,20 |
| 140ACI04000 / PLC Modicon | ±0,30 | ±0,20 |
| BMX АМ10410/ Modicon M340 | ±0,30 | ±0,20 |
| BMX AMI0800 / Modicon M340 | ±0,30 | ±0,20 |
| BMX АМ10810/ Modicon M340 | ±0,30 | ±0,20 |
| 1756-IF8 / PLC Control Logix | ±0,30 | ±0,20 |
| 1756-IF16 / PLC Control Logix | ±0,30 | ±0,20 |
| 6ES7 331-7NF1 x-xxxx / SIMATIC S7-300 | ±0,25 | ±0,20 |
| 8 AI/ ACE3600 | ±0,25 | ±0,20 |
| 16 AI / ACE3600 | ±0,25 | ±0,20 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | |
| М 7017 | tM-AD8 | |
| CPU ВМХР34ххх / Modicon М340 | ± 0,10 | ±0,15 |
| BMX NOM 0200 / Modicon M340 | ± 0,10 | ±0,15 |
| CPU36xO/ ACE3600 | ± 0,10 | ±0,15 |
| Тип модуля/ контроллер | Тип промежуточного преобр Пределы допускаемой ной погрешности | азователя / приведен-ИК, % | |
| ET-7026 | ET-7017-10 | ET-7017 | |
| 140 NOE 771 11 /PLC Modicon | ± 0,10 | ± 0,10 | ± 0,10 |
| CPU BMXP34 2020 /Modicon M340 | ± 0,10 | ± 0,10 | ± 0,10 |
| CPU BMXP34 2030 /Modicon M340 | ± 0,10 | ± 0,10 | ± 0,10 |
| BMX NOE 01ХХ /Modicon M340 | ± 0,10 | ± 0,10 | ± 0,10 |
| MVI56-MNETCR /PLC Control Logix | ± 0,10 | ± 0,10 | ± 0,10 |
| CPU36х0 /ACE3600 | ± 0,10 | ± 0,10 | ± 0,10 |
| Тип модуля/ контроллер | Пределы допускаемой приведенной погрешности ИК, % |
| 1756^F4/ PLC Control Logix | ± 0,05 |
| 1756^F8/ PLC Control Logix | ± 0,05 |
| 140ATO02000/ PLC Modicon | ± 0,15 |
| 140ACО13000/ PLC Modicon | ± 0,15 |
| BMX AMO 0210/ Modicon M340 | ± 0,10 |
| BMX AMO 0410/ Modicon M340 | ± 0,10 |
| BMX AMO 0802/ Modicon M340 | ± 0,10 |
| BMX AMM0600/ Modicon M340 | ± 0,25 |
| 4 AO/FLN3817/ACE3 600 | ± 0,10 |
| 6ES7 332-7ND0x-xxxx /SIMATIC S7-300 | ± 0,05 |
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % | |
| IM35 | MINI MCR-SL-RPS-I-I | |
| 1756-ОF4 /PLC Control Logix | ± 0,25 | ± 0,25 |
| 1756-ОF8 /PLC Control Logix | ± 0,25 | ± 0,25 |
| 140ATO02000 /PLC Modicon | ± 0,25 | ± 0,25 |
| 140ATO13000 /PLC Modicon | ± 0,25 | ± 0,25 |
| BMX AMO 0210 /Modicon M340 | ± 0,25 | ± 0,25 |
| BMX AMO 0410 /Modicon M340 | ± 0,25 | ± 0,25 |
| BMX AMO 0802 /Modicon M340 | ± 0,25 | ± 0,25 |
| BMX AMM0600 /Modicon M340 | ± 0,35 | ± 0,35 |
| 4 AO/FLN3817 /ACE3600 | ± 0,25 | ± 0,25 |
| 6ES7 332-7ND0x-xxxx /SIMATIC S7-300 | ± 0,25 | ± 0,25 |
| Тип модуля/ | Тип промежуточного преобразователя / Пределы допускаемой |
| контроллер | приведенной погрешности ИК, % |
| M-7024 | |
| CPU BMXP34ххх /Modicon M340 | ± 0,10 |
| BMX NOM 0200 /Modicon M340 | ± 0,10 |
| CPU36x0 /ACE3600 | ± 0,10 |
Группа № 22 Пределы допускаемой приведенной погрешности ИК Группа №23. Пределы допускаемой приведенной погрешности ИК
лист №__16_ всего листов 19
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % |
| ЕТ-7026 | |
| 140 NOE 771 11 /PLC Modicon | ± 0,10 |
| CPU ВМХР34 2020 /Modicon М340 | ± 0,10 |
| CPU BMXP34 2030 /Modicon M340 | ± 0,10 |
| BMX NOE 01XX /Modicon M340 | ± 0,10 |
| MVI56-MNETCR /PLC Control Logix | ± 0,10 |
| CPU36x0 /АСЕ3600 | ± 0,10 |
Группа №26. Пределы допускаемой приведенной погрешности ИК
| Тип модуля/ | Тип промежуточного преобразователя / Пределы допускаемой |
| контроллер | приведенной погрешности ИК, % |
| М-7024 | |
| CPU ВМХР34ххх /Modicon М340 | ± 0,10 |
| BMX NOM 0200 /Modicon M340 | ± 0,10 |
| CPU36x0 /АСЕ3600 | ± 0,10 |
| Тип модуля/ контроллер | Пределы допускаемой приведенной погрешности ИК, % |
| 1756-OF4 /PLC Control Logix | ± 0,05 |
| 1756-OF8 /PLC Control Logix | ± 0,05 |
| 140 A VO 020 00 /PLC Modicon | ± 0,15 |
| BMX AMO 0210 /Modicon M340 | ± 0,10 |
| BMX AMO 0410 /Modicon M340 | ± 0,10 |
| BMX AMM0600 /Modicon M340 | ± 0,25 |
| 4 AO/FLN3817 /АСЕ3600 | ±0,10 |
| 6ES7 332-7ND0x-xxxx/SIMATIC S7-300 | ±0,05 |
Группа № 27. Пределы допускаемой приведенной погрешности ИК
| Тип модуля/ контроллер | Тип промежуточного преобразователя / Пределы допускаемой приведенной погрешности ИК, % |
| ЕТ-7026 | |
| 140 NOE 771 11 /PLC Modicon | ±0,10 |
| CPU ВМХР34 2020 /Modicon М340 | ±0,10 |
| CPU BMXP34 2030 /Modicon M340 | ±0,10 |
| BMX NOE 01XX /Modicon M340 | ±0,10 |
| MVI56-MNETCR /PLC Control Logix | ±0,10 |
| CPU36xO /АСЕ3600 | ±0,10 |
всего листов 19
Знак утверждения типа наносится на титульный лист руководства по эксплуатации и на боковые панели шкафов (стоек, щитов) УСО (ЛТМ) в виде наклейки.
В комплект поставки входит:
- комплекс (спецификация определяется заказом);
- руководство по эксплуатации ВКПЕ.420140.001РЭ;
- комплект ЗИП;
- методика поверки МП2064-0066-2012.
осуществляется по документу "Комплексы автоматики и телемеханики "СИНТЕК-а". Методика поверки" МП2064-0066-2012, утвержденному ГЦИ СИ ФГУП "ВНИИМ им. Д.И. Менделеева" в октябре 2012 г.
Перечень основных средств поверки:
- калибратор- измеритель унифицированных сигналов эталонный ИКСУ-2000 воспроизведение напряжения постоянного тока, диапазон от 0 до 12 В, ± 4 мВ; воспроизведение силы постоянного тока, диапазон от 0 до 25 мА, ± (2 10-4I +2) мкА; измерение напряжения постоянного тока, диапазон от 0 до 120 В, ± 30 мВ; измерение силы постоянного тока, диапазон от 0 до 25 мА, ± (2 10-4 • I +2) мкА;
- магазин сопротивления Р4831, от 10-2 до 106 Ом, кл.0,02;
- генератор импульсов Г5-66, диапазон периода повторения Т от 1 до 9,9 10 мкс,
± 0,003 Т;
- частотомер электронно-счетный Ч3-85/3, от 0,1 Гц до100 МГц,
5р = ( 50 + 7-10-9/1сч).
приведены в документе " Комплексы автоматики и телемеханики "СИНТЕК-а". Руководство по эксплуатации".
Нормативные и технические документы, устанавливающие требования к комплексам автоматики и телемеханики "СИНТЕК-а"
1. ГОСТ 8.022-91 ГСИ. Государственный первичный эталон и государственная по
верочная схема для средств измерений силы постоянного электрического тока в диапазоне 110-16... 30 А.
2. ГОСТ 8.027-01 ГСИ. Государственная поверочная схема для средств измерений
постоянного электрического напряжения и электродвижущей силы.
3. ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений
времени и частоты.
4. ГОСТ 8.028-86 ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
5. ГОСТ 22261-94 Средства измерений электрических и магнитных величин.
Общие технические условия.
6. Технические условия ТУ 4389-001-89877517-2009.
| Зарегистрировано поверок | 528 |
| Поверителей | 14 |
| Актуальность данных | 18.09.2024 |
