Термопреобразователи сопротивления платиновые SER, 52286-12

Назначение

Термопреобразователи сопротивления платиновые SLR20 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры внутри твердых тел во взрывоопасных зонах в составе электрооборудования, комплектующего паровые турбины и компрессорные агрегаты пр-ва фирмы «Mitsubishi Heavy Industries, Ltd.» (Япония) на объекте компании «Эксон Нефтегаз Лимитед» (проект «Сахалин-1»), расположенном на северовосточном шельфе острова Сахалин (морское месторождение Аркутун-Даги).

Описание

Принцип действия ТС основан на зависимости сопротивления ЧЭ от температуры.

Термопреобразователи представляют собой измерительную вставку кабельного типа, конструктивно выполненную в виде гильзы из нержавеющей стали (316SS) с присоединенным армированным кабелем с удлинительными маркированными проводами (6x00,16 мм) в тефлоновой оболочке. Сама гильза вставлена в металлический цилиндрический корпус под углом 20° и все пространство внутри корпуса загерметизировано эпоксидной смолой. Внутрь гильзы помещены два платиновых тонкопленочных термочувствительных элемента сопротивления (ЧЭ) с номинальной статической характеристикой преобразования (НСХ) типа «Pt100» по ГОСТ 6651-2009.

ТС имеют вид взрывозащиты «искробезопасная электрическая цепь» уровня «ia» и маркировку взрывозащиты 0ExiaIICT6 по ГОСТ Р 51330.10-99.

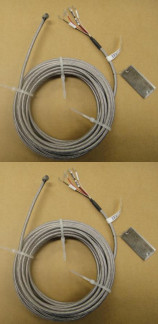

Чертеж и фотография общего вида ТС представлены соответственно на рисунках 1 и 2.

Технические характеристики

Диапазон измеряемых температур, °С: ............................................от 0 до плюс 200

Температурный коэффициент ТС a , °С-1:................................................0,00385

Условное обозначение номинальной статической характеристики

преобразования (НСХ) по ГОСТ 6651-2009:...............................................Pt100

Номинальное значение сопротивления ТС при 0 °С (Ro), Ом:.............................100

Класс допуска по ГОСТ 6651-2009:................................................................А

Допуск ТС, °C:.................................................................................±(0,15 + 0,002|t|)

Схема соединения внутренних проводов ТС с ЧЭ: .............................3-х проводная

Максимальный измерительный ток, мА..........................................................1

Электрическое сопротивление изоляции ТС при температуре (25±10)°С

и относительной влажности воздуха от 30 до 80 %, МОм, не менее: ....................100

Габаритные размеры корпуса ТС, мм:..................................................06,35*6,5

Длина кабеля с удлинительными проводами, мм, не более:...........................100000

Внешний диаметр армированного кабеля, мм: ..............................................3,6

Масса ТС, г, не более:.............................................................................500

Рабочие условия эксплуатации:

-    диапазон температуры окружающей среды, °C: ..............от минус 40 до плюс 200;

-    относительная влажность, %:...............................................................до 98.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта ТС (в правом верхнем углу) методом штемпелевания.

Комплектность

В комплект поставки входят:

-    термопреобразователь - 16 шт.;

-    паспорт (на русском языке) - 16 экз.

Поверка

осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».

Основные средства поверки:

-    термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004... 0,02) °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.

Сведения о методиках (методах) измерений приведены в паспорте на термопреобразователи.

Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления платиновым SLR20

ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация фирмы «Okazaki Manufacturing Company», Япония.

ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры. ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
