| Номер в госреестре | 52290-12 |
| Наименование СИ | Нивелиры оптические |
| Обозначение типа СИ | RGK C-20, RGK C-24, RGK C-28 |
| Изготовитель | Компания "RGK Surveying Instruments & Mapping Technological Co., Ltd.", Китай |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Нивелиры оптические RGK С-20, RGK С-24, RGK С-28 (далее - нивелиры) предназначены для измерений превышений путем визирования горизонтальным лучом.
Конструктивно нивелир выполнен в виде единого оптико-механического блока, в состав которого входят зрительная труба, компенсатор с магнитным демпфером, вертикальная осевая система с горизонтальным лимбом для измерений горизонтальных углов.
Зрительная труба имеет прямое изображение, а закрытый горизонтальный лимб позволяет производить трассировку направлений.
Компенсатор имеет V-образную конструкцию подвесного типа и предназначен для автоматического поддержания оси прибора в горизонтальном состоянии. Специально предусмотренное зеркало помогает контролировать состояние круглого уровня.
Принцип действия нивелиров основан на автоматической установке визирной оси в горизонтальное положение с помощью компенсатора, представляющего собой маятниковую систему. Измерение превышений проводится путем суммирования разностей отсчетов по нивелирным рейкам, установленным на каждых двух последовательных точках, находящихся на одной линии и образующей нивелирный ход.
Модели нивелиров отличаются пределами допускаемой средней квадратической погрешности измерений превышения на 1 км двойного хода и увеличением зрительной трубы.

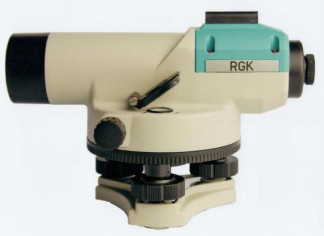

Внешний вид нивелира приведен на рисунках 1 - 3.
Внешний вид транспортировочного кейса и схема размещения нивелира в транспортировочном кейсе приведены на рисунке 4.
Схема пломбировки от несанкционированного доступа приведена на рисунке 5.
а
Таблица 1
| Наименование метрологических и технических характеристик | Значение характеристик для модели | ||
| RGK С-20 | RGK С-24 | RGK С-28 | |
| Предел допускаемой средней квадратической погрешности измерений превышений на 1 км двойного хода, мм | 2,0 | 2,0 | 1,5 |
| Увеличение зрительной трубы, крат, не менее | 20 | 24 | 28 |
| Диаметр объектива, мм, не менее | 30 | ||
| Угол поля зрения зрительной трубы, не менее | 1°20' | ||
| Наименьшее расстояние визирования зрительной трубы, м | 0,6 | ||
| Коэффициент нитяного дальномера | 100 ± 1 | ||
| Диапазон работы компенсатора, не менее | ± 15' | ||
| Цена деления лимба для измерений горизонтального угла | 1° | ||
| Пылевлагозащита | IPx6 | ||
| Габаритные размеры (длина х ширина х высота), мм, не более | 210 х 140 х 130 | ||
| Масса, кг, не более | 1,25 | ||
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от минус 20 до 50 | ||
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на корпус нивелира методом наклейки.
В комплект поставки входят:
- нивелир одной из моделей RGK С-20, RGK С-24, RGK С-28 - 1 шт.;
- нитяной отвес - 1 шт.;
- юстировочный набор (шестигранный ключ, шпилька) - 1 к-т;
- руководство по эксплуатации - 1 шт.;
- транспортировочный кейс - 1 шт;
- специальный облегченный штатив для установки нивелира - по заказу;
- телескопическая рейка с уровнем высотой 3, 4, 5 или 6 м и другие необходимые для работы с нивелиром принадлежности - по заказу.
осуществляется по документу Р 50.2.023-2002 «ГСИ. Нивелиры. Методика поверки». Основные средства поверки:
- компаратор эталонный для поверки нивелиров ЭКПН (Рег. № 35130-07), диапазон измерений углов от 0 до 10', пределы допускаемого среднего квадратического отклонения при измерениях угла i от 0,15 до 0,5", при измерениях углового расстояния между нитями дальномера от 0,15 до 0,5".
лист № 5 всего листов 5
Нормативные и технические документы, устанавливающие требования к нивелирам оптическим RGK С-20, RGK С-24, RGK С-28
Техническая документация фирмы-изготовителя.
ГОСТ 10528-90 «Нивелиры. Общие технические условия».
Осуществление геодезической и картографической деятельности.
