Номер в госреестре | 52294-12 |
Наименование СИ | Расходомеры-счетчики ультразвуковые многоканальные |
Обозначение типа СИ | УРСВ "ВЗЛЕТ МР" исп. УРСВ-522ц |
Изготовитель | ЗАО "Взлет", г.С.-Петербург |
Год регистрации | 2012 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |

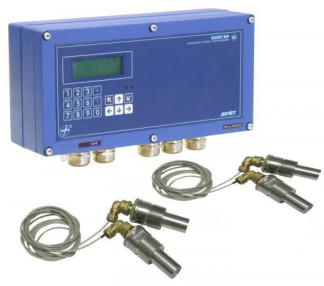

Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР» исполнение УРСВ-522ц (далее - расходомеры) предназначены для измерения среднего объемного расхода и объема различных жидкостей при постоянном или переменном направлении потока жидкости.
Принцип действия расходомеров основан на измерении разности времени прохождения ультразвуковых колебаний (УЗК) при их распространении в направлении потока жидкости и против. При движении жидкости время распространения УЗК в направлении потока меньше, чем против, а разность этих времен пропорциональна скорости потока и, следовательно, расходу жидкости.
Электроакустические преобразователи (ПЭА), подключенные к вторичному измерительному преобразователю (ВП) расходомера, поочередно выполняют функцию излучателя и приемника УЗК.
ВП расходомеров формирует зондирующие импульсы, управляет измерительным процессом, выполняет расчеты, обеспечивает взаимодействие с периферийными устройствами, хранение в энергонезависимой памяти результатов измерений, необходимых для работы расходомеров параметров и их вывод на устройства индикации.
Программное обеспечение расходомеров является встроенным. Операционная система программного обеспечения после включения питания проводит ряд самодиагностических проверок, во время работы осуществляет сбор и обработку поступающих данных, а также циклическую проверку целостности конфигурационных данных.
Программное обеспечение расходомеров предназначено для обработки сигналов, выполнения математической обработки результатов измерений, обеспечения взаимодействия с периферийными устройствами, хранения в энергонезависимой памяти результатов измерений и их вывода на устройства индикации.
Идентификационные данные программного обеспечения расходомеров приведены в таблице 1.
Таблица 1
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
ВЗЛЕТ МР | ВЗЛЕТ МР | 76.02.01.32 | 0х74В1 | CRC16 |
Программное обеспечение расходомеров не может быть модифицировано или загружено через какой-либо интерфейс на уровне пользователя.
Программное обеспечение не влияет на метрологические характеристики средства измерений.
Защита программного обеспечения средства измерения от преднамеренных и непреднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений.
Для защиты от несанкционированного доступа расходомеры должны быть опломбированы в соответствии с рисунком 2.
1
2
1 - пломбировочное отверстие;
2 - пломба.
Рисунок 2 - Схема пломбировки расходомеров-счетчиков ультразвуковых многоканальных УРСВ «ВЗЛЕТ МР» исполнение УРСВ-522ц
Основные технические характеристики расходомеров приведены в таблице 2.
Таблица 2
Наименование параметра | Значение параметра |
1. Диаметр условного прохода, Dy, мм | 800 |
2. Диапазон измерения среднего объемного расхода, 3/ м /ч | от 20 до 2000 |
3. Температура измеряемой жидкости, °С | от 0 до плюс 90 |
Наименование параметра | Значение параметра |
4. Давление измеряемой жидкости, МПа | от 0,05 до 2,5 |
5. Габаритные размеры (ВП), мм, не более | 250x154x75 |
6. Масса (ВП), кг, не более | 2,5 |
7. Питание | стабилизированное напряжение постоянного тока в диапазоне от 22 до 29 В |
8. Потребляемая мощность, Вт, не более | 20 |
9. Группа исполнения по ГОСТ Р 52931-2008 (ВП): - климатические условия - механические воздействия | В4 N2 |
10. Среднее время наработки на отказ, ч, не менее | 75 000 |
11. Средний срок службы, лет, не менее | 12 |
Пределы допускаемой относительной погрешности при измерении среднего объемного расхода и объема составляют ± 2,0 %.
Пределы допускаемой относительной погрешности при измерении времени работы составляют ± 0,1 %.
наносится на лицевую панель расходомера методом шелкографии и вносится на титульный лист паспорта типографским способом.
Таблица 3
Наименование и условные обозначения | Обозначение | Кол-во |
1. Расходомер-счетчик ультразвуковой «ВЗЛЕТ МР» | В12.00-00.12 | 1 |
2. Комплект монтажных частей | 1 | |
3. Комплект эксплуатационной документации в составе: | 1 | |
- паспорт | В12.00-00.12 ПС | |
- руководство по эксплуатации с методикой поверки | В12.00-00.12 РЭ |
осуществляется по разделу 4 «Методика поверки» руководства по эксплуатации «Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР» исполнение УРСВ-522ц». Руководство по эксплуатации» В12.00-00.12 РЭ, утвержденному ГЦИ СИ ФГУП «ВНИИР» 19 ноября 2012 г.
Основные средства поверки:
- установка поверочная для поверки методом измерения объема (расхода, массы) с пределами допускаемой относительной погрешности не более 1/3 предела допускаемой относительной погрешности расходомера;
- частотомер Ч3-64, ДЛИ 2.721.066 ТУ, диапазон от 0 до150 МГц, относительная погрешность ± 0,01 %;
- вольтметр В7-54/1, диапазон от 1 мА до 2 А, относительная погрешность ± 0,025%;
- магазин сопротивлений Р4831, 2.704.0001 ТУ, пределы допускаемого отклонения сопротивления ± 0,022 %;
- комплекс поверочный «ВЗЛЕТ КПИ» В64.00-00.00 ТУ, воспроизводимый средний объёмный расход от 0,02 до 1 500 000 м3/ч , время задержки ультразвукового сигнала от 10-3 до 106 мкс, пределы относительной погрешности ± 0,15%;
- секундомер, ГОСТ 5072-79 .
Сведения о методах измерения содержатся в документе «Расходомеры-счетчики ультразвуковые многоканальные УРСВ «ВЗЛЕТ МР» исполнение УРСВ-522ц». Руководство по эксплуатации» В12.00-00.12 РЭ.
Нормативные документы, устанавливающие требования к расходомерам-счетчикам ультразвуковым многоканальным УРСВ «ВЗЛЕТ МР» исполнение УРСВ-522ц
ГОСТ Р 52931-2008 - Приборы контроля и регулирования технологических процессов. Общие технические условия.
ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкостей».
- выполнение государственных учетных операций.
Зарегистрировано поверок | 422 |
Поверителей | 37 |
Актуальность данных | 22.11.2024 |
