| Номер в госреестре | 52297-12 |
| Наименование СИ | Радиометры УФ-диапазона |
| Обозначение типа СИ | ТЕНЗОР-31 |
| Изготовитель | ООО "НПФ "Тензор", Украина, г.Черновцы |
| Год регистрации | 2012 |
| Срок свидетельства | 27.12.2017 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Радиометры УФ - диапазона ТЕНЗОР-31 (далее по тексту - УФ - метр) предназначены для измерения энергетической освещенности, формируемой источниками с линейчатым или непрерывным спектром излучения в спектральном диапазоне от 220 нм до 400 нм.
Принцип действия УФ - метра основан на преобразовании потока УФ - излучения фоточувствительным элементом головки радиометрической в напряжение постоянного тока, пропорциональное измеряемой энергетической освещенности, с дальнейшим преобразованием этого напряжения в цифровой код и индикацией результатов измерений на цифровом показывающем устройстве. Работа УФ - метра для потребителя построена по принципу сменных меню в диалоговом режиме.
УФ - метр состоит из блока электронного, головки радиометрической со сменными фильтрами на поддиапазоны А, В, С.
УФ - метр выполнен в корпусе прямоугольной формы, к которому с помощью гибкого кабеля подключается радиометрическая головка.

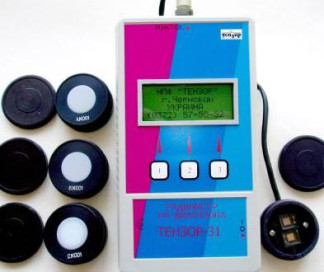

Общий вид УФ - метра представлен на рисунке 1.
Рисунок 2 - УФ - диапазона ТЕНЗОР-31, задняя панель, *-место маркировки, **-место пломбировки
В радиометр УФ - диапазона ТЕНЗОР-31 используется встроенное программное обеспечение (далее - ПО) Тензор-31 ПО-02.
Доступ к метрологически значимой части ограничен конструкцией прибора. Идентификационные данные ПО приведены в таблице 2.
Таблица 2.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Тензор-31 ПО-02 | 804.ИДНМ.001- 02 | 02 | 0FBFF040 | CRC 32 |
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Метрологические и технические характеристики прибора приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Спектральный диапазон измерений для поддиапазонов, нм - С - В - А | 220-280 280-315 315-400 |
| Диапазон измерений энергетической освещенности, Вт/м | от 110-4 до 2102 |
| Пределы допускаемой основной относительной погрешности измере- 3 2 2 ний энергетической освещенности в диапазоне от 110" Вт/м до 210 2 Вт/м , %, не более | 10 |
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой дополнительной погрешности УФ - метра, вызванной изменением угла падения потока излучения на радиометрическую головку (косинусная погрешность), %, не более: - при угле падения 30° | ± 5 |
| - при угле падения 60° | ± 15 |
| - при угле падения 80° | ± 50 |
| Температурная погрешность, % на 1°С | 0,5 |
| Кратковременная нестабильность чувствительности, % | ± 1 |
| Нелинейность энергетической характеристики, % | ± 2 |
| Время установки рабочего режима, мин | 3 |
| Потребляемая мощность, Вт, не более | 0,12 |
| Время непрерывной работы, ч, не менее | 8 |
| Диапазон рабочих температур, °С | от 10 до 35 |
| Габаритные размеры, мм, не более - электронного блока | 200X100X50 |
| - головки радиометрической | диаметр - 45 мм, вы- |
| сота - 45 мм. | |
| Масса, кг, не более | 0,8 |
средства измерений наносится на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки представлен в таблице 3. Таблица 3_
| Наименование | Количество |
| Радиометр УФ - диапазона ТЕНЗОР-31 | 1 |
| головка радиометрическая | 1 |
| фильтр А | 1 |
| фильтр В | 1 |
| фильтр С | 1 |
| батарея гальванических элементов напряжением 9В типоразмера 6F22 | 1 |
| разъём DJK-10A | 1 |
| руководство по эксплуатации | 1 |
| тара потребительская (сумка) | 1 |
| *- по требованию заказчика УФ - метры могут комплектоваться внешним источником постоянного тока | |
осуществляется по документу «Указания к поверке» руководства по эксплуатации ИДНМ 3.028.000.00 РЭ, раздел 10, согласованному ГП «Укрметртестстандарт».
Основные средства поверки:
1 Радиометр ультрафиолетовый «Аргус-04». Спектральный диапазон 0,315-0,400 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
2 Радиометр ультрафиолетовый «Аргус-05». Спектральный диапазон 0,280-0,315 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
3 Радиометр ультрафиолетовый «Аргус-06». Спектральный диапазон 0,200-0,280 мкм. Пределы суммарной относительной погрешности измерений энергетической освещённости не более ± 6 %.
Руководство по эксплуатации «Радиометр УФ - диапазона ТЕНЗОР-31» , п.8 «порядок работы».
Нормативные и технические документы, устанавливающие требования к радиометрам
ТУ У33.2-14256766-012:2005 "Радиометр УФ - диапазона ТЕНЗОР-31. Технические условия".
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
Осуществление санитарно-экологического контроля и метрологических исследований.
