| Номер в госреестре | 52299-12 |
| Наименование СИ | Рефлектометры оптические |
| Обозначение типа СИ | VISA X-PRO |
| Изготовитель | ООО "Связьприбор", г.Тверь |
| Год регистрации | 2012 |
| Срок свидетельства | 23.10.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Рефлектометры оптические VISA X-PRO (далее - рефлектометр) предназначены для измерений ослабления методом обратного рассеяния в одномодовых оптических кабелях, длины (расстояния) до мест неоднородностей и оценки неоднородностей оптического кабеля.
Принцип действия рефлектометра основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов: отраженных от неоднородностей и сигнала обратного рассеяния, т.е. сигналов френелевского отражения и релеевского рассеяния. В результате обработки этих сигналов на дисплее прибора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Рефлектометр позволяет проводить измерения ослабления и длины до мест неоднородностей, определение потерь в сростках для одномодового оптического волокна методом обратного рассеяния.
Конструктивно рефлектометр состоит из двух модулей: X-PRO - управляющий модуль, VISA USB - измерительный. С помощью управляющего модуля X-PRO осуществляется управление, анализ, формирование отчетов, сохранение в памяти результатов измерений с возможностью их просмотра и последующей передачи. Измерительный модуль VISA USB выполнен в прямоугольном ударопрочном корпусе. На торцевых панелях измерительного модуля расположены: розетка типа FC для подключения оптического волокна, снабженная защитным колпачком; разъем USB, предназначенный для связи с управляющим модулем и светодиодные индикаторы, отображающие режимы работы модуля. Связь между управляющим модулем X-PRO и измерительным модулем VISA USB осуществляется через соединительный кабель USB, входящий в комплект поставки.
Для ограничения доступа внутрь оптического модуля производится пломбирование в области крепежных винтов.
По заказу потребителя рефлектометр может комплектоваться дополнительными адаптерами для подключения волоконно-оптического кабеля с соединителями различных типов.

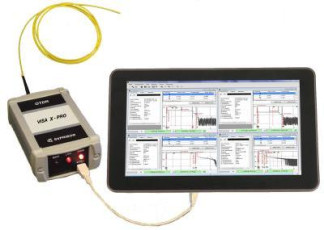

Общий вид рефлектометра представлен на рисунке 1.
Г и \
2
место нанесения знака утверждения типа
О 5 VPHIBOft
Рисунок 2 - Передняя панель измерительного модуля
Программное обеспечение (далее по тексту - ПО), входящее в состав рефлектометра, служит для выполнения измерений оптических характеристик одномодового оптического волокна, сохранения и отображения на мониторе управляющего модуля информации в удобном для оператора виде.
Результаты измерений могут быть сохранены в памяти управляющего модуля . Метрологически значимая часть ПО рефлектометра представляет программный продукт «VisaxP». Идентификационные данные (признаки) метрологически значимой части программного обеспечения указаны в таблице 1.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| VisaxP | VisaxPro.exe | 3.04 | 80132B9D | CRC32 |
Метрологически значимая часть ПО располагается в аппаратной части управляющего модуля рефлектометра. Имеется защита измеренных данных от удаления или изменения путем выдачи предупреждающего сообщении о возможности удаления данного файла, содержащего результаты измерений. Внесение изменений в файл, содержащий результаты измере-
ний функционально невозможно. Запись ПО осуществляется в процессе производства. Доступ к аппаратной части измерительного модуля исключен конструктивно. Замена версии ПО с целью расширения сервисных возможностей прибора может производиться только в аккредитованных Сервис-центрах фирмы - изготовителя.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Рабочие длины волн, нм | 1310 ±20 / 1550 ± 20 |
| Динамический диапазон измерений ослабления*, дБ, не менее ( при усреднении 3 мин, по уровню 98% от максимума шумов, при длительности импульса 1 мкс) | 32 (для 1310 нм) 30 (для 1550 нм) |
| Пределы допускаемой абсолютной погрешности измерения ослабления,дБ | ДА= ± 0,05-А, где А - измеряемое ослабление, дБ |
| Диапазоны измеряемых длин, км) | 0 - 1,5; 0 - 3; 0 - 5; 0 - 10; 0 - 20; 0 - 40; 0 - 80; 0 - 160 |
| Пределы допускаемой абсолютной погрешности при измерении длины, м | ДЬ = ±( 0,3 + 2dL + ЬДп/и+5 10-5Ь) ; где dL - значение разрешения в измеряемом диапазоне длин: - в диапазоне 0 - 1,5 км dL = 0,4 м; - в диапазоне 0 - 3 км dL = 0,8 м; - в диапазоне 0 - 5 км dL = 1,3 м; - в диапазоне 0 - 10 км dL = 2,5 м; - в диапазоне 0 - 20 км dL = 5 м; - в диапазоне 0 - 40 км dL = 10 м; - в диапазоне 0 - 80 км dL = 20 м; - в диапазоне 0 - 160 км dL = 40 м; L - измеряемая длина, м; n- показатель преломления оптического волокна; ед. показателя преломления; Dn -погрешность, измерения показателя преломления оптического волокна, ед. показателя преломления |
| Мертвая зона, м, не более -при измерении ослабления -при измерении положения неоднородности | 10 3 |
| Длительность зондирующих импульсов, нс | 4, 10, 30, 100, 300, 1000, 2000, 5000, 10000, 20000 |
| Электропитание управляющего модуля осуществляется: - от сети переменного тока через блок питания напряжением, В, частотой, Гц | 220±22 50±0,5 |
| Электропитание измерительного модуля осуществляется: - от управляющего модуля через разъем USB напряжением, В | 5 |
| Габаритные размеры (ДхШ*В), мм, не более - управляющий модуль - измерительный модуль | 295x195x14 125x80x40 |
| Масса прибора, кг, не более | 1,3 |
| Условия эксплуатации: Температура эксплуатации, °С Относительная влажность воздуха,%, не более | 5 - 40 90 при температуре 30оС |
| * - Динамический диапазон: разность (в дБ) между уровнем сигнала, рассеянного от ближнего к прибору конца измеряемого оптического кабеля, и уровнем шумов, равным 98% от максимума шумов в последней четверти диапазона длин. | |
наносится на титульный лист Руководства по эксплуатации типографским способом и на переднюю панель корпуса измерительного модуля рефлектометра методом наклеивания.
Таблица 3
| Наименование | Количество, шт. |
| Управляющий модуль | 1 |
| Измерительный модуль | 1 |
| Блок питания | 1 |
| USB-кабель | 1 |
| Руководство по эксплуатации | 1 |
| Сумка для переноски | 1 |
осуществляется по документу Р 50.2.071-2009 «Государственная система обеспечения единства измерений. Рефлектометры оптические. Методика поверки».
Основные средства поверки:
1 Рабочий эталон единиц длины и ослабления в световоде.
Основные метрологические характеристики:
Рабочие длины волн оптического излучения: 1310+30 нм, 1550+30 нм. Диапазон воспроизведения длины: 0,06 - 500 км. Пределы допускаемой основной абсолютной погрешности при воспроизведении длины: Д=± (0,15+110-6L), где L - воспроизводимая длина.
Диапазон измерений вносимого ослабления: 0 - 20 дБ.
Пределы допускаемой основной абсолютной погрешности при измерении вносимого ослабления: Д<0,015А, где А - измеряемое вносимое ослабление.
Длительность зондирующих импульсов (в единицах длины):
- при проверке шкалы длин 6, 30, 100, 300, 1 000, 3 000 м;
- при проверке шкалы ослаблений 200, 600, 1 000, 2 000, 5 000 м.
2 Рабочий эталон единицы средней мощности оптического излучения в волоконнооптических системах передачи РЭСМ-ВС.
Основные метрологические характеристики:
Рабочий диапазон длин волн спектральной установки: 600 - 1700 нм;
Пределы допускаемой основной абсолютной погрешности градуировки монохроматора по шкале длин волн: ±1 нм.
3 Осциллограф цифровой запоминающий WaveJet 352 (ГР № 32488-06).
Основные метрологические характеристики:
Сведения о методиках измерений приведены в документе «Рефлектометр оптический VISA X-PRO. Руководство по эксплуатации», раздел «Проведение измерений», стр.15.
Нормативные документы, устанавливающие требования к рефлектометрам оптическим VISA X-PRO
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторами связи (измерения, выполняемые при проведении работ по оценке соответствия средств связи установленным обязательным требованиям), согласно приказа Министерства связи и массовых коммуникаций Российской Федерации от 25 декабря 2009 г. №184.
| Зарегистрировано поверок | 17 |
| Поверителей | 4 |
| Актуальность данных | 18.11.2024 |
