Система контроля сварного шва ультразвуковая Karl Deutsch SNHF Echograph 1155 4L/2Q, 52301-12

Назначение

Система контроля сварного шва ультразвуковая Karl Deutsch SNHF Echograph 1155 4L/2Q (далее по тексту - СКУ) предназначена для определения размеров дефектов в виде отверстий и пазов при ультразвуковом контроле сварных швов в линии изготовления труб.

Описание

В состав СКУ входит: центральный шкаф электроники, траверса контроля с приемнопередающим устройством и с комплектом пьезоэлектрических преобразователей (ПЭП), пульт настроек параметров контроля, пульт управления работой СКУ, устройство маркировки дефектов, устройство позиционирования траверсы контроля, фильтровальная станция.

СКУ включает в себя шесть ПЭП: два противоположных ПЭП - PS2 LF1, которые настраиваются по внешней стенке трубы; два противоположных ПЭП - PS3 LF2, которые настраиваются по внутренней стенке трубы; два противоположных ПЭП - PS4 TF, которые настраиваются по внутренней и внешней стенке трубы;

Связь ультразвуковых ПЭП с внешней поверхностью трубы осуществляется через направленную струю воды. Акустический угол падения может настраиваться, и обычно равен 18,8°, что приводит к акустическому углу преломления 45° в материале трубы. Держатель ПЭП перемещается по поверхности трубы на роликах.

В основу работы УСК положен ультразвуковой неразрушающий метод контроля. Возбужденные в ПЭП ультразвуковые колебания передаются через струю жидкости в металл, отражаются от возможных дефектов, принимаются ПЭП и преобразуются в электрические сигналы, которые обрабатываются в вычислительном комплексе. По результатам контроля на экране монитора формируется карта дефектных зон проконтролированной части объекта контроля, протоколы контроля заносятся в память компьютера.

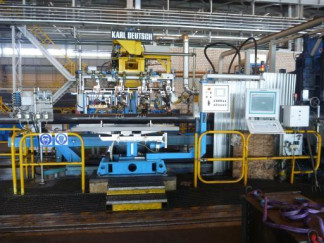

Фотография системы контроля сварного шва ультразвуковой Karl Deutsch SNHF Echograph 1155 4L/2Q представлена на рисунке 1.

Программное обеспечение

СКУ имеет в своем составе программное обеспечение DAV, установленное на компьютер, который встроен в центральный шкаф электроники, выполняющее функции управления СКУ и обеспечивающее обработку и отображение результата контроля на дисплее.

Таблица 1._

Доступная пользователю оболочка операционной системы отсутствует. Программное обеспечение и его окружение являются неизменными, средства для программирования или изменения метрологически значимых функций отсутствуют.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

На рисунке 2 показано место нахождения замков, закрывающихся на ключ, на центральном шкафу электроники для предотвращения несанкционированного доступа.

Технические характеристики

Таблица 2._

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и на центральный шкаф электроники краской.

Комплектность

Таблица 3.

Поверка

осуществляется в соответствии с документом МП 52301-12 «Система контроля сварного шва ультразвуковая Karl Deutsch SNHF Echograph 1155 4L/2Q. Методика поверки», утвержденным ГЦИ СИ ФГУП «ВНИИМС» в июле 2012 г.

Основные средства поверки: комплект мер неразрушающего контроля КОМД, номинальное значение и пределы допускаемой погрешности диаметра отверстия искусственного дефекта, мм: 1,6 ± 0,1; 3,2 ± 0,25; номинальное значение и пределы допускаемой погрешности ширины паза продольного, мм:1,0± 0,2; номинальное значение и пределы допускаемой погрешности глубины паза продольного, мм: 0,3± 0,1; 0,4± 0,1; 0,8± 0,1; осциллограф цифровой запоминающий WaveJet 322, полоса пропускания 200 МГц, чувствительность от 2 мВ/дел до 10 В/дел., коэффициент развертки от 2 нс/дел до 50 с/дел, прибор для поверки ультразвуковых дефектоскопов-тестер ультразвуковой МХ02-УЗТ-1, фиксированные частоты: 0,625; 1,25; 1,8; 2,5; 5,0 и 10,0 МГц, длительность регулируемых импульсов от 2 до 80 мкс, длительность задержки импульсов от 2 до 2000 мкс.

Сведения о методах измерений

Приведены в технической документации изготовителя.

Нормативные и технические документы, устанавливающие требования к системе контроля сварного шва ультразвуковой Karl Deutsch SNHF Echograph 1155 4L/2Q

Техническая документация фирмы KARL DEUTSCH Pruf- und Messgeratebau GmbH + Co

KG.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям.
