| Номер в госреестре | 52305-12 |
| Наименование СИ | Приборы измерительные |
| Обозначение типа СИ | VB20SL3 |
| Изготовитель | ?ма "Racelogic Ltd.", Великобритания |
| Год регистрации | 2012 |
| Срок свидетельства | 14.11.2022 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Приборы измерительные VB20SL3 (далее - приборы) предназначены для измерения параметров движения транспортных средств: расстояния, интервалов времени, скорости.
Принцип действия приборов VB20SL3 заключается в использовании GPS приемника частотой 20 Гц, получающего сигналы со спутников с известными координатами, обработки сигналов с помощью встроенной в прибор программы, определении месторасположения исследуемого объекта путем измерения расстояний от объекта до спутников по времени задержки распространения сигнала. Определение скорости прибором осуществляется на основе использования эффекта Допплера. Данные, полученные приемником, привязаны к шкале реального времени при постоянной коррекции часов приемника по часам спутников, записываются на флэш-карту в виде файла в формате VBO и обрабатываются в дальнейшем на персональном компьютере с помощью программы VBOXTools Software. Получают результаты измерений скорости, расстояния с привязкой к определенным интервалам времени. Текущая скорость транспортного средства и один из других параметров по выбору выводятся также на дисплей приборов.
Приборы конструктивно выполнены в закрытом корпусе, имеющем лицевую панель с функциональными кнопками и цифровым дисплеем для индикации текущих значений параметров. На задней стороне корпуса находятся разъемы для подключения источника питания и внешней антенны, а также коммуникационные порты для подключения персонального компьютера и периферийных устройств Racelogic.

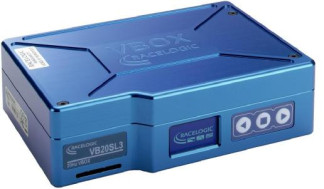

Внешний вид приборов приведен на рисунке 1.
1 - места пломбирования от несанкционированного доступа.
2 - место нанесения знака поверки.
Приборы имеют встроенное и внешнее программное обеспечение (ПО).
Встроенное ПО VB20SL3 Firmware является метрологически значимым, вносится в программируемое постоянное запоминающее устройство (ППЗУ) приборов предприятием-изготовителем, и не может быть изменено пользователем.
Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010».
Внешнее ПО VBOXTools Software применяется для связи с компьютером через интерфейс USB/RS232, позволяет считывать с SD флэш-карты результаты измерений, сохранять их на жестком диске персонального компьютера. Внешнее ПО не является метрологически значимым.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора ПО |
| Встроенное программное обеспечение VB20SL3 | VB20SL3 Firmware | Firmware Revision: 033 | не определяется | отсутствует |
Метрологические и технические характеристики приборов приведены в таблице 2.
Таблица 2
| Наименование характеристики | Номинальное значение, допуск |
| Дискретность результатов измерений расстояний, см | 1 |
| Пределы допускаемой относительной погрешности измерений расстояний, % | ±0,2 |
| Дискретность результатов измерений интервалов времени, с | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений интервалов времени, с | ±0,01 |
| Диапазон измерений скорости, км/ч | от 5 до 144 |
| Дискретность результатов измерений скорости, км/ч | 0,01 |
| Пределы допускаемой абсолютной погрешности измерений скорости, км/ч | ±0,1 |
| Диапазон показаний скорости, км/ч | от 5 до 400 |
| Частота обновления GPS приемника, Гц | 20 |
| Время холодного старта прибора, мин, не более | 10 |
| Вид отсчетного устройства | цифровой |
| Время непрерывной работы прибора, ч, не менее | 10 |
| Напряжение питания от сети постоянного тока, В | от 6 до 30 |
| Потребляемая мощность, Вт, не более | 9 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 155 х 108 х 45 |
| Масса, кг, не более | 0,69 |
| Условия эксплуатации: Температура окружающей среды, °С | от минус 30 до плюс 60 |
| Вероятность безотказной работы за 1000 ч | 0,92 |
| Средний полный срок службы, лет, не менее | 5 |
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации в правый верхний угол типографским способом.
Комплектность приборов указана в таблице 3
Таблица 3
| Наименование | Обозначение (шифр) | Кол-во, шт. |
| Измерительный прибор | VB20SL3 | 1 |
| Блок питания | RLVBACS020 | 1 |
| Флэш карта 2 Гб | RLACS083 | 1 |
| GPS антенна | RLACS103 | |
| Программное обеспечение (ПО) | VBOXTools Software | 1 |
| Кейс | RLVBACS013 | 1 |
| Кабель USB/RS232 | RLCAB042 | 1 |
| Кабель питания через прикуриватель автомобиля | RLCAB010L | 1 |
| Руководство по эксплуатации | РЛ.000.001-2011 РЭ | 1 |
| Методика поверки | МП 70-233-2012 | 1 |
осуществляется по документу МП 70-233-2012 «ГСИ. Прибор измерительный VB20SL3. Методика поверки», утвержденному ФГУП «УНИИМ» в 2012 году.
Основные средства поверки:
- Дальномер лазерный Leica DISTO Б3а, диапазон измерений (0,05-100) м, погрешность ±(1,0+0,1*Д) мм (Д-расстояние в метрах).
- Частотомер Ч3-63, диапазон измерений интервалов времени (0,1 мкс - 104 с), пределы допускаемой погрешности ±5*10" ±1 ед. счета.
Методики (методы) измерений
Методика измерений входит в состав технической документации Изготовителя.
Нормативные и технические документы, устанавливающие требования к приборам измерительным VB20SL3
Техническая документация Изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
