| Номер в госреестре | 52339-12 |
| Наименование СИ | Уровнемеры тросиковые радиоволновые |
| Обозначение типа СИ | УТР1 |
| Изготовитель | Акционерное общество «Альбатрос» (АО «Альбатрос»), г. Москва |
| Год регистрации | 2012 |
| Срок свидетельства | 05.10.2027 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |

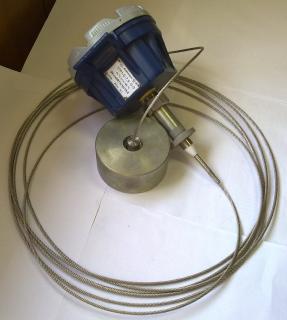

Уровнемеры тросиковые радиоволновые УТР1 (далее - уровнемеры) предназначены для измерений в мерах вместимости уровня и (или) высоты газового пространства (ВГП) от жидких, парящих, неоднородных, взрывоопасных продуктов, в том числе нефтепродуктов, а так же уровня и (или) ВГП от сыпучих кусковых материалов с размером гранул от 0 до 10 мм.
Измерение уровня или ВГП осуществляется радиолокационным методом. Частотно-модулированный сигнал сверхвысокой частоты по чувствительному элементу излучается в направлении к поверхности продукта и, отразившись, принимается и обрабатывается датчиком.
В зависимости от типа выходного сигнала уровнемеры изготавливаются в четырех модификациях:
-УТР1-.. .-ТВ состоящий из блока токовых выходов искробезопасного БТВИ5 (далее -БТВИ5) и одного из датчиков.
-УТР1-...-Я8 состоящий из блока интерфейса искробезопасного БИИ5М (далее -БИИ5М) и одного из датчиков.
-УТР1-...-КМ состоящий из блока интерфейса искробезопасного БИИ5А (далее -БИИ5А), одного из датчиков и контроллера производства ЗАО «Альбатрос».
-УТР1-.. -МИ состоящий из одного из датчиков с ячейкой индикации (далее - ЯИ). Модификация УТР1-...-ТВ обеспечивает формирование токового сигнала от 4 до 20 мА, в величине которого содержится информация о значении измеренного уровня.
Модификация УТР1-...-Я8 имеет выходной сигнал в виде последовательного интерфейса RS-485, передача результатов измерений организована в формате протокола Modbus RTU.
Модификация УТР1-...-КМ имеет выходной сигнал в виде последовательного кода в асинхронном полудуплексном режиме по протоколу ЗАО «Альбатрос» версии 3.0. Данный уровнемер предназначен для связи с контроллерами производства ЗАО «Альбатрос». Модификация УТР1-...-КМ (ТВ, RS) по заказу может поставляться с ЯИ, которая осуществляет индикацию измеренных параметров с помощью ЖКИ, при этом для изменения параметров индикации датчик комплектуется клавиатурой.
Модификация УТР1-...-МИ состоит из датчика с ячейкой индикации ЯИ, которая осуществляет индикацию измеренных параметров с помощью жидкокристаллического индикатора (ЖКИ), расположенного в корпусе датчика, и клавиатуры на корпусе датчика для изменения параметров индикации.
ОБОЗНАЧЕНИЕ УРОВНЕМЕРОВ УТР1 УТР1 - В - С - D - Е - F
В- Номер разработки
0-с тросом диаметром 4 мм из нержавеющей стали AISI 316
1- с тросом диаметром 6 мм из нержавеющей стали AISI 316
2- со стержнем диаметром 16 мм из нержавеющей стали AISI 316 Ti
С-длина ЧЭ уровнемера (от 0,75м до 15м )
D- Наличие местной индикации
0-без местной индикации
1-с местной индикацией
Е- Наличие крышки защитной
0-без защитной крышки
1-с защитной крышкой
F-Тип выходного сигнала уровнемера
RS- интерфейс RS-485 ТВ- токовый выход от 4 до 20 мА КМ- протокол Альбатрос 3.0 МИ - индикация
Предназначено для обработки измерительной информации (индикации результатов измерений на жидкокристаллическом индикаторе (ЖКИ), формирования параметров выходных сигналов, проведение диагностики уровнемера) и передачи данных. Программное обеспечение (ПО) является встроенным программным обеспечением и является метрологически значимым.
Вычисление цифрового идентификатора программного обеспечения и вывод его значений на ЖКИ уровнемера не проводится. Для контроля работы уровнемера проводится самодиагностика. Для защиты от несанкционированного доступа к ПО доступ к настройкам уровнемера ограничен паролями и пломбами.
Защита ПО уровнемера от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010. После загрузки ПО в микроконтроллер устанавливается бит защиты, исключающий считывание и изменение ПО. Контроль версии ПО осуществляет-
| ся на этапе изготовления и проверкой мет | рологических характеристик прибора. | |||
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| УТР1 | RDU3 3479.hex | 3,479 | н/а | н/а |
Таблица 1
| Диапазон измерений уровня (или) высоты газового пространства от установочной втулки датчика уровнемера, мм | от 750 до 15000 |
| Минимальный измеряемый уровень, не менее, мм | 350 |
| Пределы допускаемой абсолютной основной погрешности измерений уровня (ВГП) для уровнемеров УТР1-.. .-RS (KM, МИ), мм: - длина чувствительного элемента от 1500 до 3000 мм - длина чувствительного элемента от 3000 до 15000 мм | ±10 ±5 |
| Пределы допускаемой абсолютной дополнительной погрешности измерений уровня (ВГП), вызванной изменением температуры окружающей среды на каждые 10 °С, для уровнемеров УТР1-.. .-RS (KM, МИ), мм: - длина чувствительного элемента от 1500 до 3000 мм - длина чувствительного элемента от 3000 до 15000 мм | ±10 |
| ±5 | |
| Пределы допускаемой приведенной основной погрешности измерений уровня (ВГП) при выводе значений уровня в виде токового сигнала для уровнемеров УТР1-.. .-ТВ, %: - длина чувствительного элемента от 1500 до 3000 мм - длина чувствительного элемента от 3000 до 15000 мм | ±0,30 ±0,15 |
| Пределы допускаемой приведенной дополнительной погрешности измерений уровня (ВГП), вызванной изменением температуры окружающей среды на каждые 10 °С для уровнемеров УТР1-.. -ТВ, % - длина чувствительного элемента от 1500 до 3000 мм - длина чувствительного элемента от 3000 до 15000 мм | ±0,30 ±0,15 |
| Пределы допускаемой абсолютной основной погрешности измерений уровня (ВГП) при выводе значений уровня на ЯИ уровнемеров, мм - длина чувствительного элемента от 1500 до 3000 мм - длина чувствительного элемента от 3000 до 15000 мм | ±10 ±5 |
| Число выходных токовых сигналов БТВИ5, шт. | 1 |
| Диапазон выходного токового сигнала БТВИ5, мА | от 4 до 20 |
| Максимальное сопротивление нагрузки, не более, Ом | 750 |
| Выходной сигнал БИИ5М | цифровой |
| Тип интерфейса БИИ5М | RS-485 |
| Температура окружающей среды для датчиков уровнемеров без ЯИ, °С | - 45 . . . + 85 |
| Температура окружающей среды для датчиков с ЯИ, входящих в уровнемеры УТР1-.-Я8 (ТВ, КМ), °С | - 40 . . . + 75 |
| Температура окружающей среды для датчиков с ЯИ, входящих в уровнемеры УТР1-...-МИ, °С | -30...+ 75 |
| Температура окружающей среды для блоков: БТВИ5, БИИ5М, БИИ5А | - 20 . . . + 50 |
| Напряжение питания уровнемеров УТР1-.. -КМ (RS, ТВ), В | 24 ± 2,4 |
| Напряжение питания уровнемеров УТР1-.. -МИ, В | 12,0 ± 0,6 |
| Степень защиты оболочек для датчиков по ГОСТ 14254-96 | IP68 |
| Степень защиты оболочек для блоков по ГОСТ 14254-96 | IP20 |
| Средняя наработка на отказ, не менее, часов | 100000 |
| Срок службы, не менее, лет | 14 |
| Масса блоков БТВИ5, БИИ5М и БИИ5А, не более, кг | 0,4 |
| Масса датчиков, не более, кг | 27,2 |
| Габаритные размеры датчиков, не более, мм | 255,5х162х15273 |
| Габаритные размеры блоков, не более, мм | 100х75х109,5 |
Нормальное функционирование уровнемеров должно обеспечиваться при длине соединительного кабеля между датчиками и блоками не более 0,5 км. Разрешается применение экранированных кабелей со следующими параметрами: ЯКдб £ 6 Ом, СКде £ 0,1 мкФ, ЬКАБ £ 0,5 мГн.
наносится на лицевую панель блока уровнемера и на титульные листы эксплуатационной документации.
| Наименование | Кол-во | Примечание |
| Уровнемеры тросиковые радиоволновые УТР1-...-RS или УТР 1-.-TB или УТР 1-.-КМ или УТР 1-.-МИ | 1 | По заказу |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 |
| Наименование | Кол-во | Примечание |
| Методика поверки | 1 | |
| Инструкция по наладке | 1 | |
| Комплект монтажных частей | 1 | В соответствии с заказом |
| Комплект блока интерфейса искробезопасного БИИ5М или БТВИ5 или БИИ5А | 1 | В соответствии с заказом |
| Дополнительные опции датчика определяются заказом. | ||
осуществляется по документу УНКР.407629.003 МП «Уровнемеры тросиковые радиоволно-вые УТР1. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМС» в 2012 г.
Основное поверочное оборудование:
- лента измерительная с диапазоном измерения от 0 до 20000 мм, 3-го разряда,
МИ 2060-90;
- калибратор электрических сигналов типа UPS-III, класс точности 0,01%.
изложены в документе УНКР.407629.003 «Уровнемеры тросиковые радиоволновые УТР1. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к уровнемерам тросиковым радиоволновым УТР1
1. ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2. ГОСТ Р 8.654-2009 «Требования к программному обеспечению средств измерений. Основные положения».
3.ТУ 4214-033-29421521-08 «Уровнемеры тросиковые радиоволновые УТР1. Технические условия»
| Зарегистрировано поверок | 7 |
| Поверителей | 3 |
| Актуальность данных | 21.11.2024 |
