| Номер в госреестре | 52350-12 |
| Наименование СИ | Трансформаторы напряжения емкостные |
| Обозначение типа СИ | DDB 123/245 |
| Изготовитель | "Electrotecnica Arteche Hermanos S.L.", Испания |
| Год регистрации | 2012 |
| Срок свидетельства | 29.12.2017 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы напряжения емкостные DDB 123/245 предназначены для передачи сигналов измерительной информации измерительным приборам и/или устройствам защиты и управления, в установках переменного тока промышленной частоты в электросетях 110 и 220 кВ.
Принцип действия трансформаторов напряжения емкостных OTCF 525 основан на делении высокого напряжения переменного тока с помощью последовательно включенных конденсаторов.

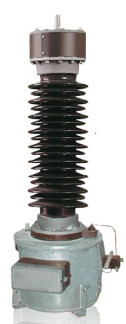

Трансформаторы напряжения емкостные DDB 123/245 состоят из емкостного делителя напряжения и электромагнитного устройства (ЭМУ). Емкостной делитель состоит из набора конденсаторов с бумажно-пропиленовой изоляцией обкладок, помещенных в залитый маслом фарфоровый изолятор, и смонтирован в виде колонны. ЭМУ подключается к выходу делителя и состоит из последовательно включенных компенсирующего реактора с малыми потерями и электромагнитного трансформатора. Электромагнитный трансформатор имеет секционированную первичную обмотку для подгонки коэффициента трансформации, одну или две основные вторичные обмотки и одну дополнительную. ЭМУ заключено в герметичный бак, заполненный маслом. Корпус электромагнитного устройства служит основанием для монтажа колонны емкостного делителя. Высоковольтный ввод расположен на верхнем фланце делителя.
Крышка контактной коробки пломбируется для предотвращения несанкционированного доступа.
Таблица 1 - Характеристики трансформаторов напряжения емкостных DDB 123/245
| Характеристика | Значение | |
| DDB/123 | DDB/245 | |
| Наибольшее рабочее напряжение, кВ | 126 | 252 |
| Номинальное напряжение первичной обмотки, кВ | 110/V3 | 220/V3 |
| Номинальное напряжение основной вторичной обмотки, В | 100/V3; 100/3; 100 | |
| Номинальное напряжение дополнительной вторичной обмотки, В | ||
| Класс точности основной вторичной обмотки | 0,2; 0,5; 1,0; 3,0 | |
| Номинальная мощность основной вторичной обмотки, В-А | от 10 до 600* | |
| Класс точности дополнительной вторичной обмотки | 3Р; 6Р | |
| Номинальная мощность дополнительной вторичной обмотки, В-А | от 10 до 1200* | |
| Номинальная частота переменного тока, Г ц | 50 или 60 | |
| Средняя наработка на отказ, ч, не менее | 220 000 | |
| Срок службы до списания, лет | 30 | |
| Габаритные размеры, не более, мм, (ширина^длина^высота) | 450х450х2065 | |
| Масса трансформатора, не более, кг | 330 | |
| Климатическое исполнение УХЛ1 и ХЛ1 по ГОСТ 15150-69 в диапазоне от -60 до +45 °С. | ||
| Примечание: *- в соответствии с ГОСТ 1983-2001. | ||
Знак утверждения типа наносится на эксплуатационную документацию типографским способом, а на табличку технических данных трансформаторов клеится наклейка со знаком утверждения типа.
Таблица 2 - Комплектность трансформаторов напряжения емкостных DDB 123/245
| № п/п | Наименование изделия |
| 1 | Трансформатор напряжения емкостный DDB 123/245 |
| 2 | Паспорт |
осуществляется в соответствии с документом ГОСТ 8.216-88 «ГСИ. Трансформаторы напряжения. Методика поверки».
Основные средства поверки: делитель напряжения ДН-220пт (пределы допускаемой основной погрешности по напряжению + 0,1%); прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» (пределы допускаемой основной погрешности по напряжению + 0,1%).
ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия»; Техническая документация фирмы-изготовителя.
- «осуществлении торговли и товарообменных операций...»;
- «выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям».
| Зарегистрировано поверок | 36 |
| Поверителей | 4 |
| Актуальность данных | 18.11.2024 |
