Термометры цифровые Fluke серии 155, 52357-13

Назначение

Термометры цифровые Fluke серии 155, модификаций 1551А Ех, 1552А Ех (далее - Термометры), предназначены для измерения температуры в жидких, газовых, сыпучих и вязких средах.

Описание

Принцип действия Термометров основан на свойстве платины изменять электрическое сопротивление с изменением температуры, преобразовании сигнала датчика вторичным преобразователем и отображении значений температуры на дисплее.

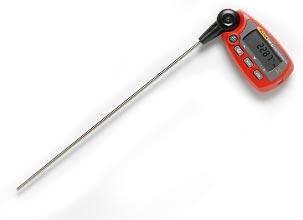

Основной частью Термометра является датчик с термопреобразователем сопротивления (платина 100 Ом, а = 0,00385), помещенный в термометрическую гильзу из нержавеющей стали. Вторичный преобразователь, где сигнал от термопреобразователя сопротивления (ТС), линеаризуется, масштабируется и преобразуется в виде цифрового кода для вывода на ЖК-дисплей, соединен с датчиком и может поворачиваться относительно него в пределах 90 градусов.

Термометры модификации 1551А Ех выпускаются в 6 исполнениях: 1551A Ех -9 (1551A Ех -9-DL), 1551A Ех -12 (1551A Ех -12-DL), 1551A Ех -20 (1551A Ех -20-DL), различные по габаритным размерам и наличию или отсутствию опциональной записи данных (DL).

Термометры модификации 1552А Ех выпускаются в 2 исполнениях: 1552A Ех -12 (1552A Ех -12-DL), различные по наличию или отсутствию опциональной записи данных (DL).

Программное обеспечение

Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.

Таблица 1.

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик.

Технические характеристики

Основные метрологические и технические характеристики Термометров приведены в таблице2:

Таблица 2

Знак утверждения типа

аносится на эксплуатационную документацию типографическим способом и на термометр в виде наклейки.

Комплектность

-    мост постоянного тока «Super-thermometer 1590», погрешность измерения не более ±0,25 мК

-    криостат 814L, диапазон температур от минус 80 до 0 °С, нестабильность поддержания температуры ±0,02 °С, перепад температуры по вертикали не более 0,02 °С;

-    термостат масляный регулируемый ТР-1М, диапазон температур от 40 до 200 °С, нестабильность поддержания температуры ±0,05 °С, перепад температуры по вертикали на глубине от 300 до 200 мм не более 0,02 °С;

-    высокотемпературная печь, диапазон температур от 300 до 1200 °С, градиент температуры по оси печи при 1000 °С не более 0,8 °С/см, при 1200 °С не более 1,0°С

Сведения о методах измерений

Методы измерений изложены в руководстве по эксплуатации «Термометры цифровые Fluke серии 155, модификаций 1551А Ех, 1552А Ех».

Нормативные и технические документы, устанавливающие требования к термометрам цифровым Fluke серии 155, модификаций 1551А Ех, 1552А Ех

1.    ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».

2.    ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».

3.Техническая    документация корпорации «Fluke Corporation», США.

Рекомендации к применению

-    вне сферы государственного регулирования обеспечения единства измерений
