Назначение
Приборы вторичные прецизионные Fluke серии 159, модификаций 1594А Super -Thermometer, 1595А Super - Thermometer (далее - Приборы), предназначены для измерения электрического сопротивления термопреобразователей сопротивления (ТС) и расчета температуры по заданной функции.
Описание
Принцип действия Приборов основан на измерении падений напряжения на измеряемом (Цх) и опорном (Цоп) сопротивлениях при прохождении через них (последовательно соединенных) одинакового измерительного тока в двух противоположных направлениях. Цифровые значения результатов измерения (Цх+,Цх-, Цоп+, Цоп -) поступают в центральный процессор для расчета отношения (К) измеряемого сопротивления (Rx) к опорному сопротивлению (Яоп) значения Rx по формулам:
K = Ux+~ Ux = ^; Rx = K • R U — U R
оп+ оп— оп
и других характеристик, заданных и выбранных оператором. В качестве R^ может использоваться (по выбору оператора) как внешнее эталонное сопротивление (однозначная термостатированная мера электрического сопротивления - ОМЭС) так и внутреннее эталонное сопротивление. Для уменьшения уровня шумов в результатах измерений в приборах предусмотрена цифровая обработка (фильтрация), параметры которой задаются оператором.
На дисплее отображаются результаты заданных вычислений в цифровом и графическом виде, а также сведения о режимах работы прибора.

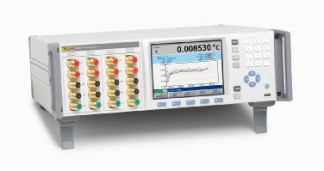

рис.1 Вид Прибора
Программное обеспечение
Прибор функционирует под управлением встроенного специального программного обеспечения, которое является неотъемлемой частью прибора. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1.
Модифи кация | Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иденти-фикацион-ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
1594А | 159Х | 159Х | 1.12/1.01 | 87EB | CRC-16 |
1595А | 159Х | 159Х | 0.122 68/0.8117 | 51А7 | CRC-16 |
Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Основные метрологические характеристики Приборов приведены в таблицах 2, 3:
Таблица 2
Диапазоны | Опорное сопро- ТТ/ГВ ТТРШЯР | Диапазон | Пределы допускаемой относительной |
измерений от- | измери- | погрешности, Ом/Ом |
ношений со- | тельного | | |
противлений Rx/Rоп | 1 ИЬЛСпНС ^оп) | тока (I изм.) | 1594А | 1595А |
от 0 до 0,25 | | | ± 2,5 • 10-6 | ± 6,3 • 10-7 |
от 0,25 до 0,5 | | | ± 1,0 • 10-5 | m 0 • 5 ,2 0, -н |
от 0,5 до 0,95 | | | ± 0,8 • 10-5 | ± 0,2 • 10-5 |
от 0,95 до 1,05 | 1 Ом | от 5 до 20 мА | ± 0,3 • 10-5 | ± 0,075 • 10-5 |
от 1,05 до 2,0 | | | ± 0,8 • 10-5 | ± 0,2 • 10-5 |
от 2,0 до 4,0 | | | ± 1,0 • 10-5 | m 1 0 • 5 ,2 0, -н |
от 4,0 до 10,0 | | | ± 2,5 • 10-5 | ± 0,63 • 10-5 |
от 0 до 0,25 | | | ± 5,0 • 10-7 | ± 12,6 • 10-8 |
от 0,25 до 0,5 | | | ± 2,0 • 10-6 | ± 0,5 • 10-6 |
от 0,5 до 0,95 | | | ± 1,6 • 10-6 | ± 0,4 • 10-6 |
от 0,95 до 1,05 | 10 Ом | от 1 до 5 мА | ± 0,6 • 10'6 | ± 0,15 • 10-6 |
от 1,05 до 2,0 | | | ± 1,6 • 10'6 | ± 0,4 • 10'6 |
от 2,0 до 4,0 | | | ± 2,0 • 10'6 | ± 0,5 • 10-6 |
от 4,0 до 10,0 | | | ± 5,0 • 10-6 | ± 1,26 • 10-6 |
от 0 до 0,25 | | | ± 2,5 • 10'7 | ± 6,3 • 10-8 |
от 0,25 до 0,5 | | | ± 1,0 • 10'6 | “■о 0 • 5 ,2 0, -н |
от 0,5 до 0,95 от 0,95 до 1,05 | 25 Ом; 100 Ом | 1 мА | ± 0,8 • 10'6 ± 0,3 • 10'6 | ± 0,2 • 10-6 ± 0,075 • 10-6 |
от 1,05 до 2,0 | | ± 0,8 • 10'6 | ± 0,2 • 10-6 |
от 2,0 до 4,0 | | | ± 1,0 • 10'6 | О 0 • 5 ,2 0, -н |
от 4,0 до 10,0 | | | ± 2,5 • 10-6 | ± 0,63 • 10-6 |
Примечание: Для Rоп = 10 кОм (внутреннего или внешнего) используется значение погрешности абсолютного сопротивления из Таблицы 3.
Таблица 3
Диапазоны измере | Пределы допускаемой абсолютной | Опорное со- | Измеритель |
ний сопротивления | погрешности | противление | ный ток |
Rx | | (Яоп) | (I изм.) |
от 0 до 1,2 Ом | ± 5 • 10-5 • Rx (± 0,15 • 10-4 если | 1 Ом | 10 мА |
| меньше) Ом | | |
от 0 до 12 Ом | ± 1,3 • 10-5 • Rx (± 0,3 • 10-4 если | 10 Ом | 3 мА |
| меньше) Ом | | |
от 0 до 120 Ом | ± 0,63 • 10-5 • Rx (± 0,3 • 10-4 если | 25 Ом | 1 мА |
| меньше) Ом | | |
от 0 до 400 Ом | ± 0,5 • 10-5 • Rx (± 0,1 • 10-3 если | 100 Ом | 1 мА |
| меньше) Ом | | |
от 0 до 10 кОм | ± 6,3 • 10-6 • Rx (± 0,15 • 10-4 если | 10 кОм | 10 мА |
| меньше) кОм | | |
от 10 до 40 кОм | ± (10 • 10-6 • Rx) кОм | 10 кОм | 10 мА |
от 40 до 100 кОм | ± (25 • 10-6 • Rx) кОм | 10 кОм | 2 мА |
от 100 до 500 кОм | ± (100 • 10-6 • Rx) кОм | 10 кОм | 1 мА |
Основные технические характеристики Приборов приведены в таблице 4:
| Таблица 4 |
Наименование характеристики | Значение характеристики |
1 | 2 |
Диапазон измерений сопротивления1-1 | от 0 Ом до 100 кОм |
Диапазон установки измерительного тока, мА | от 0,001 до 20 |
Номинальные значения внутренних опорных сопротивлений, Ом | 1, 10, 25, 100, 10000 |
Периоды выборки, с | 1, 2, 5 или 10 |
Соединение с ТС | 4-х проводная линия связи (сопротивление каждого провода не боле 10 Ом) |
Количество измерительных каналов | 4 — передняя панель 2 — задняя панель |
Тип дисплея | Полный VGA, LCD |
Разрешение дисплея | от 0,1 до 0,000001 |
Отображаемые единицы измерений | Отношение Rx/Яоп, K, °С, °F, Ом |
Объем внутренней памяти | 6 МВ |
Интерфейсы связи | RS-232, USB, IEEE-488 |
Сопротивление изоляции, ГОм, не менее | 1 |
Напряжение питания переменного тока, В | 230 ± 23 |
Частота, Гц | 50/60 |
Ток потребления, А, не более | 1 |
Габаритные размеры (В х Ш х Г), мм, не более: | 153 х 432 х 432 |
Масса, кг, не более | 7,5 |
1 | 2 |
Рабочие условия эксплуатации: - температура окружающего воздуха, ° С - относительная влажность, % - атмосферное давление, кПа | от 15 до 30 от 10 до 70 от 75 до 106 |
Условия транспортирования и хранения: - температура окружающего воздуха, ° С - относительная влажность, % - атмосферное давление, кПа | от 0 до 40 от 0 до 95 (без конденсации) от 75 до 106 |
Срок службы, лет | 12 |
1) Диапазон измерений может быть расширен до 500 кОм по предварительному заказу пользователя
Знак утверждения типа
наносится на эксплуатационную документацию типографическим способом и на Прибор в виде наклейки.
Комплектность
Наименование | Обозначение | Кол-во |
Прибор вторичный прецизионный Fluke 1594А Super-Thermometer | 159ХА * | 1 шт. |
Кабель сетевой | | 1 шт. |
Кабель | RS-232 | 1 шт. |
Руководство по эксплуатации | РЭ | 1 экз. |
Методика поверки | МП 2411- 0079 -2012 | 1 экз. |
* - модификация
Поверка
осуществляется по документу МП 2411- 0079 -2012 «Приборы вторичные прецизионные Fluke серии 159, модификаций 1594А Super - Thermometer, 1595А Super - Thermometer, корпорации «Fluke Corporation», США. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в 11 января 2012 г.
Основное поверочное оборудование:
Государственный эталон единицы температуры ГЭТ 34-2007 в составе:
• прецизионный компаратор сопротивления, пределы относительной погрешности ком-парирования ± 2 10-6 %;
• термостатированная мера электрического сопротивления (рабочий эталон 1-го разряда) с номинальным сопротивлением 1, 10, 100 Ом;
• установки для воспроизведения реперных точек МТШ-90 (Ag, Hg, H2O, In, Sn, Zn, Al);
• платиновый термопреобразователь сопротивления: ПТС-10М, ПТС -25, ЭТС 100, ВТС;
• многозначная мера электрического сопротивления Р3026, класс точности 0,005. Сведения о методиках (методах) измерений
Методы измерений изложены в руководстве по эксплуатации «Приборы вторичные прецизионные Fluke серии 159, модификаций 1594А Super - Thermometer, 1595А Super -Thermometer».
Нормативные и технические документы, устанавливающие требования к приборам вторичным прецизионным Fluke серии 159, модификаций 1594А Super - Thermometer, 1595А Super - Thermometer
1. ГОСТ 8.558-93 «ГСИ. Государственная поверочная схема для средств измерений температуры».
2. ГОСТ 6651-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
3. ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
4. ГОСТ 22261-94 «ГСИ.Средства измерений электрических и магнитных величин. Общие технические условия».
5. Техническая документация корпорации «Fluke Corporation», США.
Рекомендации к применению
- вне сферы государственного регулирования обеспечения единства измерений
