Назначение
Рабочие эталоны обратных потерь в волоконно-оптических системах передачи (ВОСП) «РЭОП» (далее по тексту - РЭОП) предназначены для передачи единицы величины обратных потерь на фиксированных длинах волн - длинах волн калибровки и для измерений значений обратных потерь элементов ВОСП.
Описание
Принцип действия РЭОП при поверке и калибровке измерителей обратных потерь основан на сличении показаний измерителя из состава РЭОП и рабочего средства измерений в процессе измерения значений обратных потерь для меры из состава РЭОП.
РЭОП состоит из измерителя обратных потерь и комплекта мер обратных потерь на длины волн 1310 и 1550 нм.
Измеритель обратных потерь содержит в своем составе блок излучателей из двух лазерных диодов, измеритель средней мощности оптического излучения и волоконно-оптический разветвитель. При измерении обратных потерь оптическое излучение от одного из двух стабилизированных по мощности лазерных диодов подается в один из каналов разветвителя, отражается от исследуемой нагрузки и через второй канал разветвителя попадает на In-Ga-As-фотодиод, преобразующий оптический сигнал в электрический, который затем усиливается и преобразуется в цифровую форму. Результат измерения отображается на цифровом индикаторе. Комплект мер обратных потерь представляет собой два набора по пять однозначных мер обратных потерь на фиксированные рабочие длины волн 1310 нм и 1550 нм. Каждая мера состоит из оптического волокна, намотанного на катушку. Длина волокна и диаметр катушки подобраны таким образом, чтобы для каждой длины волны значения обратных потерь для мер составляли ряд от 1 дБ до 50 дБ с равномерным интервалом.

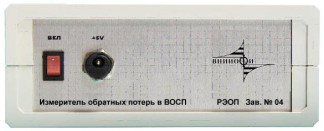

Конструктивно РЭОП выполнены в прямоугольных пластмассовых корпусах настольно-переносного типа. Для защиты от несанкционированного доступа к элементам схемы корпус измерителя обратных потерь пломбируется.
Программное обеспечение
Программное обеспечение (ПО) предназначено для управления работой измерителя обратных потерь РЭОП. Используется встроенное ПО, прошитое в памяти микроконтроллера измерителя обратных потерь. ПО выполняет функции отображения на экране прибора информации в удобном для оператора виде и задания условий измерения.
Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1_
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления идентификатора программного обеспечения |
Программа микроконтроллера измерителя обратных потерь РЭОП | reorl 112.hex | 1.12 | 3FECFA84 | CRC32 |
Метрологически значимая часть ПО размещается в энергонезависимой памяти аппаратной части измерителя обратных потерь, запись которой осуществляется в процессе производства. Доступ к электронным компонентам РЭОП исключён конструкцией аппаратной части.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» согласно МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики РЭОП приведены в таблице 2.
Таблица 2
Наименование характеристики | Значение характеристики |
Диапазон измерений обратных потерь, дБ | 5 - 50 |
Длины волн калибровки (длины волн источника), фиксированные в | 1300 - 1320 |
диапазонах, нм | 1540 - 1560 |
Значения обратных потерь, дБ, для: меры обратных потерь 1310 нм: | |
канал 1 | 5 ± 3 |
канал 2 | 25 ± 5 |
канал 3 | 35 ± 5 |
канал 4 | 45 ± 5 |
меры обратных потерь 1550 нм: | |
канал 1 | 5 ± 3 |
канал 2 | 25 ± 5 |
канал 3 | 35 ± 5 |
канал 4 | 45 ± 5 |
калибровочной меры | 15 ± 3 |
Предел допускаемой абсолютной погрешности измерений обратных | 0,5 |
потерь, дБ |
Предел допускаемой абсолютной погрешности воспроизведения обратных потерь, дБ, для: меры обратных потерь 1310 нм: | |
канал 1 | 0,7 |
канал 2 | 0,6 |
канал 3 | 0,6 |
канал 4 | 0,7 |
меры обратных потерь 1550 нм: | |
канал 1 | 0,7 |
канал 2 | 0,6 |
канал 3 | 0,6 |
канал 4 | 0,7 |
калибровочной меры | 0,4 |
Габаритные размеры (ДхШхВ), мм, не более: | |
- измеритель обратных потерь | 210x160x75 |
- меры обратных потерь на одну длину волны | 310x290x110 |
Масса комплекта РЭОП, кг, не более | 6 |
Наименование характеристики | Значение характеристики |
Электропитание осуществляется через сетевой адаптер от сети переменного тока с напряжением, В частотой, Гц | 220 ± 22 50 ± 0,5 |
Условия эксплуатации: температура окружающей среды, °С относительная влажность воздуха при 20оС, %, не более атмосферное давление, кПа | 15 - 25 80 84 - 107 |
Знак утверждения типа
наносится на титульный лист руководства по эксплуатации методом штемпелевания и на заднюю панель измерителя обратных потерь из состава РЭОП методом наклеивания.
Комплектность
Состав комплекта РЭОП представлен в таблице 3.
Таблица 3
Наименование | Количество, шт. |
Измеритель обратных потерь | 1 |
Сетевой адаптер измерителя обратных потерь | 1 |
Мера обратных потерь 1310 нм | 1 |
Мера обратных потерь 1550 нм | 1 |
Калибровочная мера | 1 |
Комплект оптических кабелей | 1 |
Цилиндрическая оправка | 1 |
Рабочие эталоны обратных потерь в ВОСП РЭОП. Руководство по эксплуатации | 1 |
Рабочие эталоны обратных потерь в ВОСП РЭОП. Методика поверки | 1 |
Поверка
осуществляется по документу МП 82.Д4-12 «Рабочие эталоны обратных потерь в волоконнооптических системах передачи «РЭОП». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 03 сентября 2012 г.
Основные средства поверки:
Государственный специальный эталон единиц длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем передачи информации ГЭТ 170-2011.
Сведения о методах измерений
«Рабочие эталоны обратных потерь в волоконно-оптических системах передачи «РЭОП». Руководство по эксплуатации», раздел 2 «Использование по назначению».
Нормативные документы, устанавливающие требования к рабочим эталонам обратных потерь в волоконно-оптических системах передачи «РЭОП»
ГОСТ 8.585-2005 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигна-
Лист №5 Всего листов 5
ла в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Рекомендации к применению
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
