| Номер в госреестре | 52366-13 |
| Наименование СИ | Наборы мер белизны |
| Обозначение типа СИ | НМБ |
| Изготовитель | ФГУП "ВНИИ оптико-физических измерений" (ВНИИОФИ), г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 05.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Наборы мер белизны НМБ моделей НМБ-535 и НМБ-569 (в дальнейшем по тексту -наборы мер), предназначены для передачи размера единицы белизны.
Наборы мер НМБ-535 применяются для поверки приборов определения белизны муки типа «СКИБ-М».
Наборы мер НМБ-569 применяются для поверки тестеров белизны муки типа «РЗ-ТБМС» и «РЗ-ТБМС-М» и спектроколориметров FRANK-PTI модели F40600.TS и F40600.PC.
Набор мер НМБ -535 состоит из двух светофильтров, изготовленных из нейтральных оптических отражающих стекол (МС-14, ОНС-1), диаметром 50 мм, толщиной 6,0 мм, вставленных в металлические черненные оправки. Рабочая поверхность мер полированная.
Набор мер НМБ-569 состоит из двух светофильтров, изготовленных из нейтральных оптических отражающих стекол (МС-14, ОНС-1), диаметром 50 мм, толщиной 6,0 мм, вставленных в металлические черненные оправки. Рабочая поверхность мер матовая.
Меры наборов отличаются диапазонами индекса белизны и номинальными значениями индекса белизны мер.
Все меры помещаются в футляр, устройство которого предохраняет меры от ударов и загрязнения.

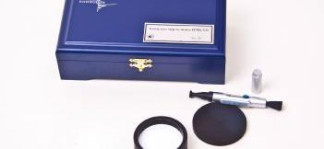

Внешний вид наборов мер представлен на рисунке 1.
*
Метрологические и технические характеристики наборов мер представлены в таблице
1.
Таблица 1_
| Модель набора мер | НМБ-535 | НМБ-569 | |
| Диапазоны индекса белизны (W), % | 73 - 95 | 72 | - 86 |
| Диапазон коэффициента энергетической яркости, % | - | 70 | - 86 |
| Диапазон индекса белизны CIE, % | - | 60 | - 80 |
| Номинальные значения индекса белизны мер, % Мера №1 Мера №2 | 91±4 79±6 | 83±3 75±3 | |
| Номинальные значения коэффициента энергетической яркости, % Мера №1 Мера №2 | - | 81±5 70±5 | |
| Номинальные значения индекса белизны CIE, % Мера №1 Мера №2 | - | 75±5 65±5 | |
| Предел допускаемого значения абсолютной погрешности индекса белизны DW, % | 0,5 | ||
| Предел допускаемого значения абсолютной погрешности коэффициента энергетической яркости, % | - | 0,5 | |
| Предел допускаемого значения абсолютной погрешности индекса белизны CIE, % | - | 0,5 | |
| Габаритные размеры футляра с набором мер, мм, не более | 180х100х55 | ||
| Масса набора мер в футляре, кг, не более | 0,450 | 0,510 | |
| Условия эксплуатации: Температура окружающей среды, оС Относительная влажность, %, не более Атмосферное давление, кПа | 15 - 25 80 84-106 | ||
наносится на титульный лист руководства по эксплуатации наборов мер и на этикетку футляра методом наклеивания.
Наборы мер комплектуются в соответствии с таблицей 2. Таблица 2
| № п/п | Наименование | Количество, шт. |
| 1. | Мера № 1 | 1 |
| 2. | Мера № 2 | 1 |
| 3. | Карандаш для чистки оптики | 1 |
| 4. | Руководство по эксплуатации | 1 |
| 5. | Методика поверки МП 52.Д4-12 | 1 |
| 6. | Футляр | 1 |
осуществляется по документу МП 52.Д4-12 «Наборы мер белизны НМБ моделей НМБ-535 и НМБ-569. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИОФИ» 23 апреля 2012 г. Основные средства поверки:
Спектроколориметрическая установка, входящая в состав Вторичного эталона единиц координат цвета и координат цветности ВЭТ 81-1-2003 (в соответствии с поверочной схемой ГОСТ 8.205-90)
Сведения о методах измерений приведены в руководстве по эксплуатации «Наборы мер белизны НМБ моделей НМБ-535 и НМБ-569», раздел 7 «Работа с набором».
Нормативные и технические документы, устанавливающие требования к наборам мер белизны НМБ моделей НМБ-535 и НМБ-569
1 ГОСТ 8.205-90 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений координат цвета и координат цветности».
2 Технические условия КВФШ 203561.007 ТУ «Наборы мер белизны НМБ моделей НМБ-535 и НМБ-569»
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
| Зарегистрировано поверок | 208 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
