| Номер в госреестре | 52368-13 |
| Наименование СИ | Анализаторы кабельных линий |
| Обозначение типа СИ | DTX-1200/1800/LT с модулями DTX-MFM2, DTX-SFM2, DTX-OTDR |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 09.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы кабельных линий DTX-1200/1800/LT с модулями DTX-MFM2, DTX-SFM2, DTX-OTDR (далее - анализаторы) предназначены для измерения методом обратного рассеяния затухания в одномодовых и многомодовых оптических волокнах оптических кабелей, расстояния до мест неоднородностей и оценки неоднородностей оптического кабеля при проведении контрольно-измерительный работ при монтаже и аттестации волоконно-оптических линий связи, а также тестирования цифровых каналов.
Конструктивно анализатор выполнен в виде переносного прибора со сменными модулями DTX-MFM2, DTX-SFM2, DTX-OTDR.
Принцип действия анализаторов основан на зондировании волоконно-оптической линии последовательностью коротких оптических импульсов и измерении сигналов, отраженных от неоднородностей, сигнала обратного рассеяния (сигналов френелевского отражения и релеевского рассеяния). В результате обработки этих сигналов на дисплее анализатора формируется рефлектограмма зондируемого световода, показывающая распределение ослабления по его длине и индицирующая наличие стыков и обрывов.
Измеритель мощности, встроенный в анализаторы, позволяет проводить измерение уровня средней мощности оптического излучения.

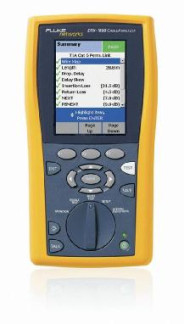

Внешний вид анализатора и сменных модулей приведены на рисунках 1, 2.
Схема пломбирования от несанкционированного доступа и обозначение места для размещения наклеек приведена на рисунках 3, 4.
Рисунок 3 - Места пломбирования от несанкционированного доступа
а)
в)
б)
Метрологически значимая часть программного обеспечения (ПО) анализаторов представляет программный продукт «LinkWare». Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимой части ПО
| Наименова ние ПО | Идентификацио нное наименование ПО я | Номер версии (идентификац ионный номер) ПО | Цифровой идентификато р ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификат ора ПО |
| LinkWare | FlukeNetworks LinkWare 1.0 | 1.0 | EC53F11F | CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики анализаторов не выходит за пределы согласованного допуска.
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические и технические характеристики анализаторов приведены в таблицах
2 - 4.
Таблица 2 - Метрологические и технические характеристики анализаторов кабельных линий DTX-1200/1800/LT с модулями рефлектометров оптических DTX-MFM2, DTX-SFM2
| Модель | DTX-MFM2 | DTX-SFM2 | |
| Тип волокна | Многомодовое | Одномодовое | |
| Диаметр волокна, мкм | 50/125 | 62,5/125 | 9/125 |
| Рабочие длины волн, нм | 850 ± 30 | 1300±20 | 1310 ±20 1550±30 |
| Уровень выходной мощности, дБм, не менее | минус 20 | минус 7 | |
| Диапазон измерений уровня средней мощности, дБм | от минус 52 до 0 | от минус 60 до 0 | от минус 60 до 0 |
| Предел измерений ослабления, дБ, не менее | 12 | 22 | |
| Диапазон измерений длины кабеля, км | от 0 до 5 | от 0 до 10 | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ± 0,25 | ||
| Пределы допускаемой абсолютной погрешности измерений длины кабеля, м | ± (1,5 м + 0,02L), где L - измеряемая длина, км | ||
Таблица 3 - Метрологические и технические характеристики анализаторов кабельных линий DTX-1200/1800/LT с модулем DTX-OTDR_
| Модель | DTX-OTDR | |||
| Тип волокна | Многомодовое | Одномодовое | ||
| Диаметр волокна, мкм | 50/125 | 62,5/125 | 9/1 | 25 |
| Рабочие длины волн, нм | 850 ± 20 | 1300±30 | 1310 ±30 | 1550±30 |
| Предел измерений | 24 | 26 | 26 | 24 |
| ослабления, дБ, не менее | (длительность | (длительность | (длительность | (длительность |
| импульса | импульса | импульса | импульса | |
| 200 нс) | 1мкс) | 10 мкс) | 10 мкс) | |
| Диапазон измерений длины кабеля, км | от 0 до 6 | от 0 до 20 | от 0 до 20 | |
| Пределы допускаемой абсолютной погрешности измерений ослабления, дБ | ± 4 | ± 4 | ||
| Пределы допускаемой абсолютной погрешности измерений длины кабеля, м | ± (1 + 510-5L + 0,5-5), где L - измеряемая длина, м; 5- дискретность отсчета в измеряемом диапазоне длин, м | |||
| Параметры питания от сети переменного тока: - напряжение, В - частота, Гц | 220 ± 22 50 ± 1 | |
| Напряжение питания от аккумуляторной батареи (Li-Pol), В | 5 | |
| Потребляемая мощность, не более: | ||
| - от аккумуляторной батареи, Вт | 4,5 | |
| - от сети переменного тока, В-А | 5 | |
| Габаритные размеры (длина х ширина х высота), мм, не более: | ||
| - анализатора | 210 | 5 4 X 0 3 X |
| - модуля DTX-MFM2 | 62 | X 80 X 16 |
| - модуля DTX-SFM2 | 62 | х 80 x 16 |
| - модуля DTX-OTDR | 180 | x 80 х 38 |
| Масса, кг, не более: | ||
| - анализатора | 0,14 | |
| - модуля DTX-MFM2 | 0,06 | |
| - модуля DTX-SFM2 | 0,06 | |
| - модуля DTX-OTDR | 0,11 | |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха, % - атмосферное давление, кПа | 20 ± 5 65 ± 15 100 ± 4 | |
наносится на боковую панель анализатора с помощью наклейки и на титульный лист эксплуатационной документации типографским способом.
Комплект поставки включает:
- анализатор кабельных линий DTX-1200/1800/LT с модулями DTX-MFM2, DTX-SFM2, DTX-OTDR - 1 шт.;
- блок питания - 1 шт.;
- кабель питания - 1 шт.;
- транспортная сумка - 1 шт.;
- методика поверки - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- паспорт - 1 шт.
осуществляется по документу МП 52368-13 «Анализаторы кабельных линий DTX-1200/1800/LT с модулями DTX-MFM2, DTX-SFM2, DTX-OTDR фирмы «Fluke Corporation», США. Методика поверки» утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 12.10.2012 г.
Основные средства поверки:
- автоматизированное рабочее место поверки средств измерений параметров волоконнооптических систем передачи ОК6-13 (регистрационный номер 39301-08), длины волн излучения (0,85 ± 0,01), (1,31 ± 0,01), (1,55 ± 0,01) мкм; выходная мощность в режиме непрерывного немо-дулированного излучения не менее 5 мВт; нестабильность уровня выходной мощности излучения за 1 ч не более 0,05 дБ; диапазон вносимого затухания от 0 до 90 дБ; пределы допускаемой абсолютной погрешности установки ослабления аттенюатора ± (0,2+0,013А) дБ, где А -номинальное значение вносимого затухания, дБ; начальные (вносимые) потери не более 3 дБ; диапазон измерений средней мощности: ваттметр № 1 от 110-10 до 110-1 Вт; ваттметр № 2
12 8 10 3
от 1-10" до 1-10" Вт; опорный приемник от 1-10" до 7-10" Вт; пределы допускаемой относительной погрешности измерений средней мощности оптического излучения на длинах волн калибровки и фиксированном уровне мощности в диапазоне от 1 • 10-4 до 1 • 10-3 Вт ± 2 %.
Анализаторы кабельных линий DTX-1200/1800/LT с модулями DTX-MFM2, DTX-SFM2, DTX-OTDR фирмы «Fluke Corporation», США. Руководство по эксплуатации.
Нормативные документы, устанавливающие требования к анализаторам кабельных линий DTX-1200/1800/LT с модулями DTX-MFM2, DTX-SFM2, DTX-OTDR
ГОСТ 8.585-2005. «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений длины и времени распространения сигнала в световоде, средней мощности, ослабления и длины волны для волоконно-оптических систем связи и передачи информации».
Техническая документация фирмы-изготовителя.
Оказание услуг почтовой связи и учет объема оказанных услуг электросвязи операторам связи, в том числе, в волоконно-оптических линиях связи.
| Зарегистрировано поверок | 679 |
| Поверителей | 18 |
| Актуальность данных | 17.09.2024 |
