| Номер в госреестре | 52379-13 |
| Наименование СИ | Источники питания постоянного тока |
| Обозначение типа СИ | PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 |
| Изготовитель | "Good Will Instrument Co., Ltd.", Тайвань |
| Год регистрации | 2013 |
| Срок свидетельства | 29.12.2027 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Источники питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 (далее -источники питания) предназначены для воспроизведения напряжения и силы постоянного тока.
Источники питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 представляют собой программируемые, регулируемые источники постоянного напряжения и тока. Управление и контроль над режимами работы источников осуществляет встроенный микроконтроллер.
На передней панели источников питания расположены:
- жидкокристаллический цифровой дисплей, предназначенный для отображения параметров напряжения и тока на выходе в цифровом виде;
- клавиша включения/выключения источника питания;
- функциональные клавиши;
- поворотные регуляторы уровня напряжения и тока на выходе;
На задней панели источников питания расположены:
- разъем питания от сети переменного тока;
- выходные клеммы положительной и отрицательной полярности;
- разъем аналогового интерфейса;
- разъемы интерфейсов USB и Ethernet (LAN);
- вентилятор, включаемый в зависимости от температурного режима источника. Источники питания оснащены цифровыми измерителями напряжения и тока, которые
позволяют контролировать одновременно оба параметра. Источники питания обладают низкими значениями нестабильности при изменении нагрузки и при изменении сетевого напряжения, а также низким уровнем шумов в нагрузке. Конструкция источников питания обеспечивает защиту от перегрузок и короткого замыкания на выходе.
Отличие источников питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 заключается в разных значениях выходных параметров напряжения и тока.

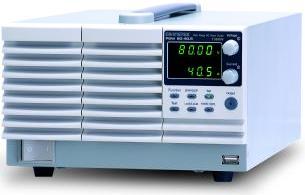

Фотографии общего вида источников питания представлены на рисунке 1.
Программное обеспечение источников питания встроено в защищённую от записи память микроконтроллера, что исключает возможность его несанкционированных настройки и вмешательства, приводящих к искажению результатов измерений. Идентификационные данные программного обеспечения источников питания представлены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения источников питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6_
| Наименование программного обеспечения | Идентифика ционное наименование программного обеспечения | Номер версии программного обеспечения, не ниже | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| ПО для источников питания серии PSW7 | PSW7 Firmware | v 01.08 | - | - |
Уровень защиты программного обеспечения «А» по МИ 3286-2010.
Основные метрологические и технические характеристики источников питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 представлены в таблицах 1 - 4.
Таблица 2 - Основные метрологические характеристики источников питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108_
| Характеристика | Значение | ||
| PSW7 30-36 | PSW7 30-72 | PSW7 30-108 | |
| Максимальные напряжение и сила тока на выходе | 30 В; 36 А | 30 В; 72 А | 30 В; 108 А |
| Максимальная выходная мощность | 360 Вт | 720 Вт | 1080 Вт |
| Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока | ± (0,001 • U + 0,01 В) | ||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока | ± (0,001 1 + 0,03 А) | ± (0,001 •I + 0,06 А) | ± (0,001 •I + 0,1 А) |
| Нестабильность напряжения на выходе при изменении: - напряжения питания (на ± 10 %) - тока нагрузки (от 0 до 1макс) | ± (0,0005 • U + 0,003 В) ± (0,0005 • U + 0,005 в) | ||
| Нестабильность силы тока на выходе при изменении: - напряжения питания (на ± 10 %) - напряжения на нагрузке (от 0,1 *имакс до имакс) | ± (0,001 • I + 0,005 А) ± (0,001 • I + 0,005 А) | ||
| Пульсации напряжения на выходе, не более | 7 мВскз | 11 мВскз | 14 мВскз |
| Пульсации силы тока на выходе, не более | 72 ^^^Аскз | 144 мАскз. | 216 мАскз. |
Примечания:
U - установленное значение напряжения постоянного тока на выходе источника питания; I - установленное значение силы постоянного тока на выходе источника питания.
| PSW7 80-13.5, PSW7 80-27, PSW7 80-4 | 0.5 | ||
| Характеристика | Значение | ||
| PSW7 80-13.5 | PSW7 80-27 | PSW7 80-40.5 | |
| Максимальные напряжение и сила тока на выходе | 80 В; 13,5 А | 80 В; 27 А | 80 В; 40,5 А |
| Максимальная выходная мощность | 360 Вт | 720 Вт | 1080 Вт |
| Предел допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока | ± (0,001 • U + 0,01 В) | ||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока | ± (0,001 •I + 0,01 А) | ± (0,001 •I + 0,03 А) | ± (0,001 •I + 0,04 А) |
| Нестабильность напряжения на выходе при изменении: - напряжения питания (на ± 10 %) - тока нагрузки (от 0 до !макс) | ± (0,0005 • U + 0,003 В) ± (0,0005 • U + 0,005 В) | ||
| Нестабильность силы тока на выходе при изменении: - напряжения питания (на ± 10 %) - напряжения на нагрузке (от 0,1 •'Цмакс до ^мак^ | ± (0,001 • I + 0,005 А) ± (0,001 • I + 0,005 А) | ||
| Пульсации напряжения на выходе, не более | 7 мВскз | 11 мВскз | 14 мВскз |
| Пульсации силы тока на выходе, не более | 27 мАдкз. | 54 мАскз. | 81 мАскз. |
Примечания:
U - установленное значение напряжения постоянного тока на выходе источника питания; I - установленное значение силы постоянного тока на выходе источника питания.
Таблица 4 - Основные метрологические характеристики источников питания постоянного тока PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6_
| Характеристика | Значение | ||
| PSW7 160-7.2 | PSW7 160-14.4 | PSW7 160-21.6 | |
| Максимальные напряжение и сила тока на выходе | 160 В; 7,2 А | 160 В; 14,4 А | 160 В; 21,6 А |
| Максимальная выходная мощность | 360 Вт | 720 Вт | 1080 Вт |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока | ± (0,001 • U + 0,01 В) для PSW7 160-14.4, PSW7 160-21.6 ± (0,001 • U + 0,02 В) для PSW7 160-7.2 | ||
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока | ± (0,001 •I + 0,005 А) | ± (0,001I + 0,015 А) | ± (0,001 •I + 0,02 А) |
| Нестабильность напряжения на выходе при изменении: - напряжения питания (на ± 10 %) - тока нагрузки (от 0 до !макс) | ± (0,0005 • U + 0,003 В) ± (0,0005 • U + 0,005 в) | ||
| Нестабильность силы тока на выходе при изменении: - напряжения питания (на ± 10 %) - напряжения на нагрузке (от ^ГЦмакс до ^мак^ | ± (0,001 • I + 0,005 А) ± (0,001 • I + 0,005 А) | ||
| Характеристика | Значение | ||
| PSW7 160-7.2 | PSW7 160-14.4 | PSW7 160-21.6 | |
| Пульсации напряжения на выходе, не более | 12 скз | 15 мВскз | 20 мВскз |
| Пульсации силы тока на выходе, не более | 15 мАскз. | 30 мАскз. | 45 мАскз. |
Примечания:
U - установленное значение напряжения постоянного тока на выходе источника питания; I - установленное значение силы постоянного тока на выходе источника питания.
Таблица 5 - Основные технические характеристики источников питания
| Характеристика | Значение |
| Напряжение питания: | |
| - номинальное | 110/220 В (50/60 Гц) |
| - рабочее | 85 - 265 В (50/60 Гц) |
| Потребляемая мощность, В-А, не более: | |
| - PSW7 30-36, PSW7 80-13.5, PSW7 160-7.2 | 500 |
| - PSW7 30-72, PSW7 80-27, PSW7 160-14.4 | 1000 |
| - PSW7 30-108, PSW7 80-40.5, PSW7 160-21.6 | 1500 |
| Габаритные размеры (длина х ширина х высота), мм: | |
| - PSW7 30-36, PSW7 80-13.5, PSW7 160-7.2 | 350 х 71 х 124 |
| - PSW7 30-72, PSW7 80-27, PSW7 160-14.4 | 350 х 142 х 124 |
| - PSW7 30-108, PSW7 80-40.5, PSW7 160-21.6 | 350 х 214 х 124 |
| Масса, кг, не более: | |
| - PSW7 30-36, PSW7 80-13.5, PSW7 160-7.2 | 3 |
| - PSW7 30-72, PSW7 80-27, PSW7 160-14.4 | 5 |
| - PSW7 30-108, PSW7 80-40.5, PSW7 160-21.6 | 7 |
| Нормальные условия эксплуатации: | |
| - температура окружающего воздуха, °С | от плюс 15 до плюс 25 |
| - относительная влажность, % | от 30 до 80 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | от 0 до плюс 50 |
| - относительная влажность (при температуре | |
| плюс 35 °С), %, не более | 80 |
Знак утверждения типа наносят на лицевую панель источников питания методом трафаретной печати и на титульный лист руководства по эксплуатации типографским способом.
Комплект поставки источников питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 представлен в таблице 5.
Таблица 6_
| Наименование | Количество |
| Источник питания постоянного тока | 1 |
| Сетевой кабель | 1 |
| Измерительные провода | 2 |
| Руководство по эксплуатации | 1 |
| Методика поверки | 1 |
Поверка источников питания осуществляется по документу МП-362/447-2012 «Источники питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 19 ноября 2012 г. и входящему в комплект поставки.
Перечень основных средств, применяемых при поверке:
- мультиметр 3458А
диапазон измерения напряжения постоянного тока: 0 - 1000 В
предел допускаемой абсолютной погрешности измерения (DU): ± (0,5• 10-6 - 2,510-6) U
- нагрузка электронная АКИП-1322
диапазон установки значений входного напряжения: 0 - 300 В
предел допускаемой абсолютной погрешности установки (DU): ± 0,005 • U
диапазон установки значений входного тока: 0 - 108 А
предел допускаемой абсолютной погрешности установки (DI): ± 0,005 • I
- катушка электрического сопротивления Р310 номинальное сопротивление: 0,001 Ом; класс точности: 0,02
- катушка электрического сопротивления Р323 номинальное сопротивление: 0,0001 Ом; класс точности: 0,05
- микровольтметр В3-57
диапазон измерения напряжения: 10 мкВ - 300 В; диапазон частот: 5 Гц - 5 МГц предел допускаемой основной погрешности: ± (1 - 4) %
Методы измерений с помощью источников питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6 указаны в документе «Источники питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к источникам питания постоянного тока PSW7 30-36, PSW7 30-72, PSW7 30-108, PSW7 80-13.5, PSW7 80-27, PSW7 80-40.5, PSW7 160-7.2, PSW7 160-14.4, PSW7 160-21.6
1 ГОСТ 22261-94 «Средства измерения электрических и магнитных величин. Общие технические условия».
2 Техническая документация фирмы-изготовителя.
