Машины испытательные РМГ-МГ4, 52391-13

Назначение

Машины испытательные РМГ-МГ4 (далее - машины) предназначены для измерений силы при проведении испытаний металлов и сварных соединений на растяжение и сжатие (изгиб) при статических режимах нагружения.

Описание

Принцип действия машин основан на преобразовании тензорезисторным датчиком силы, приложенной к испытуемому образцу, в электрический сигнал, изменяющийся пропорционально этой силе. Электрический сигнал регистрируется блоком управления, обрабатывается, и результаты измерений в единицах силы отображаются на жидкокристаллическом дисплее.

Конструктивно машины состоят из нагружающего устройства и силоизмерителя.

Нагружающее устройство машины состоит из силовой рамы, гидронасоса и рабочих цилиндров. Нагружающие устройства машин являются двухколонными вертикального типа с двумя зонами для испытаний на растяжение и сжатие (изгиб) («реверсивная рамка») и оснащены клиновыми и вилочными захватами.

Силовая рама образована основанием, двумя колоннами и упорной траверсой.

У машин модификаций РМГ-50МГ4, РМГ-100МГ4, РМГ-200-МГ4, РМГ-300МГ4 гидронасос и рабочие цилиндры смонтированы под основанием машины, электронный блок установлен на стойке, закрепленной на основании машины.

У машин модификации РМГ-500МГ4 гидронасос смонтирован в отдельном шкафу, который соединяется с силовой рамой кабелем и гидравлическими шлангами подачи масла. Электронный блок установлен на отдельном шкафу и соединяется кабелем с тензорезисторным датчиком и электроприводом.

Г идронасос обеспечивает подачу рабочей жидкости в гидроцилиндры, а блок управления обеспечивает измерение параметров текущих значений силы.

Силоизмеритель состоит из тензорезисторного датчика и блока управления с дисплеем, соединяемого при помощи кабеля с тензорезисторным датчиком и электроприводом.

Машины выпускаются в пяти модификациях, отличающихся пределами измерений, ценой единицы наименьшего разряда, скоростью нагружения, габаритными размерами и массой.

Машины имеют обозначение РМГ-ХМГ4, где:

РМГ-МГ 4 - обозначение типа;

Х - предельная нагрузка в кН.

Программное обеспечение

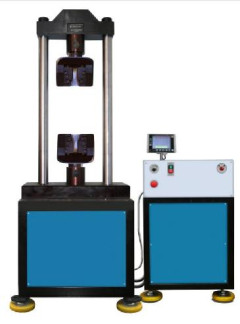

а) РМГ-50МГ4, РМГ-100МГ4, РМГ-200-МГ4, РМГ-300МГ4; б) РМГ-500МГ4

Машины имеют программное обеспечение (ПО):

1)    встроенное (микропрограмма блока управления с защитой от считывания и перезаписи), управляющая программа блока управления реализует сбор, передачу, обработку, хранение и представление измерительной информации;

2)    автономное (программа «ПО ПК» для персонального компьютера), устанавливается на персональный компьютер под управлением операционной системы семейства Microsoft Windows и предназначено для считывания результатов измерений, сохраненных в памяти машины.

Идентификационные данные ПО приведены в таблице 1.

Таблица 1

Идентификация программы:

встроенное ПО - нажать и удерживать клавишу РЕЖИМ одновременно включить блок управления клавишей ВКЛ. На дисплее отобразится идентификационное наименование программного обеспечения.

версию ПО ПК - открыть в меню «Справка» в разделе «О программе».

Для защиты машины от перекалибровки имеется цифровой счетчик.

В машинах может использоваться также любое другое аттестованное ПО, предназначенное для использования в испытательных машинах.

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании метрологических характеристик.

Технические характеристики

приведены в таблицах 2, 3.

Таблица 2

Предельные значения параметров при измерении силы должны соответствовать приведенным в таблице 3.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации в центре листа, типографским способом и на табличку, закрепленную на правой боковой стенке основания машины, фотохимическим способом.

Комплектность

Машина испытательная РМГ-МГ4 - 1 шт.

Клиновые захваты - 2 шт.

Вилочные захваты - 2 шт.

Реверсивная рамка - 1 шт. (поставляется по спецзаказу)

Кабель связи с ПК - 1 шт.

CD с программным обеспечением - 1 шт.

Сетевой кабель питания - 1 шт.

Руководство по эксплуатации КБСП.427111.033 РЭ - 1экз.

Методика поверки МП 2301-241-2012 - 1 экз.

Поверка

осуществляется по документу МП 2301-241-2012 «Машины испытательные РМГ-МГ4 Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 09.11.2012 г.

Основные средства поверки: динамометры 2-го разряда по ГОСТ Р 8.663-2009, пределы допускаемых значений доверительных границ относительной погрешности 5 = 0,24 % .

Сведения о методах измерений

изложены в руководстве по эксплуатации «Машины испытательные РМГ-МГ4. Руководство по эксплуатации КБСП.427111.033 РЭ»

Нормативные и технические документы, устанавливающие требования к машинам испытательным РМГ-МГ 4

1.    ГОСТ Р 8.663-2009 ГСИ. Государственная поверочная схема для средств измерений силы.

2.    ТУ 4271-33-12585810-2012 Машины испытательные РМГ-МГ4. Технические условия.
