Назначение
Преобразователь вязкости измерительный 7829 Master предназначен для измерения динамической вязкости жидкостей при проведении поверки поточных преобразователей вязкости.
Описание
Принцип действия преобразователя вязкости измерительного 7829 Master (далее в тексте - преобразователь) - вибрационный, основан на зависимости добротности колебательного контура от вязкости измеряемой жидкости. Резонансная частота колебаний чувствительного элемента поддерживается при помощи специального пъезо-резисторного элемента, управляемого микропроцессором с обратной связью. Резонансная частота колебаний зависит от механических характеристик чувствительного элемента, температуры и плотности исследуемой жидкости. Добротность резонансного контура зависит от вязкости исследуемой жидкости.

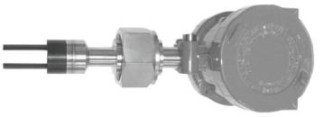

Конструктивно преобразователь состоит из чувствительного элемента и блока обработки информации, соединенных между собой металлическим стержнем с резьбовым соединением для монтажа чувствительного элемента в трубопровод. Для измерения температуры жидкости в чувствительный элемент встроен преобразователь температуры Pt-100. Метрологические характеристики встроенного термопреобразователя сопротивления не нормируются. Преобразователь предназначен для установки в 2-х дюймовую Г-образную проточную камеру производства фирмы Emerson или в аналогичную, изготовленную в соответствии с рекомендациями, приведенными в документе: «Руководство по эксплуатации на измерительный преобразователь вязкости 7829 MasterACANAEBZBAV1 / ETO19134, серийный номер 297976». Установка преобразователя в проточную камеру осуществляется таким образом, что чувствительный элемент располагается внутри трубопровода проточной камеры, герметизируется при помощи резьбового соединения на соединительном стержне и омывается потоком исследуемой жидкости, перекачиваемой через проточную камеру. Блок обработки информации располагается снаружи трубопроводов камеры. Индивидуальные калибровочные характеристики преобразователя определяются для преобразователя, установленного в проточную камеру.
Передача измерительной информации от блока обработки на внешние устройства обработки и отображения осуществляется посредством 4-х проводного канала связи с цифровым выходным сигналом RS485.
Программное обеспечение
Преобразователь функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение находится в памяти измерительного бло-
Лист № 2 Всего листов 4
ка и осуществляет функции сбора, обработки и передачи измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение.
Идентификация версии встроенного программного обеспечения потребителем возможна посредством подключения к преобразователю ПК с установленным свободно распространяемым ПО ADView. Для этого после запуска ПО ADView в главном окне программы необходимо выбрать подраздел: Meter details. ПО ADView предназначено для отображения процесса измерений, а также хранения и обработки полученных данных.
Таблица 1
Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (иденти-фика- ционный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
встроенное ПО | - | 1.20 | - | - |
ADView | ADView | V6.1 | 42573a0fbb88fb8e2 82f771da7653e0f | md5 |
Степень защиты встроенного программного обеспечения и автономного ПО ADView соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Технические характеристики
Таблица 2
Наименование характеристики | Значение характеристики |
Диапазоны измерений динамической вязкости, мПас | от 0,5 до 10 свыше 10 до 100 |
Пределы допускаемой абсолютной погрешности измерений динамической вязкости, мПа- с | ±0,065 в диапазоне измерений от 0,5 до 10; ±0,5 в диапазоне измерений свыше 10 до 100 |
Два выходных аналоговых сигнала, мА | от 4 до 20 |
Каналы связи | RS485, Modbus RTU |
Условия эксплуатации |
Диапазон температуры рабочей среды, оС | от 5 до 85 |
Измеряемая среда | Стабильные гомогенные жидкости не агрессивные к материалу чувствительного элемента |
Рабочий диапазон температуры окружающего воздуха, оС | от минус 40 до 85 |
Максимальное давление рабочей среды, МПа | 20,7 |
Относительная влажность воздуха, % | до 100 (без конденсации) |
Напряжение питания постоянного тока, В | от 20 до 28 |
Г абаритные размеры, длина х ширина х высота, мм, не более | 350x300x300 |
Масса, кг, не более | 15,0 |
Средний срок службы, лет | 10 |
Знак утверждения типа
наносится на титульный лист Руководства по эксплуатации и на корпус измерительного блока в виде наклейки.
Комплектность
В комплект поставки преобразователя входят документы и изделия, перечисленные в таблице 3.
Таблица 3.
Наименование | Количество |
Преобразователь вязкости измерительный 7829 Master, зав.№ 297976 | 1 шт. |
«Преобразователь вязкости измерительный 7829 Master, зав.№ 297976». Руководство по эксплуатации | 1 экз. |
МИ 3371-2012 «Преобразователи вязкости жидкости измерительные 7829 Master . Методика поверки» | 1 экз. |
ПО «ADView» на компакт-диске | 1 шт. |
Поверка
осуществляется по МИ 3371-2012 «Преобразователи вязкости жидкости измерительные 7829 Master. Методика поверки».
Основные средства поверки:
- вискозиметры, рабочие эталоны единицы кинематической вязкости жидкости 1-го разряда с границами допускаемой относительной погрешности измерений кинематической вязкости при Р = 0,95 ± 0,2 %;
- анализатор плотности жидкостей модели DМA5000 с пределами допускаемой абсолютной погрешности измерения плотности ± 4,0 х 10-5 г/см3 или не хуже;
Сведения о методах измерений
Методы измерений изложены в документе «Преобразователь вязкости измерительный модели 7829 Master, зав. №297976», Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к преобразователю вязкости измерительному 7829 Master
1. ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей».
2. Техническая документация компании «Emerson Process Management», США.
Рекомендации к применению
- оказание услуг по обеспечению единства измерений.
