Трансформаторы тока ISZOTA, 52402-13

Назначение

Трансформаторы тока ISZOTA (далее по тексту — трансформаторы ISZOTA) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электроустановках переменного тока промышленной частоты.

Трансформаторы устанавливаются в комплектные распределительные устройства и другие электроустановки и являются комплектующими изделиями.

Описание

Трансформаторы ISZOTA по типу конструкции являются шинными, в качестве первичной обмотки используется токопроводящая шина, проходящая через внутреннее окно трансформатора. Вторичная обмотка намотана на прямоугольный магнитопровод и залита эпоксидным компаундом, формирующим корпус трансформатора и обеспечивающим электрическую изоляцию обмоток на полное рабочее напряжение. Выводы вторичной обмотки расположены на корпусе трансформатора. На трансформатора имеется табличка технических данных.

Рабочее положение трансформаторов в пространстве - любое.

Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям.

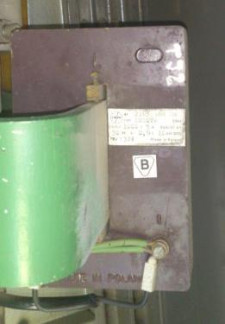

Внешний вид трансформатора представлен на рисунке 1.

Технические характеристики

Номинальное напряжение, кВ Наибольшее рабочее напряжение, кВ Номинальная частота, Гц Номинальный первичный ток, А Номинальный вторичный ток, А Класс точности вторичной обмотки Номинальная вторичная нагрузка вторичной обмотки при cos9 = 0,8 , В-А

0,66; 3 0,72; 3,6 50 1000 5

0,5

15

10

150 х 70 х 230 11

У, категории размещения 3

Номинальный коэффициент безопасности приборов, не более

Габаритные размеры, мм, не более (длинна х ширина х высота)

Масса, кг, не более

Климатическое исполнение по ГОСТ 15150 Условия эксплуатации:

-    высота над уровнем моря, м, не более 1000;

-    верхнее рабочее значение температуры окружающего воздуха соответственно 45 оС; нижнее рабочее значение минус 50 оС.

Знак утверждения типа

наносится на корпус трансформатора - методом наклейки этикетки и на Паспорт печатным способом.

Комплектность

Поверка

осуществляется по ГОСТ 8.217 - 2003 "ГСИ. Трансформаторы тока. Методика поверки", с использованием средств измерений согласно его приложению Б.

Нормативные документы, устанавливающие требования к трансформаторам тока ISZOTA:

1.    ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия».

2.    ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки».

3.    ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».

4.    Техническая документация фирмы «ZWAR», Польша.

Рекомендации к применению

- осуществление торговли и товарообменных операций.
