Номер в госреестре | 52403-13 |
Наименование СИ | Трансформаторы тока |
Обозначение типа СИ | IPZOT |
Изготовитель | "ZWAR", Польша |
Год регистрации | 2013 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Номер в госреестре | 52403-13 |
Наименование СИ | Трансформаторы тока |
Обозначение типа СИ | IPZOT |
Изготовитель | "ZWAR", Польша |
Год регистрации | 2013 |
МПИ (интервал между поверками) | 4 года |
Стоимость поверки | Узнать стоимость |
Описание типа | скачать |
Трансформаторы тока IPZOT (далее по тексту — трансформаторы IPZOT) предназначены для передачи сигнала измерительной информации измерительным приборам, устройствам защиты и управления в электроустановках переменного тока промышленной частоты.
Трансформаторы устанавливаются в комплектные распределительные устройства и другие электроустановки и являются комплектующими изделиями.
Трансформаторы IPZOT по типу конструкции являются шинными, в качестве первичной обмотки используется токопроводящая шина, проходящая через внутреннее окно трансформатора. Вторичная обмотка намотана на тороидальный магнитопровод и залита эпоксидным компаундом, формирующим корпус трансформатора и обеспечивающим электрическую изоляцию обмоток на полное рабочее напряжение. Выводы вторичной обмотки расположены на корпусе трансформатора. На трансформатора имеется табличка технических данных.
Рабочее положение трансформаторов в пространстве - любое.

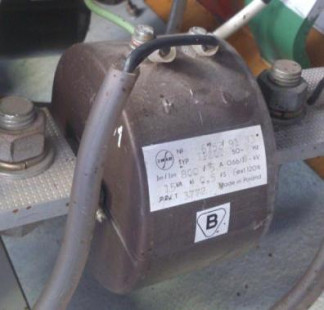

Трансформаторы относятся к неремонтируемым и невосстанавливаемым изделиям. Внешний вид трансформатора представлен на рисунке 1.
Номинальное напряжение, кВ Наибольшее рабочее напряжение, кВ Номинальная частота, Гц Номинальный первичный ток, А Номинальный вторичный ток, А Класс точности вторичной обмотки Номинальная вторичная нагрузка вторичной обмотки при cos9 = 0,8 , В-А
0,66; 3 0,72; 3,6 50 800
5
0,5
15
6
170 х 110
6
У, категории размещения 3
Номинальный коэффициент безопасности приборов, не более
Габаритные размеры, мм, не более (диаметр х высота)
Масса, кг, не более
Климатическое исполнение по ГОСТ 15150 Условия эксплуатации:
- высота над уровнем моря, м, не более 1000;
- верхнее рабочее значение температуры окружающего воздуха соответственно 45 оС; нижнее рабочее значение минус 50 оС.
наносится на корпус трансформатора - методом наклейки этикетки и на Паспорт печатным способом.
№ п.п. | Наименование | Количество |
1 | Трансформатор тока IPZOT | 3 шт Зав №№: 6752/91; 8981/91; 8968/91. |
2 | Паспорт | 3 экз |
осуществляется по ГОСТ 8.217 - 2003 "ГСИ. Трансформаторы тока. Методика поверки", с использованием средств измерений согласно его приложению Б.
Нормативные документы, устанавливающие требования к трансформаторам тока IPZOT:
1. ГОСТ 7746 - 2001 «Трансформаторы тока. Общие технические условия».
2. ГОСТ 8.217 - 2003 «ГСИ. Трансформаторы тока. Методика поверки».
3. ГОСТ 8.550-86 «ГСИ. Государственный специальный эталон и государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока».
4. Техническая документация фирмы «ZWAR», Польша.
- осуществление торговли и товарообменных операций.
