Государственный реестр средств измерений

Генераторы сигналов SGS100A, 52405-13

52405-13
Карточка СИ
Номер в госреестре 52405-13
Наименование СИ Генераторы сигналов
Обозначение типа СИ SGS100A
Изготовитель "Rohde & Schwarz GmbH & Co. KG", Германия; Фирма"Rohde & Schwarz zavod Vimperk, s.r.o.", Чехия
Год регистрации 2013
Срок свидетельства 14.12.2027
МПИ (интервал между поверками) 3 года
Стоимость поверки Узнать стоимость
Описание типа скачать
Методика поверки скачать

Назначение

Генераторы сигналов SGS100A предназначены для формирования немодулированных СВЧ колебаний, а также колебаний с векторной модуляцией при использовании внешнего источника модуляции.

Описание

Принцип работы генераторов сигналов SGS100A основан на формировании в приборе базового диапазона частот синтезатором высокой частоты и расширением его вниз и вверх в устройстве формирования выходного сигнала. Источником опорной частоты для синтезатора высокой частоты служит кварцевый генератор частотой 10 МГц, в качестве опорных сигналов также могут использоваться сигналы с частотой 100 МГц и 1 ГГц, являющихся опорными для петли ФАПЧ синтезатора. В качестве опции генераторы сигналов SGS100A могут оснащаться встроенным квадратурным модулятором и формировать сигналы с векторной модуляцией при использовании внешнего источника модуляции.

Конструктивно генераторы сигналов SGS100A выполнены в виде портативного прибора для применения в автоматизированных системах. Управление прибором осуществляется только по интерфейсу дистанционного управления с помощью внешнего ПЭВМ и специального ПО. Генераторы сигналов SGS100A оснащены интерфейсами PCIe, USB, LAN.

Генераторы сигналов SGS100A имеют следующие опции:

B106 - диапазон частот до 6 ГГц;

B106V - диапазон частот до 6 ГГц с квадратурным модулятором;

B112 - диапазон частот до 12,75 ГГц;

B112V - диапазон частот до 12,75 ГГц с квадратурным модулятором;

B26 - электронный аттенюатор;

B1 - опорный генератор повышенной точности;

K90 - вход/выход фазокогерентных опорных сигналов.

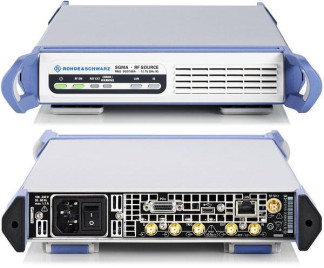

Внешний вид генераторов сигналов SGS100A показан на рисунке 1.

Схема пломбировки от несанкционированного доступа, приведена на рисунке 2.

место пломбировки от несанкционированного доступа

\

/

Рисунок 2 - Схема пломбировки от несанкционированного доступа

Программное обеспечение

Программное обеспечение «R&SSGMA-GUI», предназначено только для управления режимами работы генераторов сигналов SGS100A.

Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Идентификационные данные (признаки) метрологически значимой части ПО приведены в таблице 1.

Таблица 1

Наименование ПО

Идентификационное наименование ПО

Номер версии (идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма)

Алгоритм вычисления цифрового идентификатора ПО

«R&SSGMA-GUI»

«R&SSGMA-GUI»

2.20.417.20

Технические характеристики

Метрологические и технические характеристики генераторов сигналов SGS100A приведены в таблице 2.

Таблица 2

Наименование характеристик

Значения характеристик

Диапазон частот

Опция B106, B106V

от 1 МГ ц до 6 ГГц (режим НГ) от 80 МГц до 6 ГГц (режим IQ)

Опция B112, B112V

от 1 МГц до 12,75 ГГц (режим НГ) от 80 МГц до 12,75 ГГц (режим IQ)

Дискретность установки частоты

0,001 Гц

Выходы внутренней опорной частоты

10 МГц и 1 ГГц

Входы внешней опорной частоты

10 МГц, 100 МГц и 1 ГГц

Пределы допускаемой относительной погрешности установки частоты Sf при работе от внутренней опорной частоты

Штатно

± 1 х 10-6

Опция B1

± 1 х 10-7

Диапазон установки значений уровня выходного сигнала на нагрузке 50 Ом, относительно 1 мВт

Штатно

(от минус 10 до +15) дБ

Опция В26

(от минус 120 до +15) дБ

Дискретность установки уровня выходного сигнала

0,01 дБ

Пределы допускаемой абсолютной погрешности установки уровня

±0,5 дБ от 1 МГц до 3 ГГц ±0,9 дБ от 3 ГГц до 12,75 ГГц

Предел допускаемого значения КСВН выхода ВЧ

2,0; волновое сопротивление 50 Ом, разъем SMA «розетка»

Наименование характеристик

Значения характеристик

Уровень гармонических составляющих при уровне выходного сигнала не более +8 дБ относительно 1 мВт, в диапазоне частот свыше 1 МГц, относительно уровня несущей, не более

минус 30 дБ

Уровень негармонических составляющих при уровне выходного сигнала более минус 10 дБмВт, относительно уровня несущей, не более

минус 76 дБдо 1,5 ГГц минус 70 дБ от 1,5 ГГц до 3 ГГц минус 64 дБ от 3 ГГц до 6 ГГц минус 58 дБ от 6 ГГц до 12,75 ГГц

Спектральная плотность мощности фазовых шумов относительно уровня несущей, при отстройке от несущей на 20 кГц, не более

минус 126 дБ/Гц на 1 ГГц минус 120 дБ/Г ц на 2 ГГц минус 106 дБ/Гц на 10 ГГц

Полоса модуляции в нормальном режиме

от 80 МГц до 1 ГГц от 1 ГГц до 12,75 ГГц

±5 % от установленной частоты ±50 МГц

Полоса модуляции в режиме широкополосной^

от 100 МГц до 2,5 ГГц от 2,5 ГГц до 12,75 ГГц

±20% от установленной частоты ±500 МГц

Неравномерность АЧХ в полосе модуляции

от 80 МГц до 12,75 ГГц от 0,1 ГГц до 2,5 ГГц от 2,5 ГГц до 12,75 ГГц

± 3 дБ в нормальном режиме ± 6 дБ для широкополосной IQ ± 9 дБ для широкополосной IQ

Вносимое среднеквадратическое значение векторной ошибки IQ модулятора в статическом режиме, не более

±(0,4+ 0,2 xf) %,

где: f- частота несущей, ГГц

Условия эксплуатации и массогабаритные характеристики

Рабочие условия применения

Температура: (от 0 до +50) 0С

Относительная влажность воздуха: (от 30 до 90) %

при температуре +25 0С

Хранение/транспортирование

Температура: (от минус 40 до +71) 0С Относительная влажность воздуха: не более 70 % при температуре + 35 0С

Напряжение и частота питающей сети

(230±23) В; (50±0,5) Гц

Потребляемая мощность, не более

70 Вт

Масса, не более

4 кг

Геометрические размеры (ширинах высотах глубина)

250ммх52,5ммх401мм

Время прогрева

30 мин

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на переднюю панель генератора сигналов SGS100A методом наклейки.

Комплектность

Комплект поставки включает:

-    генератор сигналов SGS100A - 1 шт.;

-    опции к генератору - по отдельному заказу;

-    комплект ЗИП - 1 шт.;

-    комплект эксплуатационной документации - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется в соответствии с документом “Генераторы сигналов SGS100A. Методика поверки” МП РТ 1828-2012, утвержденным ГЦИ СИ ФБУ «Ростест-Москва» в ноябре 2012 г.

Наименование средства поверки

Требуемые технические характеристики средства поверки

Рекомендуемое средство поверки

Пределы измерений

Пределы допускаемой погрешности

Стандарт частоты

Частота выходных сигналов 5 МГц, 10 МГц

±5х10-10за 1 год

Стандарт частоты рубидиевый GPS -12RG

Частотомер

универсальный

Диапазон частот от 0,001 Гц до 100 МГц

±5х 10-10с внешней опорной частотой за 1 год

Частотомер универсальный CNT-90XL

Генератор

сигналов

от 100 кГц до 6 ГГц Модуляция 16QAM

±0,4%

Генератор сигналов высокочастотный векторный SMBV100A

Анализатор

спектра

от 1 МГц до 12,75 ГГц от минус 120 дБ до 15 дБ относительно 1 мВт Демодуляция 16QAM

±1х10-6 Линейность: ±(0,1...0,3) дБ ±0,5%

Анализатор сигналов в реальном масштабе времени FSVR13

Измеритель

фазовых

шумов

Фазовый шум на 1 ГГц, при отстройке 10 кГц

не более минус 136 дБ/Гц относительно уровня несущей

Анализатор источников сигналов FSUP8

Измеритель

мощности

от 1МГц до 12,75 ГГц от 2* 10-3 до 1 х 102 мВт

±0,1 дБ

Преобразователь измерительный NRP-Z55

Анализатор

цепей

от 9 кГц до 13 ГГц КСВН: от 1,05 до 10

± 5%

Анализатор цепей векторный ZVL13

Сведения о методах измерений

Сведения о методиках (методах) измерений содержатся в документе “Генераторы сигналов SGS100A. Руководство по эксплуатации”.

Нормативные и технические документы, устанавливающие требования к генераторам сигналов SGS100A

Техническая документация фирмы-изготовителя “Rohde & Schwarz GmbH & Co. KG”, Германия.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
