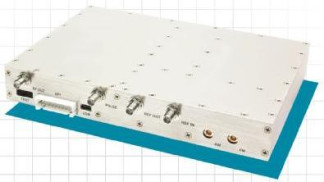

Генераторы-синтезаторы высокочастотных сигналов FSW-0010, FSW-0020, 52406-13

опция

наименование

01

расширение нижних частот

02

регулировка выходной мощности

03

повышенная скорость переключения сигнала

04

интерфейс USB

05

импульсная модуляция

06

амплитудная модуляция

07

частотная и фазовая модуляция

идентификационное наименование

QuickSyn Soft Front Panel

идентификационный номер версии

V1.0.14 и выше

класс риска

A по WELMEC 7.2 для категории U

диапазон частот

FSW-0010, стандартное исполнение

от 0,5 до 10 ГГц

FSW-0020. стандартное исполнение

от 0.5 до 20 ГГц

FSW-0010. с опцией 01

от 0.1 до 10 ГГц

FSW-0020. с опцией 01

от 0.2 до 20 ГГц

разрешение по частоте

0,001 Гц

параметры внутреннего опорного генератора

номинальное значение частоты уровень мощности на выходе REF OUT выходное сопротивление временной дрейф частоты

нестабильность в интервате температур от 0 до + 50 °С

10 МГц + (5 ± 2) дБм 1 50 Ом

± 1,25 10-6 за 10 лет ± 0.2-10"(>

параметры внешней синхронизации

номинальное значение частоты уровень мощности на входе REF IN входное сопротивление диапазон захвата внешней синхронизации

10 МГц

+ (5 ± 5) дБм 50 Ом ± 20 Гц

выходная мощность

FSW-0010, стандартное исполнение

+ 15 дБм

FSW-0020. стандартное исполнение

+ 13 дБм

FSW-0010/ FSW-0020 с опцией 01 на частотах < 0.5 ГГц

+ 10 дБм

FSW-0010. с опцией 02

от - 25 до + 15 дБм

FSW-0020, с опцией 02

от - 10 до + 13 дБм

разрешение установки уровня мощности

0,1 дБ

пределы допускаемой погрешности установки уровня мощности

± 2,5 дБ

уровень мощности в паузе, не более

- 65 дБм

обратные потери на выходе, типовое значение, не более

- 10 дБ

интервал времени между переключениями частоты стандартное исполнение опция 03, по списку сигналов опция 03, по командам SPI

1 мс 100 мкс 200 мкс

количество сигналов в списке (раздельное управление частотой, мощностью, паузой, импульсной модуляцией)

32000

уровень фазовых шумов при максимальном уровне мощности и отстройке 10 кГц, типовые значения, не более

на частоте 0,5 ГГц

- 144 дБн/Гц 2

на частоте 1 ГГц

- 138 дБн/Гц

на частоте 5 ГГц

- 128 дБн/Гц

на частоте 10 ГГц

- 122 дБн/Гц

на частоте 20 ГГ ц

- 116 дБн/Гц

уровень гармоник, не более

FSW-0010

FSW-0020

нн

ББ

дд 0 0 43

1 1

уровень негармонических помех, типовое значение, не более

FSW-0010

FSW-0020

нн

ББ

дд 5 0 66

1 1

импульсная модуляция (опция 05)

частота повторения импульсов

от 0 до 10 МГц

отношение "On/Off при максимальной мощности, не менее

80 дБ

минимальная длительность импульсов

50 не

уровень модулирующего входного сигнала

CMOS (5 В/0 В)

входное сопротивление

100 кОм

амплитудная модуляция (опция 06)

частота модуляции

от 0 до 100 кГц

глубина модуляции при максимальной мощности, не менее

FSW-0010

FSW-0020

40 дБ

20 дБ

максимальная амплитуда модулирующего входного сигнала

4 В п-п

входное сопротивление

50 Ом

частотная и фазовая модуляция (опция 07)

частотная модуляция

узкополосный режим ЧМ NB 1 узкополосный режим ЧМ NB 2 широкополосный режим ЧМ WB

от 100 Гц до 10 кГц от 10 до 100 кГц от 50 кГц до 1 МГц

фазовая модуляция

от 0 до 100 кГц

максимальная амплитуда модулирующего входного сигнала

4 В п-п

входное сопротивление

50 Ом

ОБЩИЕ ХАРАКТЕРИСТИКИ

тип соединителей

KI (Н 1. К1 1 (Н 1. KI 1 IV l»l I.SI

SMA(f)

AM, FM

MCX-F

габаритные размеры (длина х ширина х высота), мм

178 х 127x25,4

масса, не более

1,13 кг

параметры питания

напряжение внешнего источника

от + 12 до + 12,6 В

потребляемая мощность, не более

24 Вт

температура окружающей среды в рабочих условиях

от 0 до + 55 °С

температура транспортирования и хранения

от - 40 до + 70 °С

электромагнитная совместимость

по ГОСТ Р 51522-99

наименование и обозначение

кол-во

генератор-синтезатор высокочастотных сигналов FSW-0010/FSW-0020

1 шт. по заказу

опции

по заказу

адаптер сетевой

1 шт. по заказу

принадлежности

по заказу

руководство по эксплуатации 5580513-01R (на русском языке) на CD

1 шт.

методика поверки МП РТ 1836-2012

1 шт.

наименование и требования к метрологическим характеристикам

рекомендуемые эталонные средства измерений и метрологические характеристики

стандарт частоты

уровень сигнала «10 МГц» от 0 до + 10 дБм; относительная погрешность частоты сигнала «10 МГц» не более ± 110-8

стандарт частоты рубидиевый SRS FS725

номинальный уровень сигнала

«10 МГц» + 7 дБм;

годовой дрейф частоты 10 МГц

не более ± 110-10

анализатор спектра

диапазон частот не менее 20 ГГц;

относительная погрешность частоты опорного

генератора не более ± 210-6;

разрешение в режиме частотомера 1 Гц

анализатор параметров радиотехнических

трактов и сигналов портативный

Anritsu MS2038C

диапазон частот до 20 ГГц;

относительная погрешность частоты опорного

генератора не более ± 1,510-6;

разрешение в режиме частотомера 0,001 Гц

ваттметр поглощаемой СВЧ мощности относительная погрешность измерения уровня мощности от - 30 до + 20 дБм в диапазоне частот от 100 МГц до 18 ГГц не более ± 0,3 дБ

преобразователь измерительный Rohde & Schwarz NRP-Z21 относительная погрешность измерения мощности от - 67 до + 23 дБм в диапазоне частот от 10 МГц до 18 ГГц не более ± 0,25 дБ

генератор сигналов синусоидальной формы (для опций 06 и 07) частота от 1 до 100 кГц; амплитуда от 1 до 4 В п-п

генератор сигналов сложной формы со сверхнизким уровнем искажений SRS DS360 диапазон частот от 0,001 Гц до 200 кГц; амплитуда синусоидального сигнала от 1 мВ п-п до 14 В п-п; прямоугольный сигнал TTL (5 В / 0 В) на выходе Sync

генератор сигналов прямоугольной формы (для опции 05)

частота 200 кГц; уровни TTL (5 В / 0 В)

осциллограф цифровой (для опции 05) полоса пропускания не менее 3 ГГц

осциллограф цифровой Tektronix DPO7354B полоса пропускания 3,5 ГГц
