Анализаторы цифро-аналоговые профессиональные HD мод. TOUCH, FLASH, PRO, 52407-13

Назначение

Анализаторы цифро-аналоговые профессиональные серии HD модели: TOUCH, FLASH, PRO (далее - анализаторы) предназначены для: измерения параметров входного телевизионного (ТВ) сигнала, а также анализа характеристик для цифровых и аналоговых телевизионных сигналов с стандартным (SD) и высоким (HD) разрешением

Описание

Анализаторы цифро-аналоговые профессиональные серии HD представляют собой су-пергетеродинный приемник с ручной и автоматической перестройкой частоты.

Измерение уровня сигнала на входе прибора осуществляется с помощью аналогоцифрового преобразования и пикового детектирования сигнала с выхода усилителя.

Прибор работает в двух режимах измерения: ТВ приемника и анализатора спектра.

Принцип действия прибора в режиме анализатора спектра основан на методе последовательного анализа сигнала с индикацией спектра на экране прибора.

Центральный процессор прибора обеспечивает прием команд оператора, вводимых с клавиатуры или сенсорного экрана.

Блок питания формирует необходимые питающие напряжения от аккумуляторов или внешнего источника питания.

Анализаторы цифро-аналоговые профессиональные серии HD работают в диапазоне радиочастот от 4 до 2250 МГц.

Анализаторы цифро-аналоговые профессиональные серии HD включают в себя основные телевизионные стандарты аналогового ТВ: M, N, B, G, I, D, K и L систем цветности PAL, SEKAM, NTSC.

В режиме ТВ приемника пользователь может работать с сигналами цифровых ТВ стандартов: DVB-TAr2, DVB-C, DVB-S/S2, компрессии MPEG-2, MPEG-4 посредством их декодирования , таким образом, чтобы телевизионное изображение могло быть просмотрено, а также параллельно измерять уровень телевизионного сигнала и регистрировать основные параметры сигнала: отношение аудио/видео (A/V), отношение несущая/шум (C/N), коэффициент битовых ошибок (BER) и коэффициент ошибок модуляции (MER).

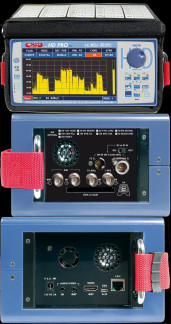

Визуализация данных, а также управление частью функций, осуществляется посредством цветного сенсорного дисплея LCD 7" TFT16/9.

На передней панели приборов расположена буквенно-цифровая клавиатура, с помощью которой можно осуществлять прямой доступ к функциям, также для каждой из кнопок имеется своя пиктограмма-символ, которая показывает режим измерения (Наземное-Спутниковое/Аналоговое-Цифровое) и функцию, которая задействована в данный момент.

Анализаторы имеют русифицированный интерфейс. Чтобы сделать эксплуатацию приборов более простой, в них включены разные типы памяти для автоматического сохранения и воспроизведения различных данных и измерений, таких как: вид приема данных, тестовые точки, частота, план канала.

Анализаторы позволяют подводить питание различного напряжения к внешним устройствам (5; 13; 18; 24 В), и включают в себя (опционально): порт Scart для аудио/видео, ввода/вывода; оптический вход; USB порт; транспортный поток параллельного интерфейса (TS ASI) и мультимедийный интерфейс высокой четкости (HDMI).

Программное обеспечение

Конструкция анализаторов обеспечивает ограничение доступа к программному обеспечению, в целях предотвращения несанкционированных настроек и вмешательств, которые могут привести к искажениям результатов измерений, а также предусмотрен уровень защиты «А» по МИ 3286-2010.

Программное обеспечение, установленное на внутренний контроллер прибора, по структуре является целостным, выполняет функции управления параметрами отображения и математические функции формирования выходного сигнала._

Масса - не более 2,5 кг;

Габариты (длина х ширина х высота) - не более 245x180x115 мм.

Условия эксплуатации Рабочие условия эксплуатации:

Температура окружающей среды: от минус 10 до плюс 50 0С; относительная влажность воздуха, не более 80 %.

Знак утверждения типа

Знак утверждения типа наносится на левый верхний угол этикетки с условным названием прибора способом печати на самоклеющейся пленке. Этикетка размещается на задней панели анализаторов цифро-аналоговых профессиональных серии HD.

На титульный лист «Руководства по эксплуатации» знак утверждения типа наносят типографским способом.

Комплектность

Комплект поставки прибора приведен в таблице 1. Таблица 1

Поверка

осуществляется по документу МП - РТ - 1785 - 2012 «Анализаторы цифро-аналоговые профессиональные серии HD модели: TOUCH, FLASH, PRO. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 22 августа 2012 г.

Основное оборудование необходимое для поверки:

-    тестер телерадиовещательный R&S SFE, Госреестр № 43199-09 (диапазон частот от 100 кГц до 2,5 ГГц);

-    анализатор телевизионный R&S ETL, Госреестр № 38441-08

(диапазон частот 500 кГц - 3 ГГц, диапазон измерений уровня сигнала от 5 дБмкВ до 127 дБмкВ).

Сведения о методах измерений

Методы измерений с помощью анализаторов цифро-аналоговых профессиональных серии HD модели: TOUCH, FLASH, PRO указаны в эксплуатационном документе «Анализаторы цифро-аналоговые профессиональные серии HD модели: TOUCH, FLASH, PRO. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к анализаторам цифро-аналоговым профессиональным серии HD модели: TOUCH, FLASH, PRO

ГОСТ Р 52210-2004 Телевидение вещательное цифровое. Термины и определения. ГОСТ Р 535300-2009 Телевидение вещательное цифровое. Основные параметры. Технические требования.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
