Модули аналоговые MPM123, 52409-13

Назначение

Модули аналоговые MPM123 (далее - модули) предназначены для измерения и преобразования в цифровой код унифицированных аналоговых сигналов постоянного тока.

Описание

Принцип действия модулей основан на измерении мгновенных значений сигналов измеряемых величин, преобразовании этих сигналов в цифровой код, их обработки и формирования на их основе управляющих команд.

Модули представляют собой аналогово-цифровые преобразователи нормированных электрических величин, предназначенные для работы с различными стандартными датчиками при управлении технологическими процессами в информационно-измерительных и управляющих системах различной конфигурации. В случае превышения значений технологических уставок, модули формируют сигнал на аварийное отключение контролируемого оборудования.

Для считывания/записи параметров и статуса модуля используется интерфейс RS-232.

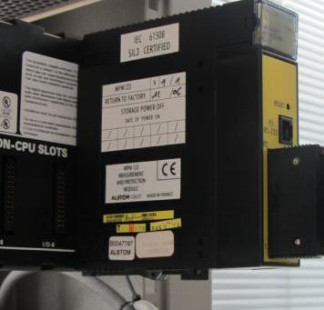

Конструктивно модули выполнены в стандартных промышленных корпусах и предназначены для установки в шкаф управления. На лицевой панели корпуса расположены разъемы для внешних подключений. Внешний вид модулей аналоговых МРМ123 представлен на рисунке 1.

Питание модулей осуществляется от источника постоянного напряжения 24 В.

Модуль может выступать в роли источника питания для подключаемых к нему измерительных датчиков.

Модуль аналоговый MPM123 имеет сертификат SIL3.

Программное обеспечение модулей недоступно для изменения без разборки корпуса, либо применения специальных программно-аппаратных средств прошивки, используемых при изготовлении.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «А».

Таблица 1 - Идентификационные данные программного обеспечения

Технические характеристики

Общее количество аналоговых входов Диапазон входных сигналов, мА Пределы основной приведенной погрешности от верхнего предела диапазона входного сигнала, %

6

от 4 до 20

0,1

14

250

от минус 5 до плюс 60 от 5 до 95 (без конденсации)

24

130 x 130 x 35 0,45

Разрешающая способность, бит Входное сопротивление, Ом Рабочие условия эксплуатации:

Температура окружающего воздуха, °С Относительная влажность воздуха, %

Напряжение питания, В Г абаритные размеры модулей, не более, мм Масса, не более, кг

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта типографским способом и на боковые панели модулей в виде наклейки.

Комплектность

Модуль аналоговый МРМ123 Паспорт

Методика поверки

Поверка

осуществляется в соответствии с документом МП 52409-13 «Модули аналоговые МРМ123. Методика поверки», разработанным и утвержденным ГЦИ СИ ФГУП «ВНИИМС» в 2012 г. Основные средства поверки: калибратор многофункциональный Calys 50R:

- диапазон воспроизведения силы постоянного тока от 0 до 24 мА, погрешность

0,018% ИВ +2 мкА.

Сведения о методах измерений

Сведения о методах измерений приведены в соответствующем разделе паспорта.

Нормативные и технические документы, устанавливающие требования к модулям аналоговым МРМ123

1. Техническая документация компании «ALSTOM Power Systems S.A.», Франция.

Рекомендации к применению

Осуществление производственного    контроля за соблюдением установленных

законодательством Российской Федерации    требованиям промышленной безопасности к

эксплуатации опасного производственного    объекта (в составе измерительных систем и комплексов).
