| Номер в госреестре | 52412-13 |
| Наименование СИ | Анализаторы транспортного потока цифрового телевизионного сигнала |
| Обозначение типа СИ | IPM400A |
| Изготовитель | Компания "Tektronix (China) Co., Ltd.", Китай |
| Год регистрации | 2013 |
| Срок свидетельства | 17.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Анализаторы транспортного потока цифрового телевизионного сигнала IPM400A предназначены для измерения параметров и мониторинга передачи компрессированного транспортного потока цифрового телевизионного сигнала.
Анализаторы транспортного потока цифрового телевизионного сигнала IPM400A позволяют выполнять диагностический мониторинг и контроль соответствия установленным требованиям транспортных потоков цифровых телевизионных сигналов, в том числе мультипрограммных (MPTS) и однопрограммных (SPTS) потоков, потоков с постоянной (CBR) или переменной (VBR) частотой дискретизации. Основные функции включают в себя:
- получение информации, необходимой для регистрации превышения порогов, установленных для обеспечения сервиса исключительного качества (QoS);
- выдача сигналов об ошибках с двухуровневой сигнализацией и идентификацией возможных технических проблем;
- мониторинг содержимого транспортного потока и проверка его параметров на основе пользовательских шаблонов;
- одновременное соединение друг с другом нескольких удаленных пользователей и систем управления сетью связи для обнаружения технических проблем в сети.
Базовая конфигурация имеет электрический порт Gigabit Ethernet 10/100/1000, по заказу может быть установлен оптический интерфейсный модуль.
Внешнее управление осуществляется по интерфейсу Ethernet.
Анализаторы транспортного потока цифрового телевизионного сигнала IPM400A выполнены в виде моноблока с индикаторным дисплеем на передней панели, и могут быть установлены в стандартную 19-дюймовую аппаратную стойку. Для отображения измерительной информации предусмотрено подключение внешнего дисплея.

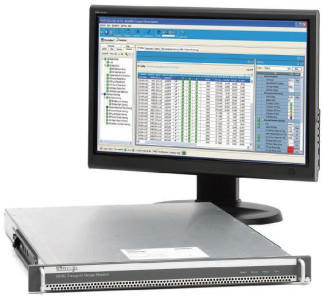

Внешний вид анализаторов транспортного потока цифрового телевизионного сигнала IPM400A с внешним дисплеем показан на фотографии ниже.
По условиям эксплуатации анализаторы транспортного потока цифрового телевизионного сигнала IPM400A соответствуют группе 3 ГОСТ 22261-94.
Программное обеспечение, установленное на внутренний микропроцессор, позволяет осуществлять контроль соответствия транспортного потока по настраиваемому сценарию, который поддерживает широкий диапазон действующих и развивающихся стандартов цифрового телевидения. Стандарты и частные таблицы могут быть заданы путем загрузки предоставляемых “Tektronix, Inc.” обновлений или задаваемых пользовательских настроек. Общие сведения о программном обеспечении приведены в таблице ниже.
| ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ | |
| идентификационное наименование | DTV Monitor Firmware |
| идентификационный номер версии | 4.6.068.402 и выше |
| класс риска | A по WELMEC 7.2 для категории P |
| ПАРАМЕТРЫ СИНХРОНИЗАЦИИ | |
| годовой дрейф частоты внутреннего опорного генератора, не более | ± МО'6 |
| относительная погрешность измерения отклонения программной тактовой частоты (PCR), типовое значение, не более | ± 2 • 10"6 |
| ПАРАМЕТРЫ ИНТЕРФЕЙСА SMPTE310M/ASI | |
| количество входов | 2 |
| количество выходов | 2 |
| тип соединителей входного и выходного разъемов | BNC 75 Ом |
| скорость принимаемых битовых последовательностей | |
| SMPTE310M ASI | 19,392658 Мбит/с от 250 кбит/с до 155 Мбит/с |
| диапазон амплитуды импульсов на входе | от 0.2 до 2 В |
| скорость передаваемых битовых последовательностей | та же, что на входе |
| амплитуда импульсов на выходе | (800 ± 200) мВ |
ПАРАМЕТРЫ ИНТЕРФЕЙСОВ GIGABIT ETHERNET
электрические порты количество портов
10/100 Base-T 10/100/1000 Base-T
тип соединителей
скорость принимаемых битовых последовательностей
RJ45
от 250 кбит/с до 155 Мбит/с
оптические модули 1000 Base-X (опции SX, I.X. ZX по заказу) количество портов тип соединителя
длина волны и мощность сигнала, типовые значения
1
SFP
SX
LX
ZX
770 ... 860
1270 ... 1610
1270 ... 1610
диапазон длины волны входного сигнала, нм диапазон мощности входного сигнала, дБм 1
от - 17 до 0
от - 19 до - 3
от - 26 до - 3
830 . 860
1270 ... 1355
1530 ... 1570
длина волны выходного сигнала, нм мощность выходного сигнала, дБм
от - 9,5 до - 2
от - 11 до - 3
от - 2 до + 4
ОБЩИЕ ХАРАКТЕРИСТИКИ параметры электропитания
220 ± 22 В; 50 ± 0,5 Гц
220 ВА
3 В / 3 мА; 210 мА-ч
напряжение и частота сети переменного тока потребляемая мощность, не более
напряжение / потребляемая сила тока и емкость дисковых батарей спящего режима
габаритные размеры (высота х ширина х глубина), мм масса, не более
условия эксплуатации (группа 3 ГОСТ 22261-94) рабочие условия
диапазон температур
относительная влажность воздуха при температуре до + 31 оС предельная высота над уровнем моря
44 х 430 х 600
6,0 кг
от + 5 до + 40 оС от 10 до 80 % 3000 м
условия транспортирования и хранения диапазон температур относительная влажность воздуха _предельная высота над уровнем моря
от - 10 до + 60 оС
от 10 до 95 % 12000 м
по ГОСТ Р 51522-99
по ГОСТ Р 52319-2005
электромагнитная совместимость безопасность
1. здесь и далее сокращение дБм обозначает уровень мощности в дБ относительно 1 мВт
Знак утверждения типа наносится на боковую панель корпуса анализаторов транспортного потока цифрового телевизионного сигнала IPM400A в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.
| наименование и обозначение | кол-во |
| анализатор транспортного потока цифрового телевизионного сигнала IPM400A | 1 |
| опции функций и интерфейсов (указаны в таблице ниже) | по заказу |
| кабель сетевой A1 (Univresal Euro) | 1 |
| комплект для заземления Tektronix p/n 020-2852хх | 1 |
| комплект для монтажа в стойку Tektronix p/n 351-0751хх | 1 |
| документация на компакт-диске Tektronix p/n 063-4135хх | 1 |
| программное обеспечение на компакт-диске Tektronix p/n 063-4136хх | 1 |
| сертификат ключа авторизации Tektronix p/n 063-3158хх | 1 |
| краткое руководство по эксплуатации на русском языке 077-0709-00 | 1 |
| методика поверки МП РТ 1843-2012 | 1 |
ОПЦИИ
| обозначение | наименование |
| DIAG | углубленная диагностика одиночных потоков видеосигнала |
| SX | оптический модуль SFP 1000 Base-SX для многомодового кабеля 850 нм |
| LX | оптический модуль SFP 1000 Base-LX для одномодового кабеля 1310 нм |
| ZX | оптический модуль SFP 1000 Base-ZX для одномодового кабеля 1550 нм |
осуществляется по документу «МП РТ 1843-2012. Анализаторы транспортного потока цифрового телевизионного сигнала IPM400A. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «Ростест-Москва» 04.12.2012 г.
Средства поверки:
| наименование и требования к метрологическим характеристикам | рекомендуемые эталонные средства измерений и метрологические характеристики |
| генератор транспортного потока MPEG воспроизведение транспортного потока MPEG; интерфейс ASI | генератор транспортного потока цифрового телевизионного сигнала Tektronix RTX130B воспроизведение транспортного потока MPEG; интерфейс ASI |
| стандарт частоты относительная погрешность частоты 10 МГц не более ± 510-8; уровень сигнала от 0 до + 10 дБм | стандарт частоты рубидиевый Stanford Research Systems FS725 относительный дрейф частоты 10 МГц за один год не более ± 5 10-10; уровень сигнала + 7 дБм |
| осциллограф цифровой полоса пропускания от 0 до 500 МГц; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 5 % | осциллограф цифровой Tektronix TDS3052B диапазон частот 0 до 500 МГц; относительная погрешность коэффициента отклонения 200 мВ/дел не более ± 3 % |
Методы измерений изложены в руководстве по эксплуатации 077-0709-00.
Нормативные документы, устанавливающие требования к анализаторам транспортного потока цифрового телевизионного сигнала IPM400A
ГОСТ Р 52592-2006 «Тракт передачи сигналов цифрового вещательного телевидения. Звенья тракта и измерительные сигналы. Общие требования».
ГОСТ Р 52722-2007 «Каналы передачи цифровых телевизионных сигналов аппаратностудийного комплекса и передвижной телевизионной станции цифрового вещательного телевидения».
ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
Выполнение работ по оценке соответствия промышленной продукции (телевизионной техники) установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
| Актуальность данных | 17.09.2024 |
