Назначение
Анализаторы цифровых и аналоговых ТВ сигналов Sefram модели 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD, 7865HD-T2, 7866HD, 7866HD-T2 (далее -анализаторы) предназначены для измерений параметров сигналов кабельного и спутникового телевидения стандартов B, G, D, K, I, L, M, N, FM, DVB-T/H, DVB-T2, DVB-C, DVB-S, DVB-S2, DSS, MCNS стандартов цветности PAL, SECAM, NTSC.
Описание
Конструктивно анализатор выполнен как одноблочная конструкция. Все узлы размещены в пластмассовом корпусе, индикация выходных параметров осуществляется по жидкокристаллическому индикатору, на передней панели расположены кнопки установки выходных параметров и режимов работы.
Принцип действия анализаторов основан на методе последовательного анализа сигнала. Анализатор представляет собой автоматически или вручную перестраиваемый супергете-родинный приемник с последующей оцифровкой сигналов, выполняемой аналоговоцифровым преобразователем (АЦП) совместно с блоком цифровой обработки (БЦО). Измерения и дальнейшая обработка информации осуществляются программным путем. Имеется интерфейс USB.

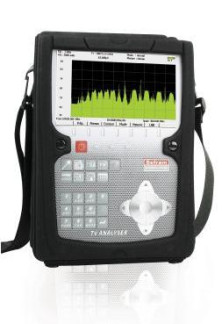

Внешний вид анализатора, место нанесения наклейки «Знак утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.
*
*- место нанесения наклейки «Знак утверждения типа» **- место пломбировки от несанкционированного доступа
Рисунок 1
Программное обеспечение
Работа анализаторов осуществляется под управлением программного обеспечения (ПО) Mise a jour.
Идентификационные данные (признаки) метрологически значимой части ПО указаны
в таблице 1.
Таблица 1
Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
Mise a jour | 786x Mise a jour | v.4.6 | B990C049 | CRC32 |
Влияние метрологически значимой части ПО на метрологические характеристики анализаторов не выходит за пределы согласованного допуска.
Метрологически значимая часть ПО анализаторов и измеренные данные достаточно защищены от непреднамеренных и преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Технические характеристики
Метрологические и технические характеристики анализаторов приведены в таблице 2. Таблица 2
Наименование характеристики | Значение |
7861,7861HD, 7861HD-T2, 7862HD, 7862HD-T2 | 7863HD | 7865HD, 7865HD-T2, 7866HD, 7866HD-T2 |
1 | 2 | 3 | 4 |
Диапазон рабочих частот, МГц наземный поддиапазон: спутниковый поддиапазон: | от 45 до 865 от 950 до 2150 | от 5 до 865 | от 5 до 865 от 950 до 2150 |
Диапазон измерений уровня напряжения входного сигнала в диапазоне рабочих частот, дБмкВ наземный поддиапазон: спутниковый поддиапазон: | от 20 до 120 от 30 до 110 | от 20 до 120 | от 20 до 120 от 30 до 110 |
Пределы допускаемой абсолютной погрешности измерений уровня напряжения сигнала в диапазоне рабочих частот, дБ наземный поддиапазон: спутниковый поддиапазон: | ± 2 ± 3 | ± 2 | ± 2 ± 3 |
Стандарты | B, G, D, K, I, L, M, N, FM, несущая, C-OFDM, PAL, SE-CAM, NTSC, DVB-S, DVB-S2, DSS | B, G, D, K, I, L, M, N, FM, DVB-C, MCNS | B, G, D, K, I, L, M, N, FM, несущая, DVB-C, MCNS, DVB-T/H, DVB-T2, PAL, SECAM, NTSC, DVB-S, DVB-S2, DSS |
Габаритные размеры (длина х ширина х высота), мм, не более | 205 x 90 x 290 |
1 | 2 3 | 4 |
Масса, кг, не более | 2,1 | |
Напряжение питания от сети переменного тока частотой 50 Гц, В | от 100 до 240 | |
Потребляемая мощность, ВА, не более | 75 | |
Рабочие условия эксплуатации: температура окружающего воздуха, °С | 20±10 | |
Знак утверждения типа
Знак утверждения типа средства измерений наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель анализатора в виде наклейки.
Комплектность
Комплект поставки включает:
- анализатор цифровых и аналоговых ТВ сигналов Sefram модели 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD - 1 шт. (по запросу);
- комплект ЗИП- 1 шт.;
- методика поверки- 1 шт.;
- программное обеспечение- 1 шт;
- эксплуатационная документация- 1 к-т.
Поверка
осуществляется по документу МП 52417-13 «Инструкция. Анализаторы цифровых и аналоговых ТВ сигналов Sefram модели 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2 фирмы «Sefram», Франция. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» «23» декабря 2011 г.
Основные средства поверки:
частотомер электронно-счетный Ч3-66 (рег. № 9273-85) (пределы допускаемой относительной погрешности по частоте встроенного кварцевого генератора ± 5 10-7 за год),
генератор сигналов СВЧ R&S SMR40 (рег. № 35617-07) (диапазон частот от 10 МГц до 40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 3 10-6),
приемник измерительный R&S ESPI7 (рег. № 26743-09) (диапазон рабочих частот от
9 кГц до 7 ГГ ц, пределы допускаемой абсолютной погрешности измерений частоты 2 ГГц ± 3 Гц, пределы допускаемой абсолютной погрешности измерений уровня сигнала ± 0,7 дБ).
Сведения о методах измерений
Анализаторы цифровых и аналоговых ТВ сигналов Sefram модели 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к анализаторам цифровых и аналоговых ТВ сигналов Sefram моделей 7861, 7861HD, 7861HD-T2, 7862HD, 7862HD-T2, 7863HD, 7865HD,7865HD-T2, 7866HD, 7866HD-T2
Техническая документации фирмы-изготовителя.
Рекомендации к применению
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям, в том числе проведение исследовательских и испытательных работ в лабораторных и производственных условиях.
