Антенны рупорные широкополосные BBHA 9170, 52418-13

Назначение

Антенны рупорные широкополосные BBHA 9170 (далее по тексту - антенны) предназначены для измерений характеристик электромагнитных полей в диапазоне частот от 15 до 40 ГГц.

Описание

Конструктивно антенна имеет строение на основе пирамидального рупора с излучающим раскрывом прямоугольного сечения. К волноводному входу рупора пристыкован широкополосный коаксиально-волноводный переход с коаксиальным соединителем типа SMA розетка по ГОСТ РВ 51914-2002. Антенна вставлена в пластиковый корпус, выполняющий защитные функции и обеспечивающий удобство установки антенны. Для монтажа антенны в пластиковом корпусе имеются отверстия с резьбой 1/2" и 1/4".

Принцип действия антенны основан на преобразовании плотности потока энергии электромагнитного поля в соответствующую ей высокочастотную мощность в тракте.

Для измерений характеристик электромагнитных полей антенна подключается ко входу приемного измерительного устройства. Для возбуждения электромагнитного поля с нормированными значениями плотности потока энергии антенна подключаются ко выходу генератора сигналов СВЧ.

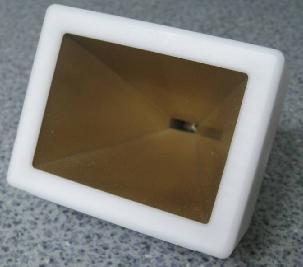

Внешний вид антенны приведен на рисунке 1.

**

Примечания.

* - место пломбировки от несанкционированного доступа; ** - место для нанесения наклеек.

Технические характеристики

Метрологические и технические характеристики антенн приведены в таблице 1. Таблица 1

Знак утверждения типа

Знак утверждения типа средства измерений наносится типографским способом на титульный лист руководства по эксплуатации и на лицевую панель антенн в виде наклейки.

Комплектность

Комплект поставки включает:

-    антенна рупорная широкополосная BBHA 9170 - 1 шт.;

-    методика поверки - 1 шт;

-    эксплуатационная документация - 1 к-т.

Поверка

осуществляется по документу МП 52418-13 «Инструкция. Антенны рупорные широкополосные BBHA 9170 фирмы «Schwarzbeck Mess-Elektronik OHG», Германия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 20.09.2012 г.

Основные средства поверки:

-    анализатор цепей E8363C, (рег. № 37176-08), диапазон рабочих частот от 0,01 до

40 ГГц, пределы допускаемой относительной погрешности установки частоты ± 110-6, уровень гармонических составляющих в выходном сигнале не более минус 20 дБ, диапазон мощности выходного сигнала от минус 87 до 2 дБмВт, пределы допускаемой относительной погрешности измерений модуля коэффициента передачи в диапазоне от минус 75 до 15 дБ -± 1 дБ, пределы допускаемой относительной погрешности измерений модуля коэффициента отражения в диапазоне от минус 25 до 10 дБ - ± 1 дБ;

-    комплект антенный измерительный АИК 1-40А/03, (рег. № 36492-07), диапазон рабочих частот от 12,4 до 40 ГГц, КСВН не более 1,5, коэффициент усиления не менее 25 дБ.

Сведения о методах измерений

Антенны рупорные широкополосные BBHA 9170. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к антеннам рупорным широкополосным BBHA 9170

ГОСТ РВ 51914-2002 «Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
