| Номер в госреестре | 52419-13 |
| Наименование СИ | Пробник высокочастотный |
| Обозначение типа СИ | 85024А |
| Изготовитель | "Agilent Technologies", Малайзия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 52419-13 |
| Наименование СИ | Пробник высокочастотный |
| Обозначение типа СИ | 85024А |
| Изготовитель | "Agilent Technologies", Малайзия |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Пробник высокочастотный 85024А (далее по тексту - пробник) предназначен для измерений мощности СВЧ и преобразования сигналов СВЧ в форму, удобную для дальнейшего их использования измерительными приборами.
Конструктивно пробник выполнен в корпусе, в который с одной стороны вмонтирован контактный элемент (штырь), соединенный непосредственно с высокочастотным усилителем. Питание усилителя обеспечивается блоком стабилизатора, на коаксиальный разъём типа N которого выводится выходной сигнал пробника.
Принцип действия пробника основан на усилении высокочастотных сигналов контролируемой электрической цепи и их передаче на входы измерительных приборов.

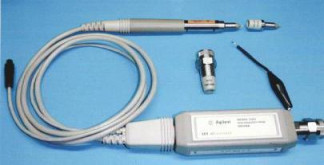

Внешний вид пробника приведен на рисунке 1.
Места пломбировки от несанкционированного доступа приведены на рисунке 2.
/
Метрологические и технические характеристики пробника приведены в таблице 1.
| Наименование характеристики | Значение характеристики |
| Диапазон частот, МГц | от 0,3 до 3000 |
| Среднее значение коэффициента передачи, дБ | 1 |
| Диапазон измерений мощности СВЧ | равен диапазону измерений мощности СВЧ средств измерений, с которыми пробник используется |
| Пределы допускаемой погрешности измерений мощности СВЧ, вызванной неравномерностью частотной характеристики, дБ: - в диапазоне частот от 300 кГц до 1,0 ГГц - в диапазоне частот от 1,0 до 3,0 ГГц | ± 1,25 ± 2,5 |
| Средний уровень шума (в полосе 3 ГГц), дБм, не более | минус 23 |
| Максимальное допустимое (пиковое) напряжение входного сигнала СВЧ, В: - без делителя 10:1 - с делителем 10:1 | 1,5 15 |
| Масса, кг, не более | 0,3 |
| Габаритные размеры (длинахширинахвысота), мм, не более | 1300x40x27 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность, % - атмосферное давление, кПа (мм рт. ст.) | 20±5 65±15 100±4 (750±30) |
| Напряжение питания постоянного тока | напряжение постоянного тока 15 В, минус 12,6 В от автономного источника питания либо от средств измерений, с которыми пробник используется |
наносится типографским способом на титульный лист руководства по эксплуатации.
Комплект поставки включает:
- пробник высокочастотный 85024А - 1 шт.;
- комплект делителей и принадлежностей - 1 шт.;
- руководство по эксплуатации - 1 шт.;
- методика поверки - 1 шт.;
- паспорт - 1 шт.
осуществляется по документу МП 52419-13 «Инструкция. Пробник высокочастотный 85024А фирмы «Agilent Technologies», Малайзия. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30.03.2012 г.
Основные средства поверки:
- анализатор электрических цепей векторный Agilent E5071C (рег. № 37231-08): диапазон частот от 9 кГц до 8,5 ГГц, пределы допускаемой абсолютной погрешности измерений модуля коэффициента передачи S21 ± 0,1 дБ в диапазоне частот от 300 кГц до 3 ГГц;
- ваттметр поглощаемой мощности М3-51 (рег. № 7055-79): диапазон частот от 0,01 до
7 2
17,85 ГГц, диапазон измерений поглощаемой мощности от 1-10 до 1-10 Вт, пределы допускаемой относительной погрешности измерений поглощаемой мощности ± (4 - 6) %.
Пробники высокочастотные 85024А фирмы «Agilent Technologies, Inc.», США. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к пробнику высокочастотному 85024А
Техническая документация фирмы «Agilent Technologies, Inc.», США.
Выполнение работ по оценке соответствия промышленной продукции установленным законодательством Российской Федерации обязательным требованиям (контроль параметров при настройке и ремонте СВЧ аппаратуры).
