| Номер в госреестре | 52424-13 |
| Наименование СИ | Аппаратура спутниковая геодезическая двухчастотная космических навигационных систем ГЛОНАСС/GPS |
| Обозначение типа СИ | Trimble GeoXR |
| Изготовитель | "Trimble Navigation Ltd.", США |
| Год регистрации | 2013 |
| Срок свидетельства | 17.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Руководство по эксплуатации | скачать |
Аппаратура спутниковая геодезическая двухчастотная космических навигационных систем ГЛОНАСС/GPS Trimble GeoXR (далее - аппаратура) предназначена для измерений координат и определения относительного местоположения объектов по сигналам навигационных космических аппаратов (НКА) систем ГЛОНАСС и GPS.
Принцип действия аппаратуры основан на непрерывном приеме и обработке сигналов космических навигационных систем ГЛОНАСС и GPS на частотах L1, L2, F1, F2.

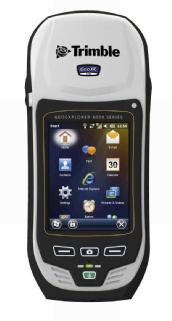

Конструктивно аппаратура выполнена в виде малогабаритного ручного прибора. Внешний вид аппаратуры приведен на рисунке 1.
а - место нанесения наклейки со знаком утверждения типа б - место пломбировки Рисунок 1 - Внешний вид аппаратуры Trimble GeoXR Программное обеспечение
Программное обеспечение (ПО) «Trimble Access», предназначено для управления режимами работы аппаратуры, сбора и отображения навигационной информации.
Дистрибутив ПО генерируется для каждого комплекта аппаратуры отдельно, в соответствии с серийным номером, согласно файлу лицензии, который хранится в базе данных производителя. ПО подлежит обновлению через сеть Интернет, аналогично генерации дистрибутива. Таким образом, ПО защищено от преднамеренных и непреднамеренных изменений производителем.
Метрологически значимая часть ПО и измеренные данные не требуют специальных средств защиты от преднамеренных и непреднамеренных изменений.
Идентификационные данные (признаки) ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО (подлежит обновлению) |
| Trimble Access | Trimble Access | 2012.10. |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Метрологические и технические характеристики аппаратуры приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение характеристики |
| Среднеквадратическая погрешность (СКП) измерений приращений координат в кодовом дифференциальном режиме (ГЛО-НАСС/GPS): - в плане - по высоте | 0,25 м + 1 мм/км 0,50 м + 1 мм/км |
| Среднеквадратическая погрешность (СКП) измерений приращений координат в режимах «статика» и «быстрая статика» (ГЛО-НАСС/GPS) (на внешнюю антенну): - в плане - по высоте | 3 мм + 0,5 мм/км 3,5 мм + 0,5 мм/км |
| Среднеквадратическая погрешность (СКП) измерений приращений координат в фазовом дифференциальном режиме реального времени (Real Time Kinematic) по сигналам (ГЛОНАСС/GPS) (на внешнюю антенну): - в плане - по высоте | 10 мм + 1,0 мм/км 15 мм + 1,0 мм/км |
| Среднеквадратическая погрешность (СКП) измерений приращений координат в фазовом дифференциальном режиме реального времени (Real Time Kinematic) по сигналам (ГЛОНАСС/GPS) (на встроенную антенну): - в плане - по высоте | 25 мм + 1,2 мм/км 40 мм + 1,5 мм/км |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 234х99х56 |
| Масса (с батареей), кг, не более | 0,925 |
| Диапазон рабочих температур, °C | от минус 20 до плюс 50 |
| Относительная влажность воздуха (неконденсированная), % | до 95 |
Знак утверждения типа наносится в верхнем левом углу Руководства по эксплуатации типографским или компьютерным способом, на корпус аппаратуры в виде наклейки.
Комплект поставки аппаратуры приведен в таблице 3. Таблица 3
| Наименование | Количество |
| Приемник ГНСС геодезический многочастотный Trimble GeoXR | 1 шт. |
| ГНСС антенна и кабель для нее длиной 1,5 м | 1 шт. |
| Кронштейн вехи | 1 шт. |
| Транспортировочный ящик | 1 шт. |
| Адаптер питания от сети переменного тока и набор международных вилок | 1 шт. |
| USB кабель для передачи данных | 1 шт. |
| Комплект аккумуляторных перезарядных батарей | 1 шт. |
| Набор этикеток с кодами устройства | 1 шт. |
осуществляется по МИ 2408-97 «ГСИ. Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».
Основные средства поверки: базисы между пунктами эталонного геодезического стенда ФГУП «ВНИИФТРИ» от 20 м до 120 км; электронный тахеометр-рабочий эталон ТБА 5005 (Рег. № 28964-05), диапазон измерений длины от 2,5 до 3500 м, СКП измерений длины
0,3 мм.
Аппаратура спутниковая геодезическая двухчастотная космических навигационных систем ГЛОНАСС/GPS Trimble GeoXR. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к аппаратуре спутниковой геодезической двухчастотной космических навигационных систем ГЛОНАСС/GPS Trimble GeoXR
Техническая документация фирмы-изготовителя.
Осуществление геодезической деятельности.
| Зарегистрировано поверок | 753 |
| Поверителей | 24 |
| Актуальность данных | 07.12.2024 |
