| Номер в госреестре | 52425-18 |
| Наименование СИ | Нутромеры трехточечные |
| Обозначение типа СИ | 44A, 44 EWR, 844А |
| Изготовитель | "Mahr GmbH", Германия |
| Год регистрации | 2018 |
| Срок свидетельства | 06.09.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Нутромеры трехточечные 44A, 44 EWR, 844A (далее по тексту - нутромеры) предназначены для контактных измерений внутренних диаметров сквозных и глухих отверстий относительным методом.
Принцип действия основан на преобразовании взаимного перемещения измерительных наконечников нутромеров в значение внутреннего диаметра измеряемой детали.
Нутромеры 44А состоят из микрометрической головки и съемной самоцентрирующейся измерительной головки с тремя боковыми развернутыми на 120° измерительными щупами. Микрометрическая головка представляет собой стебель, в котором закреплена резьбовая гайка. Для учета осевого перемещения микровинта в целых оборотах служит продольная шкала, интервал деления которой равен шагу микровинта, указателем для отсчета по этой шкале является торец барабана, закрепленного на микровинте. Для отсчета долей оборота микровинта служит круговая шкала (нониус) с радиальными штрихами, нанесенными на конусной части барабана микрометра. Шкалы на барабане и стебле хромированы. Для обеспечения постоянства измерительного усилия нутромеры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания.
Нутромеры 44 EWR состоят из микрометрической головки и съемной самоцентрирующейся измерительной головки с тремя боковыми развернутыми на 120° измерительными щупами. Имеют встроенное цифровое отсчетное устройство, расположенное между микрометрической головкой и измерительным стержнем, представляющее собой жидкокристаллический экран, а также кнопки, с помощью которых осуществляется ряд специальных функций, таких как установка на номинальный размер (PR), кнопка выбора единиц измерений миллиметры или дюймы (mm/inch), установка индикации на нуль для относительных измерений (O), переключение на абсолютное или относительное измерение (ABS). Для обеспечения постоянства измерительного усилия нутромеры снабжены специальным механизмом, отрегулированным на определенное усилие поворота или проскальзывания.
Нутромеры 844А состоят из микрометрической головки и съемной самоцентрирующейся измерительной головки с тремя боковыми развернутыми на 120° измерительными щупами. Имеют сменное отсчетное устройство в виде цифровой измерительной головки, которая устанавливается на продолжении стального стержня. Нутромер этой модификации имеет форму «пистолета» для удобного использования.
Нутромеры 844А комплектуются головкой измерительной цифровой MarCator 1086 R или MarCator 1086 Ri, или MarCator 1087 R, или MarCator 1087 Ri (рег. № 51231-12).
Нутромеры могут комплектоваться удлинителями для увеличения глубины измерений.
Нутромеры поставляются индивидуально или наборами, включающими от трех до четырех съемных самоцентрирующихся измерительных головок в зависимости от типоразмеров.
Пломбирование корпуса нутромеров от несанкционированного доступа не предусмотрено.

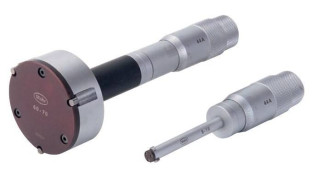

Общий вид нутромеров показан на рисунках 1 -3.
отсутствует.
Таблица 1 - Основные метрологические характеристики нутромеров 44 А
| Модификация | Диапазон измерений, мм | Значение отсчета по шкалам стебля и барабана, мм | Г лубина измерений, | мм, не более | Пределы допускаемой абсолютной погрешности*, мкм |
| на всю длину измерительной головки | с удлинителем 44 Av | ||||
| 44А | От 6 до 8 | 0,001 | 58 | 133 | ±4 |
| От 8 до 10 | 0,001 | 58 | 133 | ±4 | |
| От 10 до 12 | 0,001 | 58 | 133 | ±4 | |
| От 12 до 16 | 0,001 | 64 | 139 | ±4 | |
| От 16 до 20 | 0,001 | 64 | 139 | ±4 | |
| От 20 до 25 | 0,005 | 68 | 218 | ±4 | |
| От 25 до 30 | 0,005 | 68 | 218 | ±4 | |
| От 30 до 40 | 0,005 | 76 | 226 | ±4 | |
| От 40 до 50 | 0,005 | 76 | 226 | ±4 | |
| От 50 до 60 | 0,005 | 79 | 229 | ±5 | |
| От 60 до 70 | 0,005 | 79 | 229 | ±5 | |
| От 70 до 85 | 0,005 | 97 | 247 | ±5 | |
| От 85 до 100 | 0,005 | 97 | 247 | ±5 | |
| От 100 до 125 | 0,005 | 132 | 282 | ±6 | |
| От 125 до 150 | 0,005 | 132 | 282 | ±6 | |
| От 150 до 175 | 0,005 | 132 | 282 | ±7 | |
| От 175 до 200 | 0,005 | 132 | 282 | ±7 | |
| Примечание: * | - указаны без учета удлинителя 44 Av | ||||
| Модификация | Диапазон измерений, мм | Шаг дискретности, мм | Г лубина измерений, мм, не более | Пределы допускаемой абсолютной погрешности*, мкм | |
| на всю длину измерительной головки | с удлинителем 44 Av | ||||
| 44 EWR | От 6 до 8 | 0,001 | 58 | 133 | ±4 |
| От 8 до 10 | 0,001 | 58 | 133 | ±4 | |
| От 10 до 12 | 0,001 | 58 | 133 | ±4 | |
| От 12 до 16 | 0,001 | 64 | 139 | ±4 | |
| От 16 до 20 | 0,001 | 64 | 139 | ±4 | |
| От 20 до 25 | 0,001 | 68 | 218 | ±4 | |
| От 25 до 30 | 0,001 | 68 | 218 | ±4 | |
| От 30 до 40 | 0,001 | 76 | 226 | ±4 | |
| От 40 до 50 | 0,001 | 76 | 226 | ±4 | |
| От 50 до 60 | 0,001 | 79 | 229 | ±5 | |
| От 60 до 70 | 0,001 | 79 | 229 | ±5 | |
| От 70 до 85 | 0,001 | 97 | 247 | ±5 | |
| От 85 до 100 | 0,001 | 97 | 247 | ±5 | |
| От 100 до 125 | 0,001 | 132 | 282 | ±6 | |
| От 125 до 150 | 0,001 | 132 | 282 | ±6 | |
| От 150 до 175 | 0,001 | 132 | 282 | ±7 | |
| От 175 до 200 | 0,001 | 132 | 282 | ±7 | |
| Примечание: * - | указаны без учета удлинителя 44 Av | ||||
| Модификация | Диапазон измерений, мм | Шаг дискретности*, мм | Г лубина измерений, мм, не более | Пределы допускаемой абсолютной погрешности**, мкм | ||
| на всю длину измерительной головки | с удлинителем 44 Av | |||||
| 844А | От 6 до 8 | 0,0005; 0,001; | 58 | 133 | ±3 | |
| От 8 до 10 | 0,002; 0,005; | 58 | 133 | ±3 | ||
| От 10 до 12 | 0,01 | 58 | 133 | ±3 | ||
| От 12 до 16 | 64 | 139 | ±3 | |||
| От 16 до 20 | 64 | 139 | ±3 | |||
| От 20 до 25 | 68 | 218 | ±3 | |||
| От 25 до 30 | 68 | 218 | ±3 | |||
| От 30 до 40 | 76 | 226 | ±3 | |||
| От 40 до 50 | 76 | 226 | ±3 | |||
| От 50 до 60 | 79 | 229 | ±4 | |||
| От 60 до 70 | 79 | 229 | ±4 | |||
| От 70 до 85 | 97 | 247 | ±4 | |||
| От 85 до 100 | 97 | 247 | ±4 | |||
| От 100 до 125 | 132 | 282 | ±5 | |||
| От 125 до 150 | 132 | 282 | ±5 | |||
| От 150 до 175 | 132 | 282 | ±6 | |||
| От 175 до 200 | 132 | 282 | ±6 | |||
| Примечание: * - в зависимости от выбранного отсчетного устройства | ||||||
| ** - указаны без устройства | учета удлинителя 44 Av и без учета пределов допускаемой абсолютной погрешности сменного отчетного | |||||
| Модификация | Диапазон измерений, мм | Г абаритные размеры, | мм, не более | Масса, кг, не более | |
| длина | ширина | высота | |||
| 44А | От 6 до 8 | 27 | 27 | 158 | 0,37 |
| От 8 до 10 | 27 | 27 | 158 | 0,36 | |
| От 10 до 12 | 27 | 27 | 158 | 0,37 | |
| От 12 до 16 | 27 | 27 | 164 | 0,41 | |
| От 16 до 20 | 27 | 27 | 164 | 0,41 | |
| От 20 до 25 | 27 | 27 | 168 | 0,76 | |
| От 25 до 30 | 30 | 30 | 168 | 0,78 | |
| От 30 до 40 | 40 | 40 | 176 | 1,15 | |
| От 40 до 50 | 50 | 50 | 176 | 1,18 | |
| От 50 до 60 | 60 | 60 | 179 | 1,52 | |
| От 60 до 70 | 70 | 70 | 179 | 1,58 | |
| От 70 до 85 | 85 | 85 | 197 | 1,75 | |
| От 85 до 100 | 100 | 100 | 197 | 1,83 | |
| От 100 до 125 | 125 | 125 | 232 | 2,53 | |
| От 125 до 150 | 150 | 150 | 232 | 2,69 | |
| От 150 до 175 | 175 | 175 | 232 | 3,68 | |
| От 175 до 200 | 200 | 200 | 232 | 3,89 | |
Таблица 5 - Габаритные размеры и масса нутромеров 44 EWR
| Модификация | Диапазон измерений, мм | Габаритные размеры, | мм, не более | Масса, кг, не более | |
| длина | ширина | высота | |||
| 44 EWR | От 6 до 8 | 26 | 56 | 208 | 1,18 |
| От 8 до 10 | 26 | 56 | 208 | 1,19 | |
| От 10 до 12 | 26 | 56 | 208 | 1,19 | |
| От 12 до 16 | 26 | 56 | 214 | 1,21 | |
| От 16 до 20 | 26 | 56 | 214 | 1,22 | |
| От 20 до 25 | 26 | 56 | 218 | 1,25 | |
| От 25 до 30 | 30 | 58 | 218 | 1,27 | |
| От 30 до 40 | 40 | 63 | 226 | 1,25 | |
| От 40 до 50 | 50 | 68 | 226 | 1,29 | |
| От 50 до 60 | 60 | 73 | 229 | 1,32 | |
| От 60 до 70 | 70 | 78 | 229 | 1,36 | |
| От 70 до 85 | 85 | 86 | 247 | 1,83 | |
| От 85 до 100 | 100 | 100 | 247 | 1,95 | |
| От 100 до 125 | 125 | 125 | 282 | 2,70 | |
| От 125 до 150 | 150 | 150 | 282 | 2,88 | |
| От 150 до 175 | 175 | 175 | 282 | 3,82 | |
| От 175 до 200 | 200 | 200 | 282 | 4,00 | |
| Модификация | Диапазон измерений, мм | Г абаритные размеры* | , мм, не более | Масса, кг, не более | |
| длина | ширина | высота | |||
| 844А | От 6 до 8 | 32 | 133 | 163 | 1,69 |
| От 8 до 10 | 32 | 133 | 163 | 1,70 | |
| От 10 до 12 | 32 | 133 | 163 | 1,71 | |
| От 12 до 16 | 32 | 133 | 169 | 1,76 | |
| От 16 до 20 | 32 | 133 | 169 | 1,72 | |
| От 20 до 25 | 32 | 133 | 173 | 1,66 | |
| От 25 до 30 | 32 | 133 | 173 | 2,05 | |
| От 30 до 40 | 40 | 133 | 181 | 1,99 | |
| От 40 до 50 | 50 | 133 | 181 | 2,07 | |
| От 50 до 60 | 60 | 133 | 184 | 2,08 | |
| От 60 до 70 | 70 | 138 | 184 | 2,08 | |
| От 70 до 85 | 85 | 146 | 202 | 2,27 | |
| От 85 до 100 | 100 | 153 | 202 | 2,39 | |
| От 100 до 125 | 125 | 166 | 237 | 2,86 | |
| От 125 до 150 | 150 | 178 | 237 | 3,04 | |
| От 150 до 175 | 175 | 189 | 237 | 4,03 | |
| От 175 до 200 | 200 | 203 | 237 | 4,24 | |
| Примечание: * | - без учета габаритных размеров сменного отсчетного устройства | ||||
Таблица 7 - Условия эксплуатации, параметр шероховатости измерительных поверхностей и средний срок службы__
| Наименование характеристики | Значение |
| Условия эксплуатации: -нормальная область значений температур, °С -рабочая область значений температур, °С -относительная влажность воздуха, %, не более | от +17 до +23 от +5 до +40 80 |
| Параметр шероховатости Rz измерительных поверхностей по ГОСТ 2789-73, мкм, не более | 0,8 |
| Средний срок службы, лет | 5 |
наносится на титульный лист паспорта типографским методом. Комплектность средства измерений
Таблица 8 - Комплектность средств измерений, поставляемых отдельно
| Наименование | Обозначение | Количество |
| Нутромер | - | 1 шт. |
| Ключ | - | 1 компл. |
| Элемент питания | - | 1 шт. |
| Г оловка измерительная цифровая (для нутромеров 844А в зависимости от заказа) | MarCator 1086 R MarCator 1086 Ri MarCator 1087 R MarCator 1087 Ri | 1 шт. |
| Футляр | - | 1 шт. |
| Наименование | Обозначение | Количество |
| Паспорт: | ||
| - для нутромеров 44А | НТ.01.44А.ПС | 1 экз. |
| - для нутромеров 44 EWR | НТ.01.44EWR.ПС | 1 экз. |
| - для нутромеров 844А | НТ.01.844А.ПС | 1 экз. |
| Методика поверки | МП 203-34-2018 | 1 экз. |
Таблица 9 - Комплектность средств измерений, поставляемых в наборе
| Наименование | Обозначение | Количество |
| Нутромер | - | 1 комплект |
| Ключи | - | 1 комплект |
| Элемент питания (для нутромеров 44 EWR и 844А) | - | 1 комплект |
| Головка измерительная цифровая (для нутромеров 844А в зависимости от заказа) | MarCator 1086 R MarCator 1086 Ri MarCator 1087 R MarCator 1087 Ri | 1 шт. |
| Кольцо эталонное 355 Е (рег. № 4359710) | - | 1 комплект |
| Футляр | - | 1 шт. |
| Паспорт: - для нутромеров 44А - для нутромеров 44 EWR - для нутромеров 844А | НТ.01.44А.ПС НТ.01.44EWR.ПС НТ.01.844А.ПС | 1 экз. 1 экз. 1 экз. |
| Методика поверки | МП 203-34-2018 | 1 экз. |
осуществляется по документу МП 203-34-2018 «Нутромеры трехточечные 44A, 44 EWR, 844A. Методика поверки», утвержденным ФГУП «ВНИИМС» 26 июля 2018 г.
Основное средство поверки:
- рабочие эталоны 4-го разряда по ГОСТ Р 8.763-2011 - кольца измерительные. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1 • 10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм Техническая документация фирмы-изготовителя
