Счетчики электрической энергии постоянного тока электронные СКВТ-Э621, 52427-13

Назначение

Счетчики электрической энергии постоянного тока электронные СКВТ-Э621 предназначены для измерения и учета электрической энергии в режиме потребления (прямом) или в режиме потребления и возврата (прямом и реверсивном) на электроподвижном составе железных дорог и городского транспорта, на тяговых подстанциях и других объектах.

Описание

Принцип работы счетчика основан на операциях перемножения двух аналоговых сигналов, пропорциональных силе тока и напряжению измеряемой сети, с последующим цифровым интегрированием и преобразованием результата в последовательность импульсов, количество которых пропорционально потребленной или возвращенной энергии и отображения результатов учета энергии на ЖКИ.

Счетчик состоит из измерительного блока, делителя высокого напряжения, блоков питания и жидко-кристаллического дисплея (далее-ЖКИ).

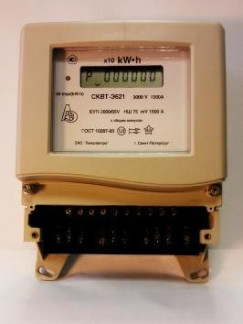

Общий вид счетчика представлен на рисунке 1

Счетчик работает совместно с наружным взаимозаменяемым шунтом 75ШС или 150ШС. Питание счетчика осуществляется от измерительной сети через балластное устройство питания (далее - БУП) или от вспомогательной сети питания.

Счетчик имеет импульсный выход.

Счетчик имеет функцию передачи данных дистанционным способом.

Счетчики в зависимости от исполнения различаются:

- схемой включения («с общим минусом» или «с общим плюсом»);

-    способом питания (от измерительной сети через БУП или от вспомогательной сети постоянного или переменного тока);

-    видом учитываемой энергии (потребляемая или потребляемая и возвращаемая). Конструкция счетчика предусматривает раздельную установку пломб на кожухе и на крышке зажимной коробки.

Программное обеспечение

Встроенное в микроконтроллер программное обеспечение предусматривает введение калибровочных коэффициентов по каналам тока и напряжения при калибровке счетчика, а также при выборе вариантов исполнения счетчика по номинальным значениям тока и напряжения. Коэффициенты коррекции заносятся в микроконтроллер в процессе производства при снятии аппаратной защиты. Технологический интерфейс и аппаратная защита расположены на печатной плате внутри пломбируемого корпуса счетчика, при этом изменение программы и установленных параметров встроенного программного обеспечения не может быть произведено без нарушения пломб госповерителя.

При начальной инициализации проводится самодиагностика целостности данных счетчика и конфигурирование регистров микроконтроллера. Так же проводится проверка состояния батареи, обеспечивающей питание микроконтроллера при выключенном сетевом питании. В режиме питания от батареи, встроенный в микроконтроллере драйвер ЖКИ обеспечивает вывод на экран учтённой электрической энергии. При разряде батареи микроконтроллер фиксирует код ошибки и выводит соответствующее сообщение на ЖКИ. При обнаружении критических нарушений, влияющих на метрологические характеристики и целостность данных учета, счетчик выводит на ЖКИ только код ошибки.

Для защиты программы от зависаний используется внешний аппаратный сторожевой таймер. Данный таймер осуществляет сброс (рестарт) микроконтроллера, если в течение 20 секунд программа не сформирует импульс на специальном входе сторожевого таймера. Изменение программы в ПЗУ контроллера возможно только при использовании программатора, который подключается к специальному разъему на электронном модуле счетчика. Доступ к этому разъему возможен только при снятой крышке корпуса счетчика с нарушением заводской пломбировки. Изменение программы другими средствами, в том числе и через внешний интерфейс пользователя невозможно.

Изменение регистров, в которых хранятся метрологические калибровочные коэффициенты, заводской номер счетчика, накопления электроэнергии по тарифам в процессе эксплуатации счетчика, в том числе и по последовательному интерфейсу, невозможно. Данные регистры инициализируются на этапе производства при снятой крышке корпуса счетчика. Для разрешения уровня доступа «запись» к этим регистрам дополнительно требуется установить на электронном модуле счетчика аппаратную перемычку. Кроме того, доступ к последовательному интерфейсу при закрытой крышке счётчика невозможен.

Для доступа с уровнем «запись» к остальным данным, например регистрам часов реального времени, требуется пароль.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Уровень защиты ПО счетчика от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Основные метрологические и технические характеристики счетчиков приведены в таблице 1.

Таблица 1

Знак утверждения типа

Знак утверждения типа наносится на щиток счетчика офсетной печатью (или другим способом, не ухудшающим качества) и на титульный лист паспорта типографским способом.

Комплектность

В комплект поставки счетчика входят:

-    счетчик с крышкой зажимной коробки    1 шт.;

-    БУП*    1 шт.;

-    шунт 75ШС или 150ШС**    1 шт.;

-    соединительные провода***    1 компл.;

-    монтажная панель***    1 шт.;

-    паспорт ЛЕЭЛ.411155.001 ПС    1 экз.;

-    руководство по среднему ремонту ЛЕЭЛ.411155.001 РС*** 1 экз.;

-    методика поверки ЛЕЭЛ.411155.001 ПМ ***

-    программа параметризации счетчика

и кабель для связи с ЭВМ***    1 экз.

Примечание: * поставляется только для счетчика с питанием от измеряемой сети;

** шунт поставляется по требованию заказчика;

*** поставляется по отдельному договору или запросу.

Поверка

осуществляется по документу ЛЕЭЛ.411155.001 ПМ «Счетчики электрической энергии постоянного тока электронные СКВТ-Э621», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева» в декабре 2012 г.

Основные средства поверки:

-    Универсальная пробойная установка УПУ-10; испытательное напряжение до 10 кВ; погрешность установки напряжения ± 5 %;

-    Частотомер электронно-счетный ЧЗ-63/1,измеряемая частота 0,1 Гц до 200 МГц;

-    Вольтметры В7-54 (2 шт.): переделы измерения напряжения 0,2; 2 В. Погрешность измерения 0.008% + 4мкВ. Предел измерения сопротивления 2Мом, погрешность измерения 0,03% + 40 Ом;

-    Источники питания Б5-43А (2 шт.), Выходное напряжение от 0 до 10В, ток нагрузки 0 - 3А, нестабильность напряжения ±(0.005% иуст + 0,005% имакс );

-    Источник питания Б5-47; выходное напряжение 0,1 - 29,9 В;Ток нагрузки 0,01 - 2,99 А;

Сведения о методах измерений

отсутствуют

Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии постоянного тока электронные СКВТ-Э621

ГОСТ 10287-83 «Счетчики электрической энергии постоянного тока. Общие технические условия».

ГОСТ 8.022-91 Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 - 10'1.. .30 А.

ТУ 4228-003-77743987-2012 «Счетчики электрической энергии постоянного тока электронные СКВТ-Э621».

Рекомендации к применению

-    выполнение государственных учетных операций.
