Машины испытательные электромеханические Cortest, 52428-13

Назначение

Машины испытательные электромеханические Cortest предназначены для измерения силы и деформации при испытаниях образцов материалов на растяжение с медленной скоростью деформации.

Описание

Принцип действия машин заключается в приложении силы к испытуемому образцу для его деформации и измерении величины электрических сигналов, поступающих от первичных преобразователей (датчиков) перемещений и силы, пропорциональных деформации и приложенной силе, вызвавшей эту деформацию.

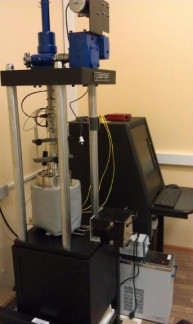

Машины конструктивно состоят из силовой рамы, силового привода, механизма ручного перемещения и регулировки положения штока силового привода, датчика силы, датчиков перемещений, устройств для установки испытуемых образцов, электронного блока управления.

Силовая рама состоит из основания, четырех стальных вертикальных колонн и траверсы, механически зафиксированной в крайнем верхнем положении на колоннах.

Силовой привод установлен на силовой раме и состоит из штока и шагового электродвигателя с механическим редуктором, механизма ручного перемещения, предназначенного для перемещения штока силового привода при отключённом электродвигателе.

Испытуемый образец устанавливается между штоком силового привода и неподвижными силовыми элементами рамы при помощи устройств для установки. Сила прикладывается к испытываемому образцу через подвижный шток силового привода и устройства для установки и измеряется датчиком силы. Датчики перемещений закреплены на штоке силового привода и измеряют линейное перемещение штока силового привода относительно неподвижных элементов силовой рамы или устройств для установки образцов. Сигналы от датчиков силы и перемещения поступают в электронный блок управления.

Электронный блок управления регистрирует выходные электрические сигналы датчиков силы и перемещения, пропорциональные величине силы и перемещения, производит обработку, хранение, передачу данных и формирует сигналы управления машиной.

Машины могут быть укомплектованы дополнительными датчиками продольной и поперечной деформации, как контактными, так и бесконтактными, а также термо-, крио-, барокамерами для испытаний образцов в различных средах.

Машины испытательные электромеханические серии Cortest выпускаются в двух модификациях:

Cortest CERT-50kN/SSRT/ DCPD - испытания с медленной скоростью деформации при растяжении и измерение длины трещины методом замера падения электрического потенциала;

Cortest CERT-50kN/SSRT/DCPD/CF - испытания с медленной скоростью деформации при растяжении, измерение длины трещины методом замера падения электрического потенциала, циклическая долговечность;

и отличаются типом электродвигателя и механического редуктора, для обеспечения разной скорости нагружения.

Программное обеспечение

Программное обеспечение предназначено для управления работой машины испытательной, обработки результатов измерений и подготовки отчетов об испытаниях образцов. Программное обеспечение автономное, устанавливается на компьютер с установочного диска. Разделение на метрологически значимую и незначимую части не предусмотрено разработчиком. Применённые средства защиты от преднамеренных и непреднамеренных изменений и несанкционированных модификаций ПО соответствует уровню защиты «А» по МИ 32862010 .

Идентификационные данные ПО

Пределы допускаемой относительной погрешности измерения нагрузки в диапазоне от 0.5 кН до 50 кН (в % от измеряемой нагрузки)

Пределы допускаемой относительной погрешности измерения перемещений в диапазоне от 5 мм до 40 мм (в % от измеряемого перемещения) Пределы допускаемой абсолютной погрешности измерения перемещений в диапазоне от 0 мм до 5 мм, мм

±0.5

±1.0

±0,05

Технические характеристики указаны в Таблице 1. Таблица 1.

Знак утверждения типа

наносится на боковую поверхность корпуса машины в виде наклейки и на титульный лист руководства по эксплуатации типографским способом.

Комплектность

Поверка

осуществляется по документу МП ТИнТ 72-2012 «Машины испытательные электромеханические Cortest, Методика поверки», утверждённому ГЦИ СИ ООО «ТестИнТех» 08.11.2012 г.

Основное поверочное оборудование:

-    рабочие эталоны (динамометры) 2-го разряда с 5=0,12 % в соответствии с ГОСТ Р 8.663-2009 «Государственная поверочная схема для средств измерений силы»;

-    штангенрейсмас ШРЦ-250-0,01 ГОСТ 164-90;

-    индикатор ИЧ10 кл. 0 ГОСТ 577-68;

-    термометр по ГОСТ 13646 с диапазоном измерения температур (0-50) °С, цена деления 1 °С.

При проведении поверки допускается применять другое поверочное оборудование и средства измерений с метрологическими характеристиками, не хуже рекомендованных.

Сведения о методах измерений

«Техническое описание, инструкция по эксплуатации, паспорт. CORTEST^O)

Нормативные документы, устанавливающие требования к машинам испытательным электромеханическим Cortest

1.    ГОСТ 28840-90 «Машины для испытаний материалов на растяжение, сжатие и изгиб. Общие технические требования»;

2.    Техническая документация фирмы «CORTEST, INCORPORATED», США.

Рекомендации к применению

-    при выполнении работ по оценке соответствия промышленной продукции и продукции других видов установленным законодательством Российской Федерации обязательным требованиям.
