| Номер в госреестре | 52435-13 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | GAM/GAE/K/4MC |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
| Год регистрации | 2013 |
| Срок свидетельства | 21.11.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ОАМ/ОАЕ/К/4МС являются масштабными преобразователями тока, предназначенными для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Принцип действия трансформаторов тока ОАМ/ОАЕ/К/4МС заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток. Трансформаторы тока ОАМ/ОАЕ/К/4МС это трансформаторы внутренней установки, предназначенные для использования в составе комплектных распределительных устройств (КРУ) различного типа с уровнем напряжения до 24 кВ. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

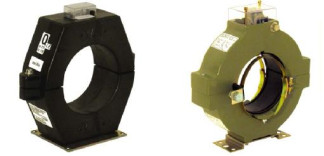

Общий вид трансформаторов тока ОАМ/ОАЕ/К/4МС представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на корпуса
рис.1.
Основные метрологические и технические характеристики трансформаторов тока GAM/GAE/K/4MC приведены в таблице 1.
Таблица 1_
| Характеристика | Значение | Примечание |
| Количество вторичных обмоток | 1 | |
| Номинальный первичный ток (I1H), А | 30 - 1000 | |
| Номинальный вторичный ток (I2H), А | 1 или 5 | |
| Номинальная вторичная нагрузка (cos9=0.8), В-А | 1 - 30 | Соотношения классов точности и номинальных нагрузок указано в паспорте каждого трансформатора PX - по МЭК 60044-1 -2003, пп. 2.3.11; 14. |
| Номинальные классы точности: - измерительных обмоток - обмоток для защиты | 0,2; 0,5; 1,0; 3,0 5Р; 10Р; PX | |
| Номинальная предельная кратность тока вторичной обмотки (для защиты) не менее | 5 - 20 | В зависимости от заказа |
| Номинальный коэффициент безопасности вторичной обмотки для измерения не более | 5 - 20 | |
| Ток термической стойкости 11Т, кА/с | 60 I1H min.; 300 кА max. | |
| Ток динамической стойкости 1д, кА | 2,5 1хт | |
| Уровень изоляции, кВ | 0,72 | 0,72 кВ при непосредственном контакте токоведущей шины с корпусом трансформатора |
| Средний срок службы, лет | 25 | |
| Г абаритные размеры (диаметр х высота), не более, мм | 352х110 | |
| Масса трансформатора, не более, кг | 6 |
Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.
1 Трансформатор тока 1 шт.;
2 Паспорт 1 экз.
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
-эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001+1,0)%, (0,1+20) мин.
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформаторам тока GAM /GAE/КММС
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1.Трансформаторы тока. Техническая документация фирмы-изготовителя.
