| Номер в госреестре | 52435-20 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | GAM/GAE/K/4MC |
| Изготовитель | "Zelisko Elektrik Sanayi ve Ticaret Limited Sirketi", Турция; Фирма "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Чехия |
| Год регистрации | 2020 |
| Срок свидетельства | 24.03.2025 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Трансформаторы тока GAMУGAEУКУ4МС являются масштабными преобразователями тока, предназначенными для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Принцип действия трансформаторов тока основан на использовании явления электромагнитной индукции. Ток первичной обмотки трансформаторов создает переменный магнитный поток в магнитопроводе, вследствие чего во вторичной обмотке создается ток, пропорциональный первичному току.
Трансформаторы тока GAMУGAEУКУ4МС - это шинные трансформаторы внутренней установки, предназначенные для использования в составе комплектных распределительных устройств (КРУ) различного типа с уровнем напряжения до 24 кВ. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.
Трансформаторы выполнены на тороидальных сердечниках из материалов с высокой магнитной проницаемостью и симметричным распределением обмоток. Геометрические параметры (внешний диаметр, диаметр окна и высота) определяются заказом в соответствии с параметрами КРУ.
Трансформаторы тока GAMУGAEУКУ4МС отличаются значениями номинальных первичных токов, конструкцией корпуса, габаритными размерами и массой. Обозначения каждого из исполнений трансформаторов в документах на поставку и эксплуатационных документах могут содержать помимо буквенного обозначения (указанных в настоящем описании типа), так и до 4-х цифровых символов, относящихся к конструктивным особенностям вводов, к установочным размерам и видам КРУ, для которых они предназначены.

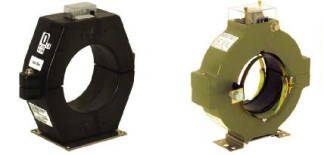

Общий вид трансформаторов тока GAMУGAEУКУ4МС схема пломбировки от несанкционированного доступа и место нанесения знака поверки представлены на рисунке 1.
отсутствует.
| Таблица 1 - Метрологические характе | ристики | |
| Наименование характеристики | Значение | Примечание |
| Номинальное напряжение, кВ | 0,72 | 0,72 кВ при непосредственном контакте токоведущей шины с корпусом трансформатора |
| Количество вторичных обмоток | 1 | |
| Номинальный первичный ток (11н), А | от 30 до 10000 | В зависимости от заказа |
| Номинальный вторичный ток (12н), А | 1 или 5 | В зависимости от заказа |
| Номинальная вторичная нагрузка с коэффициентом мощности cos92=0.8, В-А | от 1 до 100 | Соотношения классов точности и номинальных нагрузок указано в паспорте каждого трансформатора PX - по ГОСТ Р МЭК 61869-2-2015, п.п. 5.6.202.4 |
| Классы точности трансформатора или вторичной обмотки: - для измерений, для учета - для измерений и защиты | 0,2; 0,2S; 0,5; 0,5S; 1,0; 3,0 5Р; 10Р; PX | |
| Номинальная предельная кратность вторичных обмоток для защиты | от 5 до 100 | В зависимости от заказа |
| Номинальный коэффициент безопасности приборов вторичных обмоток для измерений | от 5 до 20 | В зависимости от заказа |
| Климатическое исполнение по ГОСТ 15150-69 | УХЛ3.1 и УХЛ3 | |
Таблица 2 - Основные технические характеристики
| Наименование характеристики | Значение |
| Средний срок службы, лет | 25 |
| Средняя наработка на отказ, ч | 260000 |
| Ток термической стойкости 11Т, кА/с | 60 11Н min.; 300 кА max. |
| Ток электродинамической стойкости 1д, кА | 2,5 11т |
| Габаритные размеры (диаметр х высота), мм, не более | 600х300 |
| Масса трансформатора, кг, не более | 600 |
наносится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.
Таблица 3 - Комплектность трансформаторов тока GAM/GAE/K/4MC
| Наименование | Обозначение | Количество |
| Трансформатор тока измерительный | GAM/GAE/К/4МС | 1 шт. |
| Паспорт | Трансформатор тока GAM/GAE/К/4МС | 1 экз. |
осуществляется по документу ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки».
Основные средства поверки:
- трансформатор тока измерительный лабораторный ТТИ-5000.5 регистрационный номер в Федеральном информационном фонде 27007-04;
- прибор сравнения КНТ-05, регистрационный номер в Федеральном информационном фонде 37854-08;
- магазин нагрузок МР 3027, регистрационный номер в Федеральном информационном фонде 34915-07.
Допускается применение аналогичных средств поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.
Знак поверки наносится в виде наклейки с оттиском клейма поверителя на корпус трансформатора, как показано на рисунке 1.
приведены в эксплуатационном документе.
ГОСТ Р 8.859-2013 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений коэффициента и угла масштабного преобразования синусоидального тока
ГОСТ 7746-2015 Трансформаторы тока. Общие технические условия ГОСТ 8.217-2003 ГСИ. Трансформаторы тока. Методика поверки
ГОСТ Р МЭК 61869-2-2015 Трансформаторы измерительные. Часть 2. Дополнительные требования к трансформаторам тока
Техническая документация фирмы-изготовителя
