| Номер в госреестре | 52436-13 |
| Наименование СИ | Трансформаторы тока |
| Обозначение типа СИ | ELK/VIS |
| Изготовитель | "Dr.Techn.Josef ZELISKO Fabrik fuer Elektrotechnik und Maschinenbau G.m.b.H", Австрия |
| Год регистрации | 2013 |
| Срок свидетельства | 21.11.2022 |
| МПИ (интервал между поверками) | 8 лет |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Трансформаторы тока ELK/VIS (далее трансформаторы) являются масштабными преобразователями тока, предназначенными для выработки сигнала измерительной информации для электрических измерительных приборов, устройств защиты и сигнализации в электрических системах переменного тока частоты 50 Гц и 60 Гц.
Принцип действия трансформаторов тока ELK/VIS заключается в том, что токи в первичной и вторичной обмотках обратно пропорциональны числу витков этих обмоток.
Трансформаторы тока ELK/VIS это трансформаторы внутренней установки с газовой изоляцией, которыми комплектуются КРУ различного типа с уровнем напряжения до 800 кВ. Трансформаторы ELK/VIS выпускаются двух исполнений - однофазные и трехфазные. Геометрические параметры ELK/VIS (внешний диаметр, диаметр окна и высота) определяются заказом в соответствии с параметрами КРУ. Климатическое исполнение соответствует УХЛ, категория размещения 3.1 ГОСТ 15150-69.

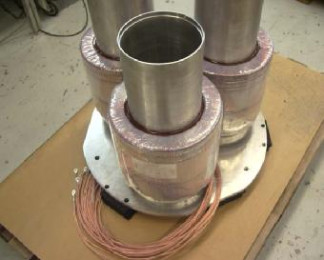

Общий вид трансформаторов тока ELK/VIS представлен на рис. 1. Клеймение трансформаторов после поверки осуществляется в виде наклейки на корпуса.
Основные метрологические и технические характеристики трансформаторов тока ELK/VIS приведены в таблице1.
Таблица 1
| Характеристика | Значение | Примечание |
| Количество вторичных обмоток | 1 - 6 | |
| Номинальный первичный ток (I1H), А | 10 - 4000 | |
| Номинальный вторичный ток (I2H), А | 1 или 5 | |
| Номинальная вторичная нагрузка (cos9=0,8), В-А | 1 - 30 | Соотношения классов точности и номинальных нагрузок (в зависимости от заказа) указано в паспорте каждого трансформатора PX - по МЭК 60044-1 -2003, пп. 2.3.11; 14. |
| Номинальные классы точности: - измерительных обмоток - обмоток для защиты | 0,2S; 0,2; 0,5S; 0,5; 1,0; 3,0 5Р; 10Р; PX | |
| Номинальная предельная кратность тока вторичной обмотки (для защиты) не менее | 5 - 100 | В зависимости от заказа |
| Номинальный коэффициент безопасности вторичной обмотки для измерения не более | 5 - 20 | В зависимости от заказа |
| Ток термической стойкости I1t, кА/с | 60 Im min.; 100 кА max. | |
| Ток динамической стойкости !д, кА | 2,5 I^ | |
| Уровень изоляции, кВ | 0,72 | 0,72 кВ при непосредственном контакте токоведущей шины с корпусом трансформатора |
| Средний срок службы, лет | 25 | |
| Г абаритные размеры (диаметр х высота), мм, не более | 320х680 | для однофазного трансформатора |
| Масса трансформатора, кг, не более | 300 |
Знак утверждения типа наносится на корпус трансформатора в виде наклейки и на титульном листе паспорта типографским способом.
1 Трансформатор тока 1 шт.;
2 Паспорт 1 экз.
осуществляется по ГОСТ 8.217-2003 «ГСИ Трансформаторы тока. Методика поверки». Основные средства поверки:
-эталонный трансформатор И512, КТ 0,05 (0,5 - 3000)А, 1 и 5 А;
- прибор сравнения КТ.01, ПГ (0,001+1,0)%, (0,1+20) мин.
Отсутствуют
Нормативные и технические документы, устанавливающие требования к трансформаторам тока ELK/VIS
ГОСТ 7746-2001 ГСИ Трансформаторы тока. Общие технические условия.
ГОСТ 8.217-2003 Трансформаторы тока. Методы и средства поверки.
МЭК 60044-1 - 2003 Трансформаторы измерительные. Часть 1.Трансформаторы тока. Техническая документация фирмы-изготовителя.
