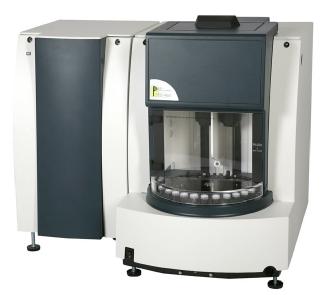

Системы капиллярного электрофореза PrinCE мод. 250, 560, C760, C770, 52438-13

Назначение

Системы капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770 (далее - системы) предназначены для измерений содержания микропримесей в воде, напитках и других веществах, выявления близких по строению веществ (белков, пептидов, аминокислот, красителей, ионов металлов, анионов), контроля качества продукции, технологического контроля и идентификации пищевых продуктов.

Описание

Принцип действия системы капиллярного электрофореза "PrinCE" заключается в разделении анализируемой пробы в капилляре под действием электрического поля, благодаря различной подвижности ионов, и последующем детектировании индивидуальных компонентов детекторами: на диодной матрице, кондуктометрическим, ультрафиолетовым. Способ дозирования пробы в системах - гидродинамический или электрокинетический.

Все системы капиллярного электрофореза "PrinCE" снабжены устройствами динамического контроля давления (DCI) и автоматической системой подачи проб.

Модель "PrinCE" 250 - наиболее простая, в ней устройство автоматической подачи проб рассчитано на три анализируемых образца и один буферный раствор. Модель 560 комплектуется дополнительным устройством ввода/вывода буферного раствора. Модели C760, C770 в дополнение к возможностям предшествующих систем оснащены детектором на диодной матрице повышенной чувствительности.

Все модели могут отличаться наличием/отсутствием системы контроля температуры для защиты образцов и буферных растворов от испарения и разложения; значением промывочного давления; расположением детектора (левое/правое), а также количеством диодов в диодной матрице (512 диодов для модели С760; 1024 диода для модели С770).

Управление "PrinCE" осуществляется с помощью персонального компьютера.

Программное обеспечение

Для работы с системами капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770 используют следующие программы:

DAx - используют для управления и обработки результатов анализа с системами капиллярного электрофореза "PrinCE" модели 250, 560;

Dax 3D - используют для управления и обработки результатов анализа с системами капиллярного электрофореза "PrinCE" модели C750, C770;

WinPrinCE - используют для управления системами капиллярного электрофореза "PrinCE" модели 250, 560.

UniChrom - используют для обработки результатов анализа с системами капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770 с кондуктометрическим детектором или УФ детектором.

Программное обеспечение DAx, Dax 3D, WinPrinCE дает возможность задавать и контролировать режимные параметры: температуру капилляра, длины волн. С помощью программного обеспечения задают программу проведения анализа. Все выполняемые системой капиллярного электрофореза "PrinCE" операции, в том числе и ошибки, постоянно записываются в протокольный журнал.

Вариант программно-аппаратного обеспечения указывается в специальном изображении, выводимом на экран. Для проверки правильности работы прибора действует встроенная программа самоконтроля, запускаемая при включении системы капиллярного электрофореза "PrinCE". При удовлетворительных результатах на экран выводится сообщение о готовности. Обнаружение возможных ошибок сопровождается подсказывающей информацией о причинах и мерах по устранению. Все выполняемые действия (включая все дополнительные сообщения) записываются в электронный протокольный журнал с указанием даты и времени.

Идентификационные данные программного обеспечения

Таблица 1

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - "С" - метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Непреднамеренные и преднамеренные изменения системой не принимаются.

Доступ ограничен паролем. Используют защищенный файл, в который не могут быть внесены изменения.

Технические характеристики

Диапазон длин волн детектора на диодной матрице и ультрафиолетового детектора, нм:

-    модель 250, модель 560

-    модель С760

-    модель С 770

Уровень флуктуационных шумов нулевого сигнала (боратный буфер с молярной концентрацией 0,01 моль/дм3 в деионизированной воде), не более:

-    детектора на диодной матрице, е.о.п.

-    ультрафиолетового детектора, е.о.п.

-    кондуктометрического детектора (деионизированная вода), В Дрейф нулевого сигнала (боратный буфер с молярной концентрацией 0,01 моль/дм3 в деионизированной воде), не более:

-    детектора на диодной матрице, е.о.п./ч

-    ультрафиолетового детектора, е.о.п./ч

-    кондуктометрического детектора (деионизированная вода), В/ч Предел детектирования, г/см , не более:

-    детектора на диодной матрице по бензойной кислоте

от 190 до 610; от 190 до 1010 от 190 до 610 (встроенный детектор на диодной матрице) от 190 до 1010 (встроенный детектор на диодной матрице)

7-10"

7-10"

1-10“

5-10

7-10

1-10-

-    ультрафиолетового детектора по бензойной кислоте

-    кондуктометрического детектора по ионам аммония Относительное среднее квадратическое отклонение выходного сигнала, %, не более:

1-10-8

1-10-10

3

± 5

± 8 ± 5

от минус 30 до 30 с шагом 0,1 от минус 200 до 200 с шагом 1

15

7,5

10

10000

350

25

35

45

500х500х420

500х500х540

610х450х480

по времени миграции для всех детекторов по площади пика для детекторов:

-    на диодной матрице, ультрафиолетового

-    кондуктометрического

Относительное изменение выходного сигнала за 8 часов непрерывной работы, %, не более: по времени миграции для всех детекторов по площади пика для детекторов:

-    на диодной матрице, ультрафиолетового

-    кондуктометрического

Диапазон программирования напряжения, кВ

Диапазон программирования тока, мкА

Минимальная эффективная длина капилляра, см:

-    модели 250, 560

-    модели C760, C770 Средний срок службы, лет Наработка на отказ, ч

Потребляемая мощность системы капиллярного электрофореза, Вт Масса, кг, не более:

-    модель 250

-    модель 560

-    модели C760, C770 Габаритные размеры, мм, не более:

-    модель 250

-    модель 560

-    модели C760, C770

Условия эксплуатации:

-    температура окружающей среды, оС

от 0 до 40

до 80 (при 31оС) без конденсации влаги от 84 до 106,7

220-33 50 ± 1

-    относительная влажность, %

-    атмосферное давление, кПа

-    напряжение питания, В

- частота, Гц

Знак утверждения типа

Знак утверждения типа наносится на заднюю панель системы капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770 методом штемпелевания и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Таблица 2

Система капиллярного электрофореза "PrinCE" модели C760, C770 со встроенным детектором на диодной матрице или

1

2

3

система капиллярного электрофореза "PrinCE" модели 250, 560 с детекторами: детектор один или несколько*: на диодной матрице, кондуктометрический, ультрафиолетовый;

набор капилляров;

* - по запросу Заказчика Поверка

осуществляется по документу МП 52438-13 «Инструкция. Системы капиллярного электрофореза "PrinCE" модели 250, 560, C760, C770. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМС» " 01 " октября 2012 г. и входящим в комплект поставки.

Основные средства поверки:

-    бензойная кислота ГСО 5504-90 или бензойная кислота ч. ГОСТ 10521-78;

-    ГСО 7786-2000 состава аммония, массовая концентрация аммония 1 мг/см3;

-    боратный буфер с молярной концентрацией 0,01 моль/дм3 (готовится из тетрабората натрия, ГОСТ 8429-77, и деионизированной воды);

-    вода деионизированная;

-    термометр;

-    психрометр.

Нормативные и технические документы, устанавливающие требования к системам капиллярного электрофореза "PrinCE"

Техническая документация фирмы "Prince Technologies B.V.", Нидерланды.

Рекомендации к применению

-    при осуществлении деятельности в области охраны окружающей среды;

-    при выполнении измерений, проводимых по поручению суда, органов прокуратуры, государственных органов исполнительной власти.
