Установки для поверки счетчиков жидкости STEP, 52448-13

Назначение

Установки для поверки счетчиков жидкости STEP (далее установки) предназначены для настройки и поверки счетчиков жидкости механических с диаметрами условного прохода от 10 до 150 мм, а также расходомеров-счетчиков, имеющих стандартный частотный или импульсный выходные сигналы.

Описание

Принцип действия установок основан на весовом методе измерения объема воды и методе непосредственного сличения с эталонными расходомерами.

Установки STEP состоят из следующих основных узлов и систем:

-    устройство хранения и подачи воды, в которое входят накопительная емкость, трубная обвязка, запорная и регулирующая арматура;

-    устройство создания и стабилизации расхода, в состав которого входят насос с электрическим управлением пуска и бесступенчатой регулировкой расхода воды с помощью электронного регулятора частоты вращения вала насоса и ресивер для отделения воздуха и сглаживания пульсаций потока;

-    весоизмерительное устройство с тензорезисторными датчиками и измерительными преобразователями фирмы «Hottinger Baldwin Messtechnik GmbH», эталонные электромагнитные расходомеры OPTIFLUX 5300, термометра сопротивления Pt 100 класса А.

-    испытательный участок для установки поверяемых счетчиков с пневмозажимом и комплектом присоединительных патрубков;

-    устройство переключения потока;

-    контроллер для управления электроклапанами, модуль обработки сигналов С4, персональный компьютер и программное обеспечение STEPWIN.EXE STEPWIN7.EXE.

Из накопительного бака вода подается насосами через запорно-регулирующую арматуру и ресивер в испытательный участок, где размещены поверяемые приборы. Необходимый расход устанавливается с помощью частотного регулятора оборотов насоса. В качестве эталонных средств измерений применяются весы или электромагнитные расходомеры. При использовании весового метода переключение потока осуществляется с помощью перекидного устройства. Результаты измерений массы выводятся на цифровое табло весов и поступают в персональный компьютер. Температура воды измеряется термопреобразователем сопротивления. В соответствии с таблицами ГСССД масса воды, прошедшая через поверяемые счетчики воды, пересчитывается в объем с учетом температуры воды.

В зависимости от комплектации установки имеют следующие обозначения:

STEP-MT-AAA/BBB-CC где: М - установка с использованием весового метода;

Т - установка с использованием метода сравнения с эталонными расходомерами;

ААА - максимальный Ду поверяемых счетчиков из ряда 20, 40, 50, 80, 100, 150 мм;

ВВВ - значение максимального расхода, воспроизводимого установкой, м /ч;

СС - номинальное значение рабочей температуры поверочной жидкости, °С.

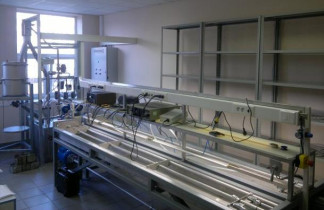

Внешний вид установки изображен на рисунке 1.

Рисунок 1

Программное обеспечение

Программное обеспечение (ПО) STEPWIN предназначено для организации работы установки, обработки результатов измерений, хранения и распечатки данных. Метрологически значимая часть выделена в отдельный блок. Идентификационные данные метрологически значимой части представлены в табл. 1.

Таблица 1

Технические характеристики

Метрологические и технические характеристики установок указаны в табл. 2.

Таблица 2

Знак утверждения типа

наносится на установку в виде наклейки и на титульный лист Руководства по эксплуатации методом печати.

Комплектность

В комплект поставки входят:

-    установка для поверки счетчиков жидкости STEP    - 1 шт.;

-    наборы переходных патрубков с конусами    - 1 компл.;

-    персональный компьютер    - 1 шт.;

-    программное обеспечение STEPWIN.EXE    - 1 шт.;

-    Руководство по эксплуатации STEP    - 1 шт.;

-    Методика поверки 435-081-2012 МП    - 1 шт.

Поверка

осуществляется по документу 435-081-2012 МП «Установка для поверки счетчиков жидкости STEP. Методика поверки», утвержденному ГЦИ СИ ФБУ «Тест-С.-Петербург» 20.04.2012 г. Перечень эталонов, применяемых при поверке:

-    гири эталонные по ГОСТ 7328-2001, НМ 10-6 - 20 кг, КТ М1 (4);

-    гири эталонные Г-3-1110, 1 - 500 г, КТ F2;

-    термометр лабораторный ТЛ-4, 0 - 50 °С, ц.д. 0,1 °С;

-    частотомер Ч3-54, 0,1 Гц - 106 Гц, ПГ ±2 10-8;

-    манометр до 1,0 МПа, КТ 1,0;

-    секундомер СОПр2а, 0,1 - 30 с, КТ 2;

-    генератор сигналов специальной формы Г6-36, 0,01 Гц - 1 кГц; 10 мВ - 10 В, ПГ ±2 %;

-    генератор импульсов Г5-75, 0,0001 Гц - 30 МГц, ПГ ±3 10-6;

-    калибратор П-320, 10 мкВ - 1000 В, ПГ ±0,2 %; 1 - 100 мА, ПГ ±0,07 %;

-    магазин сопротивлений Р 4831, 0,001 - 105 Ом, КТ 0,02;

-    мегаомметр, 0 - 10000 МОм, КТ 2,5.

Сведения о методах измерений

Методика измерений изложена в Руководстве по эксплуатации, раздел 8.

Нормативные и технические документы, устанавливающие требования к установкам для поверки счетчиков жидкости STEP

1.    ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

2.    ГОСТ 8.156-83 «ГСИ. Счетчики холодной воды. Методы и средства поверки».

3.    ISO 4185 «Измерение потока жидкости в закрытых каналах. Метод взвешивания».

4.    Техническая документация фирмы изготовителя.

5.    435-081-2012 МП «Установка для поверки счетчиков жидкости STEP. Методика поверки».

Рекомендации к применению

-    осуществление деятельности по обеспечению единства измерений.
