Сигнализаторы газов в комплекте с внешними сенсорами RGW (сигнализаторы) SGW (сенсоры), 52457-13

Назначение

Сигнализаторы газов серии RGW в комплекте с внешними сенсорами серии SGW (далее - сигнализаторы) предназначены для измерений довзрывоопасных концентраций метана и объемной доли оксида углерода в воздухе, а также сигнализации о превышении довзры-воопасных концентраций метана и предельно-допустимых концентраций оксида углерода в воздухе.

Описание

Сигнализаторы представляют собой стационарные автоматические приборы непрерывного действия.

Принцип действия сигнализаторов:

-    по каналу оксида углерода - электрохимический, основанный на реакции оксида углерода с компонентами электрохимического сенсора, вырабатывающего электрический сигнал пропорциональный концентрации оксида углерода;

-    по каналу метана - термокаталитический, основанный на измерении теплового эффекта от сгорания анализируемого компонента на поверхности катализатора.

Способ отбора пробы - диффузионный.

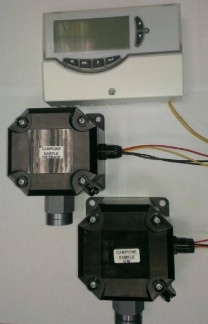

Конструктивно сигнализатор состоит из блока контроля и управления RGW032 и внешних сенсоров (от 0 до 32 штук). Блок контроля и управления RGW032 выполнен в пластмассовом корпусе и предназначен для крепления на DIN-рейку. На лицевой панели блока расположен жидкокристаллический дисплей. В состав сигнализатора входят внешние сенсоры оксида углерода SGW^ONX и (или) метана SGWME0NX. Сенсоры имеют одинаковое конструктивное исполнение и выполнены в пластмассовом корпусе.

Связь между сенсорами и блоком контроля и управления осуществляется по последовательному интерфейсу RS-485.

Сигнализатор имеет три настраиваемых в диапазоне измерений порога срабатывания сигнализации. При срабатывании сигнализации по всем уровням сигнализатор обеспечивает возможность осуществлять коммутацию внешних цепей контактами реле для автоматического включения (отключения) исполнительных устройств (вентиляции, сирены, электромагнитные клапаны и т. д.).

Схема пломбировки внешнего сенсора сигнализатора от несанкционированного доступа представлена на рисунке 1.

Программное обеспечение

Сигнализаторы имеют встроенное программное обеспечение, разработанное фирмой-изготовителем специально для решения задач измерения довзрывоопасных концентраций метана и объемной доли оксида углерода в воздухе. Программное обеспечение идентифицируется путем вывода на жидкокристаллический дисплей блока контроля и управления RGW032 номера версии программного обеспечения при включении сигнализатора.

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1.

Сигнализатор имеет защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную фирмой-изготовителем на этапе производства сигнализаторов путем установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010.

Технические характеристики

Диапазоны измерений, пределы допускаемой основной погрешности и предел допускаемого времени установления показаний:_

Пороги срабатывания сигнализатора (по метану):

-    «Предварительная тревога», % НКПР

6

10

20

-    «Порог тревоги 1», % НКПР

-    «Порог тревоги 2», % НКПР

Пороги срабатывания сигнализатора (по оксиду углерода):

-    «Предварительная тревога», млн-1

20 50

- «Порог тревоги 1», млн-

-    «Порог тревоги 2», млн1    99 Пределы допускаемой вариации показаний сигнализатора, в долях от пределов допускаемой основной погрешности 0,5

Пределы допускаемой дополнительной погрешности сигнализатора от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях (от 0 до 40 °С) на каждые 10 °С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности    0,5 Время прогрева сигнализатора, с сенсорами:

-    метана SGWME0NX, с, не более    30

-    оксида углерода SGWTO0NX, с, не более    60 Время непрерывной работы сигнализатора без корректировки показаний, месяцев, не

менее 3 Электропитание сигнализатора от внешнего источника постоянного тока, В    12 _Габаритные размеры сигнализатора:_

Условия эксплуатации сигнализаторов:

-    температура окружающей среды, °С    от 0 до 40

-    относительная влажность, %    от 20 до 80

-    атмосферное давление, кПа    от 84 до 106,7 Средний срок службы чувствительных элементов внешних сенсоров метана

SGWME0NX и оксида углерода SGW TO0NX, лет    5

Степень защиты корпуса элементов сигнализатора от проникновения внутрь твердых посторонних тел и воды по ГОСТ 14254-96:

-    блок контроля и управления RGW032    IP40

-    внешние сенсоры SGW TO0NX и SGWME0NX    IP54

Знак утверждения типа

наносится на боковую поверхность блока контроля и управления сигнализатора в виде наклейки.

Комплектность

Поверка

осуществляется по документу МП 52457-13 «Сигнализаторы газов серии RGW в комплекте с внешними сенсорами серии SGW. Методика поверки», утвержденному ГЦИ СИ ФБУ «Ивановский ЦСМ» 01.08.2012 г.

При поверке используются следующие основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-    поверочные газовые смеси ГСО-ПГС состава метан-воздух (номер по реестру ГСО №390487, №3905-87, №3907-87), оксид углерода-воздух (номера по реестру ГСО №3842-87, №384487, №3847-87, №3849-87) в баллонах под давлением;

-    секундомер СОПпр-2а-3-000, диапазон измерений 0-30 мин, КТ2.

Сведения о методах измерений

Сведения о методах измерений приведены в документе «Сигнализаторы газов серии RGW в комплекте с внешними сенсорами серии SGW. Паспорт».

Нормативные и технические документы, устанавливающие требования к Сигнализаторам газов серии RGW в комплекте с внешними сенсорами серии SGW

Приказ Министерства здравоохранения и социального развития Российской Федерации № 1034 от 09.09.2011 г. «Об утверждении перечня измерений, относящихся к сфере государственного регулирования обеспечения единства измерений и производимых при выполнении работ по обеспечению безопасных условий и охраны труда, в том числе на опасных производственных объектах, и обязательных метрологических требований, в том числе показатели точности».

ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».

ГОСТ 8.578-2008 «ГСИ. Государственная поверочная схема для средств измерений содержания компонентов в газовых средах».

Техническая документация фирмы-изготовителя Seitron s.r.l., Италия.

Рекомендации к применению

- при осуществлении деятельности при выполнении работ по обеспечению безопасных условий и охраны труда.
