Газоанализаторы Sensis-XXX, 52458-13

Назначение

Газоанализаторы "Sensis - ХХХ" (далее - газоанализаторы) предназначены для непрерывного автоматического измерения концентраций вредных и загрязняющих веществ в атмосферном воздухе, отходящих дымовых газах, в технологических газовых средах.

Описание

Принцип действия газоанализаторов основан на непрерывном преобразовании сигналов, поступающих с газочувствительных измерительных преобразователей (сенсоров), в аналоговую или в цифровую форму, с последующей обработкой встроенным микропроцессором и выводом результатов измерений на цифровой индикатор газоанализатора и (или) передачу их внешнему компьютеру и другим регистрирующим устройствам или исполнительным механизмам.

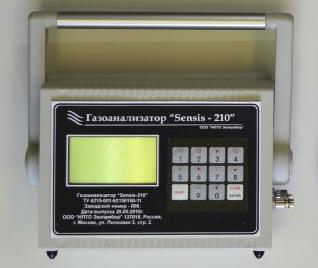

Галмнапизатчр ''3*пы5-31в"

Хлоропадород 0,05 -20 мг/м1

Порет 0,3    -

.»! -tfiTr; :_rni. IPWs. Ртм—

I

I

Г

В газоанализаторах в качестве измерительных преобразователей используются электрохимические, оптические, полупроводниковые, термокаталитические, хемилюминесцент-ные, комбинированные сенсоры.

Электрохимический преобразователь применяется для определения концентрации аммиака, водорода, диоксида азота, диоксида серы, кислорода, меркаптана, озона, оксида азота, сероводорода, синильной кислоты, оксида углерода, формальдегида, фтороводорода, хлора, хлористого водорода, этанола.

Оптический преобразователь применяется для определения концентрации водорода, гексафторида серы, оксид этилена, диоксида углерода, этанола, суммы углеводородов, бензола, бутана, гексана, метана, пропана, этилена.

Полупроводниковый преобразователь применяется для определения концентрации водорода, оксида этилена, хладонов, этанола, суммы углеводородов, бензола, бутана, гексана, метана, пропана, этилена.

Термокаталитический преобразователь применяется для определения концентрации хладона, метана.

Хемилюминесцентный преобразователь применяется для определения концентрации аммиака, диоксида азота, диоксида серы, меркаптана, оксида этилена, сероводорода, хлора этанола, суммы углеводородов, бензола, бутана, гексана, пропана, этилена.

Газоанализаторы позволяют одновременно принимать и обрабатывать измерительную информацию с 16 сенсоров.

Газоанализаторы позволяют устанавливать три порога сигнализации при превышении (для кислорода понижении) заданной концентрации горючих или токсичных газов в контролируемой газовой смеси. Звуковой и световой сигнал включается при достижении концентрации заданного порога. Также срабатывает встроенное реле и поступает сигнал на внешние исполнительные устройства. Встроенный цифровой индикатор служит для визуального контроля концентрации измеряемых веществ.

Связь с внешними устройствами осуществляется как по проводам, так и по беспроводным линиям (радиоканалу).

Конструктивно газоанализатор имеет модификации, обозначаемые тремя цифрами (ХХХ) после названия газоанализатора Sensis, первая цифра обозначает вид исполнения (переносной, стационарный), вторая цифра - способ отбора анализируемого газа (диффузионный или с принудительной подачей газа), третья цифра - исполнение газоанализатора: взрывозащищенное или обычное (таблица 1).

Таблица 1

Маркировка взрывозащиты газоанализаторов "Sensis-201", "Sensis-211" имеет обозначение - 1ExdibIIBT4/H2X.

Маркировка взрывозащиты газоанализаторов "Sensis-301", "Sensis-311" имеет обозначение - 1ExdibIIBT4/H2, [Exib]IIB, 1Exd[ib]IIBT4.

Программное обеспечение

Идентификационные данные программного обеспечения

Таблица 2

Газоанализаторы "Sensis - ХХХ" имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, реализованную изготовителем на этапе производства посредством установки системы защиты микроконтроллера от чтения и записи. Уровень защиты «С» по МИ 3286-2010 (метрологически значимая часть ПО СИ и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений).

Технические характеристики

Таблица 3

Пределы допускаемых значений основной абсолютной погрешности измерений объемной доли кислорода, % :

в диапазоне от 1 до 30 об.доля, %    ± 0,2

в диапазоне от 1 до 100 об.доля, %    ± 0,5

Пределы допускаемых значений основной относительной погрешности

измерений, остальные газы, %    ± 20

Пределы допускаемой дополнительной погрешности от изменения температуры окружающей среды в долях основной погрешности на каждые 10 °С, не более    0,2

Пределы допускаемой дополнительной погрешности от изменения влажности окружающей среды в долях основной погрешности на каждые 10 %, не более    0,2

Время установления показаний Т0.9, при нормальных условиях, без про боотборного устройства, с, не более: для горючих газов для токсичных газов для кислорода

Время прогрева и выхода на режим, мин, не более

15

45

45

3

55

Потребляемая мощность, В А, не более

Габаритные размеры, мм, не более: газоанализатор

360x320x180

600x800x250

газоанализатор с системой пробоподготовки

Масса, кг, не более: газоанализатор

3,5

35

газоанализатор с системой пробоподготовки

Условия эксплуатации:

-    температура окружающей среды, 0С

от минус 20 до плюс 40 от минус 50 до плюс 50

от 30 до 95

от 88 до 125

стандартное исполнение с системой пробоподготовки

-    относительная влажность, %

-    атмосферное давление, кПа

-    электрическое питание:

220-33, частота 50 Гц 12 ± 3

от сети переменного тока, В постоянный ток, В

Знак утверждения типа

наносится на газоанализаторы способом наклейки и титульный лист руководства по эксплуатации типографским способом.

Комплектность

Газоанализатор "Sensis - ХХХ".

Паспорт.

Руководство по эксплуатации.

Методика поверки.

Поверка

осуществляется по документу МП 52458-13 "Инструкция. Газоанализаторы "Sensis - ХХХ". Методика поверки", разработанному и утвержденному ГЦИ СИ ФГУП "ВНИИМС" 20 ноября 2012 г. и входящим в комплект поставки.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки А, Б в баллонах под давлением по ТУ 6-21-5-85;

-    азот особой чистоты сорт 1, 2 по ГОСТ 9293-74 в баллоне под давлением;

-    ГСО №№ 4278-88, 3915-87, 4026-87, 4034-87, 3738-87, 8375-2003, 4017-87, 9541-2010, 9606-2010, 3806-87, 3811-87, 9769-2011, 4293-88, 5902-91, 3907-87, 3969-87, 6344-92;

-    газовые смеси SF6 - N2 аттестованные на Государственном вторичном эталоне (ГВЭТ 154-0-1-2009);

-    генератор озона ГС-024-1 по ТУ 25-7407-040-90;

-    установка "Микрогаз-Ф" по ТУ 4215-004-07518800-02 с источниками микропотока на С2Н^, H2S, SO2, NO2, Cl2, NH3, Н2СО, С6Н6, HCl;

-    генератор спирто - воздушных смесей ПМСГВС-МЕТА 02 по ЭЛС001.0100.00.00;

-    генератор поверочных газовых смесей модульный "Инфан" по ТУ 4215-018-469194352009.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные документы, устанавливающие требования к газоанализаторам "Sensis -ХХХ"

ГОСТ 8.578-2008 Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

ГОСТ Р 52136-2003 Газоанализаторы и сигнализаторы горючих газов и паров электрические. Часть 1. Общие требования и методы испытаний.

ГОСТ 12.1.005-88 Общие санитарно-гигиенические требования к воздуху рабочей зоны.

ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

Техническая документация ООО "НПТО Экоприбор", Москва.

Рекомендации к применению

-    при выполнении работ по обеспечению безопасных условий и охраны труда;

-    при осуществлении деятельности в области охраны окружающей среды.
