| Номер в госреестре | 52476-13 |
| Наименование СИ | Комплексы автоматизированного измерения геометрических параметров электросварных труб и их заготовок |
| Обозначение типа СИ | Geom-metric |
| Изготовитель | ООО "Компания "Нординкрафт", г.Череповец |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric» (далее по тексту - комплексы «Geom-metric») предназначены для измерения геометрических параметров стальных электросварных прямошовных труб диаметром от 500 до 1430 мм, с толщиной стенки от 5 до 50 мм.
Принцип действия комплексов «Geom-metric» основан на методе оптической триангуляции. С помощью лазерных триангуляционных датчиков осуществляется излучение объекта контроля и регистрация отраженного луча.
Комплексы «Geom-metric» представляют собой устройства, осуществляющие измерение длины, диаметра, овальности, кривизны, отклонений от прямолинейности и теоретической окружности, толщины стенок, параметров фаски, параметров сварного шва прямошовных труб в потоке трубопрокатных станов металлургической промышленности. Контроль геометрических параметров осуществляется по всей длине трубы и сварного соединения в автоматическом режиме.
Комплексы «Geom-metric» включают в себя семь условно-независимых подсистем контроля геометрических параметров:
- 2 подсистемы автоматизированного измерения геометрических параметров тела электросварных труб и их заготовок;
- 3 подсистемы автоматизированного измерения геометрических параметров сварного шва и положения свариваемых кромок электросварных труб и их заготовок;
- 2 подсистемы автоматизированного измерения геометрических параметров концов
труб.

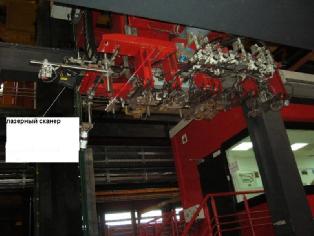

Общий вид подсистем комплексов «Geom-metric» представлен на рисунке 1.
б) Подсистема автоматизированного измерения в) Подсистема автоматизированного геометрических параметров сварного шва и измерения геометрических параметров
положения свариваемых кромок электросварных концов труб
труб и их заготовок Рисунок 1 - Общий вид подсистем комплексов «Geom-metric»
Все подсистемы комплексов «Geom-metric» объединены единым центром управления, который координирует их работу, осуществляет управление информационными потоками, организует процесс контроля, сбор, обработку, представление и хранение его результатов.
Управление подсистемами комплексов «Geom-metric» осуществляется с помощью программного обеспечения (ПО) «NK-Geometry». Процедура сбора измерительной информации и обработки результатов измерений реализована в программной библиотеке «algorithms.dll», входящей в состав ПО «NK-Geometry». Программная библиотека «algorithms.dll» является метрологически значимой частью ПО.
ПО «NK-Geometry»выполняет следующие основные функции:
- присвоение номера и начальных параметров контролируемой трубы;
- математическая обработка результатов сканирования;
- визуализация результатов сканирования в автоматическом режиме и просмотр истории;
- создание отчетов контроля;
- контроль работы и настройка датчиков;
- общение с заводской MES-системой;
- сохранение всей информации в базе данных.
Идентификационные данные программного обеспечения приведены в таблице 1. Таблица 1
| Наименование программного обеспечения | Идентификационн ое наименование программного обеспечения | Номер версии программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора |
| Программа | NK-Geometry | 1.0.0.1 | fe430202 по файлу algorithms.dll | CRC32 |
Защита программного обеспечения комплексов «Geom-metric» от непреднамеренных и преднамеренных изменений соответствует уровню С согласно МИ 3286-2010.
Метрологические и технические характеристики комплексов «Geom-metric» приведены в таблицах 2 и 3.
Таблица 2
| Наименование параметра | Диапазон измерения | Пределы допускаемой абсолютной погрешности измерения |
| Наружный диаметр корпуса трубы, мм | 500 - 1430 | ± 0,50 |
| Овальность трубы, мм | 0,1 - 4,0 | ± 0,25 |
| Общая кривизна трубы, мм | 0 - 100 | ± 0,30 |
| Кривизна на участке меры длиной 1 м, мм | 0 - 2 | ± 0,05 |
| Отклонение от прямолинейности концов трубы на длине 500мм | 0 - 0,5 | ± 0,05 |
| Смещение свариваемых кромок относительно друг друга, мм | 0 - 10 | ± 0,10 |
| Отклонение от теоретической окружности - локальное отклонение от формы окружности, мм | ± (0 - 5) | ± 0,25 |
| Отклонение трубы от номинальной цилиндрической формы, мм | 0 - 10 | ± 0,15 |
| Длина трубы, мм | 9500 - 18500 | ± 2,0 |
| Высота усиления наружного шва, мм | 0 - 10 | ± 0,30 |
| Ширина усиления наружного шва, мм | 0 - 50 | ± 0,50 |
| Подрезы, мм | 0 - 5 | ± 0,15 |
| Угол фаски | (0 - 40)° | ± 0°30' |
| Углы двухугловой фаски - первый угол - второй угол | (0 - 30)° (0 - 45)° | ± 0°30' ± 0°30' |
| Величина притупления фаски, мм | 0 - 5 | ± 0,25 |
| Косина реза, мм | 0 - 5 | ± 0,20 |
| Длина концевых участков без наружного шва, мм | 0 - 370 | ± 1,0 |
| Высота усиления без наружного шва, мм | 0 - 5 | ± 0,10 |
| Длина концевых участков без внутреннего шва, мм | 0 - 370 | ±1,0 |
| Высота усиления без внутреннего шва, мм | 0 - 5 | ± 0,10 |
| Толщина стенки, мм | 5 - 50 | ± 0,15 |
| Смещение осей сварных швов (наружный относительно внутреннего), мм | 0 - 10 | ± 0,05 |
Таблица 3
| Наименование характеристики | Значение |
| Масса, кг, не более: - подсистемы автоматизированного измерения геометрических параметров тела электросварных труб и их заготовок; - подсистемы автоматизированного измерения геометрических параметров сварного шва и положения свариваемых кромок электросварных труб и их заготовок; - подсистемы автоматизированного измерения геометрических параметров концов труб | 5000 35 1200 |
| Габаритные размеры, мм, не более (длина х ширина х высота): - подсистемы автоматизированного измерения геометрических параметров тела электросварных труб и их заготовок; - подсистемы автоматизированного измерения геометрических параметров сварного шва и положения свариваемых кромок электросварных труб и их заготовок; | 4110х3530х3655 505 х 605 х 655 |
| - подсистемы автоматизированного измерения геометрических параметров концов труб | 2610 х 2940 х 2020 |
| Питание осуществляется от: 3-х фазной сети переменного тока с напряжением, В и 1 фазной сети переменного тока с напряжением, В с частотой, Гц | 380 ± 10% 220 ± 10% 50 ± 0,5 |
| Мощность, потребляемая от сети, кВт: - 3 ф. (~380 В); - 1 ф. (~220 В) | 30 6 |
| Условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность воздуха при 30 °С, %, не более | от минус 10 до плюс 40 80 |
наносится на титульный лист паспорта типографским способом и на шкафы управления каждой подсистемы комплексов «Geom-metric» методом наклеивания этикетки.
Комплект поставки приведен в таблице 4. Таблица 4
| Наименование | Количество |
| Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric» (7 подсистем) | 1 шт. |
| Комплект запасных частей | 1 комплект |
| Программно-вычислительный комплекс, включающий компьютер и ПО | 1 комплект |
| Настроечный образец НК 685.00.001 | 1 шт. |
| Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Руководство по эксплуатации (раздел 5.5 - методика поверки) | 1 экз. |
| Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Паспорт | 1 экз. |
осуществляется согласно методике поверки, приведенной в разделе 5.5 руководства по эксплуатации «Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Руководство по эксплуатации», утвержденной ГЦИ СИ ФГУП «ВНИИОФИ» в ноябре 2012 г.
Основные средства поверки:
Комплект мер моделей дефектов электросварных труб МГП-1420.
Сведения о методиках (методах) измерений приведены в руководстве по эксплуатации «Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Руководство по эксплуатации»
Нормативные и технические документы, устанавливающие требования к комплексам автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric»
Технические условия «Комплекс автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric». Технические условия. ТУ 4276-700-10553510-12».
Комплексы автоматизированного измерения геометрических параметров электросварных труб и их заготовок «Geom-metric» применяются вне сферы государственного регулирования обеспечения единства измерений.
