Тензостанция EX1629, 52477-13

Назначение

Тензостанция EX1629 (далее - тензостанция) предназначена для измерений напряжения постоянного тока, эквивалентного относительному перемещению (деформации), а также для регистрации и отображения результатов измерений.

Описание

Т ензостанция представляет собой конструкцию в виде моноблока.

Функционально тензостанция выполнена на основе стандарта LXI и состоит из 48 измерительных каналов (ИК), каждый из которых содержит:

-    схему согласования с тензодатчиком типа У моста, полумост, полный мост;

-    схему усиления;

-    схему аналого-цифрового преобразования,

-    схему питания тензодатчика.

Принцип действия тензостанции основан на измерении напряжения постоянного тока в диагонали мостовой схемы, подключаемой к тензодатчику, цифровой обработки измеренных сигналов и отображении результатов измерений.

Согласование тензостанции с тензодатчиками типа У моста и полумоста выполняется путем дополнения до схемы полного моста. Усиление измеряемого напряжения осуществляется усилителем с дифференциальным входом и программируемым коэффициентом передачи. Аналого-цифровое преобразование выполняется дельта-сигма-АЦП на 24 разряда. Напряжение питания тензодатчика устанавливается программно. Интерфейс Ethernet служит для информационной взаимосвязи программно управляемой тензостанцией с управляющей ПЭВМ.

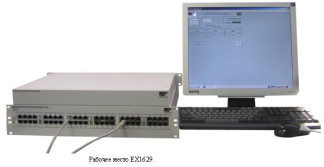

Внешний вид тензостанции с указанием места нанесения знака утверждения типа и защитой от несанкционированного доступа, предусмотренной в виде пломбировки винта крепления верхней крышки тензостанции, приведён на рисунке 1.

По условиям эксплуатации тензостанция удовлетворяет требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 15 до 25 С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 С без предъявления требований по механическим воздействиям.

Программное обеспечение

Тензостанция работает под управлением программного обеспечения (ПО) spf_vtex1629_32.exe, которое выполняет функции приема и обработки измерительной информации.

Метрологически значимая часть ПО содержится в программе spf_vtex1629_32.exe.

Идентификационные данные (признаки) метрологически значимой части ПО вычислены по алгоритму CRC32. Результаты расчёта контрольной суммы приведены в таблице 1.

Таблица 1

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Количество измерительных каналов (ИК).....................................................................48.

Диапазон воспроизведения напряжения питания тензодатчика, В..................от 1 до 16.

Пределы допускаемой относительной погрешности воспроизведения напряжения

питания тензодатчика, %.............................................................................. ± (0,07 + 0,13Um/Ux),

где Um - верхний предел диапазона воспроизведения напряжения питания тензодатчика,

Ux - установленное значение воспроизведения напряжения питания тензодатчика.

Диапазон измерений напряжения постоянного тока, эквивалентного относительному перемещению (деформации) при напряжении питания тензодатчика 10 В по схеме 1/4 моста,

В...................................................................................................... от минус 0,145630 до 0,154635.

Пределы допускаемой приведенной (к верхнему пределу измерений (к ВП)) погрешности измерений напряжения постоянного тока в диапазоне от минус 0,145630 до

0,154635 В, %...................................................................................................................... ± 0,16 %.

Диапазон измерений напряжения постоянного тока, эквивалентного относительному перемещению при напряжении питания тензодатчика 5 В по схеме 1/4 моста,

В.................................................................................................. от минус 0,141507 до 0,159572 В.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока в диапазоне от минус 0,141507 до 0,159572 В, %.................................± 0,2 %.

Диапазон измерений напряжения постоянного тока, эквивалентного относительному перемещению при напряжении питания тензодатчика 5 В по схеме полного моста,

В.................................................................................................................. от минус 0,15 до 0,15 В.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока в диапазоне от минус 0,15 до 0,15 В, %............................................... ± 0,06 %.

Диапазон измерений напряжения постоянного тока, эквивалентного относительному перемещению при напряжении питания тензодатчика 2,5 В по схеме полного моста,

В.................................................................................................................. от минус 0,15 до 0,15 В.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока в диапазоне от минус 0,15 до 0,15 В, %............................................... ± 0,07 %.

Диапазоны измерений напряжения постоянного тока (без адаптации к мостовой

схеме) по дифференциальному входу...................................................... от минус 150 до 150 мВ,

от минус 1,5 до 1,5 В, от минус 15 до 15 В.

Пределы допускаемой приведенной (к ВП) погрешности измерений напряжения постоянного тока:

в диапазоне от минус 150 до 150 мВ, %.............................................................................. ± 0,035;

в диапазоне от минус 1,5 до 1,5 В, %................................................................................. ± 0,032;

в диапазоне от минус 15 до 15 В, %.................................................................................... ± 0,030.

Коэффициенты передачи широкополосных каналов: 100; 10; 1.

Пределы допускаемой относительной погрешности коэффициента передачи широкополосных каналов:

для коэффициента передачи 100, %...................................................................................... ± 0,25;

для коэффициента передачи 10, %........................................................................................ ± 0,18;

для коэффициента передачи 1, %.......................................................................................... ± 0,18.

Общие характеристики Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С......................................................... от 15 до 25;

-    относительная влажность воздуха при температуре 25 °С, %, не более......от 30 до 80;

-    атмосферное давление, кПа..................................................................... от 84 до 106,7.

Потребляемая мощность, не более.......................................................................200 В А.

Масса, кг, не более........................................................................................................6,5.

Габаритные размеры (длинахширинахвысота), мм...................................559 х 483 х 89.

Параметры электропитания:

-    напряжение переменного тока, В .................................................................... 220 ± 22;

-    частота переменного тока, Гц.............................................................................. 50 ± 1.

Знак утверждения типа

Знак утверждения типа наносится на лицевую панель тензостанции в виде наклейки и на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Комплект поставки включает:

-    тензостанция - 1 шт.;

-    кабель питания - 1 шт.;

-    компакт-диск с программным обеспечением - 1 шт.;

-    комплект эксплуатационных документов - 1 шт.

Поверка

осуществляется по разделу 10 «Поверка» документа «Тензостанция EX1629. Руководство по эксплуатации», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 16.04.2012 г.

Средства поверки:

-    установка для проверки параметров электрической безопасности GPI-745A (рег. № 46633-11): испытательное напряжение до 1500 В; диапазон измерений сопротивления (в режиме измерений сопротивления изоляции) от 1 до 9999 МОм; пределы допускаемой относительной погрешности измерений сопротивления ± (5 - 20) %; диапазон измерений сопротивления (в режиме измерений сопротивления заземления) от 0,0001 до 0,6 Ом при испытательном токе до 32 А; пределы допускаемой абсолютной погрешности измерений сопротивления ± (0,01 •Яизм + 0,003), где Яизм - измеренное значение сопротивления, Ом;

-    калибратор универсальный 9100E (рег. № 25985-09): диапазон воспроизведения напряжения постоянного тока от минус 150 до 150 В, пределы допускаемой относительной по-грешеости воспроизведения напряжения постоянного тока ± 0,006 %;

-    мультиметр 3458А (рег. № 25900-03): диапазоны измерений напряжения постоянного тока от минус 0,1 до 0,1 В, от минус 1 до 1 В, от минус 10 до 10 В, от минус 100 до 100 В; пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 0,001 %;

-    калибратор измерительных тензометрических мостов 1550А (рег. № 46128-10): диапазон деформаций от минус 99900 до 99900 мкм/м с шагом 100 мкм/м; преобразуемый диапазон ± 49,95 мВ/В с шагом 0,05 мВ/В; пределы допускаемой относительной погрешность измерений ± 0,025 %;

-    магазин сопротивления Р4831 (рег. № 6332-77): диапазон воспроизведения сопротивления постоянному току от 0 до 10 кОм, класс точности 0,02.

Сведения о методах измерений

Тензостанция EX1629. Руководство по эксплуатации.

Нормативные и технические документы, устанавливающие требования к тензостанции

ГОСТ 8.027-2001 ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.

ГОСТ 8.028-86 ГСИ. Государственная поверочная схема для средств измерений электрического сопротивления.

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям при измерениях и контроле электрических величин, а также регистрации и отображения результатов контроля при проведении электрических испытаний объекта контроля на предприятиях, производящих и эксплуатирующих технические объекты.
