| Номер в госреестре | 52483-13 |
| Наименование СИ | Приборы контроля пневматические самопишущие и приборы контроля самопишущие со станцией управления |
| Обозначение типа СИ | ПВ4.4Э (приборы) и ПВ10.1Э, ПВ10.2Э (приборы со станцией) |
| Изготовитель | ООО "Завод "Тизприбор", г.Москва |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Приборы контроля пневматические самопищущие предназначены для:
• Измерения и показания значений сигналов пневматических датчиков и других устройств, выдающих унифицированные аналоговые сигналы в пределах от 20 до 100 кПа (от 0,2 до 1,0 кгс/см2), а также непрерывной записи этих сигналов;
• измерения величины задания для регулируемого параметра;
• измерения величины давления на исполнительный механизм.
ПВ4.4Э - прибор для непрерывной записи на одной диаграмме измеренных значений трех параметров и показания их на трех шкалах.
ПВ10.1Э - прибор для непрерывной записи и показания измеренного значения регулируемого параметра, измеренной величины задания на регулируемей параметр и измеренной величины давления на исполнительном механизме.
ПВ10.2Э - прибор для непрерывной записи и показания измеренных значений двух параметров (один параметр регулируемый), измеренной величины задания на регулируемей параметр и измеренной величины давления на исполнительном механизме.
Приборы контроля пневматические осуществляют измерение, регулирование и управление на принципе переключения пневмоклапанов; измерения давлений производится на принципе компенсации усилий на упругих чувствительных элементах (сильфонах) пружинами обратной связи.
Приборы контроля пневматические состоят:
ПВ10.1Э из управляющего устройства, включающего переключатель с кнопочным механизмом и задатчика; трех измерительных механизмов; панели представления информации; пневморазъема; корпуса.
ПВ10.2Э из управляющего устройства, включающего переключатель с кнопочным механизмом и задатчика; четырех измерительных механизмов; панели представления информации; пневморазъема; корпуса.
ПВ4.4Э из трех измерительных механизмов; панели представления информации; пневморазъема; корпуса.

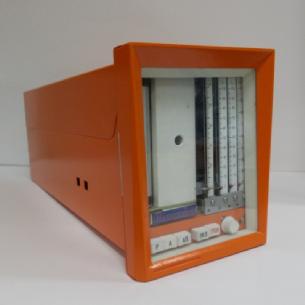

Фотографии общего вида приборов представлены на рисунке 1.
Метрологические и технические характеристики приведены в таблице 1. Таблица 1_
| Наименование параметра | Значение параметра | ||
| Диапазон измерения входных и выходных пневматических аналоговых сигналов, кПа | 20 - 100 | ||
| Пределы допускаемой основной погрешности механизмов давления регулируемого параметра и задания механизма измерения давления на ИМ, % | 1,0 | ||
| Давление воздуха питания, кПа | 140 ± 14 | ||
| Питание электропривода диаграммной ленты | ~220 В, 50 Гц | ||
| Скорость перемещения диаграммной ленты, мм/ч | 20 | ||
| Температура окружающей среды, °С | от 5 до 50 | ||
| ПВ4.4Э | ПВ10.1Э | ПВ10.2Э | |
| Масса, кг, не более | 8,0 | 8,5 | 10,0 |
| Габаритные размеры, мм, не более Высота Ширина Длинна | 210 165 440 | 210 165 560 | |
| Наработка на отказ, ч, не менее | 50000 | ||
| Средний срок службы, лет, не менее | 10 | ||
Знак утверждения типа наносится на табличку, прикрепленную к задней стенке прибора методом фотопечати и на титульном листе эксплуатационной документации - типографским способом.
Для прибора ПВ10.1Э:
Прибор контроля ПВ10.1Э - 1 шт.
Фломастер с чернилами УПС-01 (красный) - 4 шт.
Рамка - 1 шт.**
Кронштейн - 2 шт.
Упор - 2 шт.
Разъем (ШР20П4НШ8Н-М или ШР20П4ЭШ8Н) - 1 шт.
Диаграммная бумага - 6 рул.**
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.*
Для прибора ПВ10.2Э:
Прибор контроля ПВ10.2Э - 1 шт.
Флакон с чернилами 50 мл (красные) - 1 шт.**
Флакон с чернилами 50 мл (синие) - 1 шт.**
Рамка - 1 шт.*
Кронштейн - 2 шт.
Упор - 2 шт.
Разъем (ШР20П4НШ8Н-М или ШР20П4ЭШ8Н) - 1 шт.
Диаграммная бумага - 6 рул.**
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.*
Для прибора ПВ4.4Э:
Прибор контроля ПВ4.4Э - 1 шт.
Флакон с чернилами 50 мл (красные) - 1 шт.**
Флакон с чернилами 50 мл (синие) - 1 шт.**
Флакон с чернилами 50 мл (зеленные) - 1 шт.**
Рамка - 1 шт.**
Кронштейн - 2 шт.
Упор - 2 шт.
Разъем (ШР20П4НШ8Н-М или ШР20П4ЭШ8Н) - 1 шт.
Диаграммная бумага - 6 рул.**
Паспорт - 1 шт.
Руководство по эксплуатации - 1 шт.*
* При поставке приборов в один адрес руководство по эксплуатации прикладывается из расчета один экземпляр на 3 прибора, при партии до 10 штук, один экземпляр на 5 станций, но не менее трех РЭ.
** Поставляется по заказу потребителя.
осуществляется в соответствии с ГОСТ 8.008-72 «ГСОЕИ Методы и средства поверки приборов контроля пневматических показывающих и регистрирующих ГСП».
Основное поверочное оборудование:
- манометр образцовый МО класса точности 0,15 с пределом измерения до 100 кПа
Приборы контроля пневматические самопишущие ПВ4.4Э, ПВ10.1Э, ПВ10.2Э приведены в ГОСТ 14753-82 «Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия».
Нормативные и технические документы, устанавливающие требования к приборам контроля пневматическим показывающим и регистрирующим
1 ГОСТ 14753-82 «Приборы контроля пневматические показывающие и регистрирующие ГСП. Общие технические условия».
2 ГОСТ 13053-76 «Приборы устройства пневматические ГСП. Общие технические условия»
3 ГОСТ 25165-82 «Соединения приборов и устройств ГСП с внешними пневматическими линиями».
4 ГОСТ 8.008-72 «ГСОЕИ Методы и средства поверки приборов контроля пневматических показывающих и регистрирующих ГСП»
5 ТУ 4217-002-37185268-2012 Технические условия «Приборы контроля пневматические самопишущие ПВ4.4Э, ПВ10.1Э, ПВ10.2Э».
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
| Зарегистрировано поверок | 1352 |
| Поверителей | 34 |
| Актуальность данных | 20.11.2024 |
