| Номер в госреестре | 52488-13 |
| Наименование СИ | Машины трехкоординатные измерительные |
| Обозначение типа СИ | Omni, Impact, Premier |
| Изготовитель | Компания "International Metrology Systems Ltd.", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Машины трехкоординатные измерительные Omni, Impact, Premier (далее - машины) предназначены для измерений геометрических размеров деталей.
Принцип измерений машин трехкоординатных измерительных Omni, Impact, Premier основан на получении координат точек путем ощупывания поверхности измеряемой детали в ручном режиме или в соответствии с программой в автоматическом режиме наконечником контактной головки. Трехкоординатная контактная измерительная головка перемещается в декартовой базовой системе координат, образованной тремя направляющими измерительной машины. Перемещение по направляющим обеспечивается пневмоподшипниками.
Контактная головка снабжена щупом. Внутри головки находится сенсор определения контакта, приводимый в действие переключателем точного базирования, который срабатывает при отклонении щупа в любом направлении с выдачей электрического сигнала.
Конструкция машин Omni - консольная, Impact и Premier - портальная, с гранитным измерительным столом. В конструкции траверсы машины используется легкий углепластик, в конструкции портала - алюминиевые сплавы, что обеспечивает высокую жесткость машины при небольшой массе и высокую скорость достижения температурного равновесия.
Машины имеют высокоскоростные системы привода по осям X, Y и Z постоянного тока, которые позволяют регулировать и контролировать скорость перемещения контактной головки по осям.
В качестве измерительных устройств для определения перемещения контактной головки в пространстве используется растровая измерительная шкала, в основу работы которой положен принцип фотоэлектрического считывания. Шкала представляет собой узкую пластину из инвара с равномерно нанесенными штрихами. Фотоэлектрическое считывание производится бесконтактно головкой со светодиодом и фотодетектором и заключается в получении интерференционных полос в плоскости фотодетектора, образованных отраженным от шкалы излучением после прохождения прозрачной фазовой дифракционной решетки. При этом фотодетектор генерирует сигналы в форме синуса и косинуса с малым смещением.
Система сервоуправления, усилители мощности и блоки питания смонтированы в шкафу электроавтоматики. Системный контроллер, установленный в компьютере, обеспечивает сопряжение системы сервоуправления, измерительных устройств и контактной головки с компьютером.
Ручной режим управления машиной осуществляется при помощи джойстика.
Программное обеспечение «Virtual DMIS» (ПО) предназначено для управления работой машины и анализа результатов измерений. ПО сопрягается с CAD, VIP, Gears, SPC, Excel и имеет опции для вывода результатов измерений, в том числе, без использования дополнительных внешних пакетов программ.
Машины выпускаются в трех модификациях - Omni, Impact, Premier, отличающихся конструктивным исполнением, габаритными размерами и диапазонами измерений.

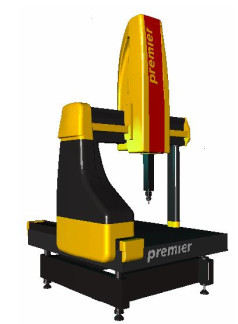

Внешний вид машин приведен на рисунках 1-3.
| Модификация машин | Диапазон измерений, оси X*Y*Z, мм | Пределы допускаемой абсолютной погрешности измерения, мкм | Пределы допускаемой абсолютной погрешности касания, мкм | Масса, кг, не более | Габаритные размеры (ДxШxВ), мм, не более |
| Omni | |||||
| 4.4.3 | 350*350*300 | ±(3.3 + L/250) | ±2.9 | 220 | 710x1186x1978 |
| 5.5.4 | 500*500*400 | ±(4.2 + L/250) | ±4.2 | 310 | 860x1586x2300 |
| IMPACT | |||||
| 5.6.5 | 500*600*450 | ±(1.9 + L/250) | ±2.8 | 800 | 1123x1280x2215 |
| 8.8.6 | 750*800*550 | ±(2.3 + L/250) | ±2.9 | 1150 | 1446x1620x2750 |
| 8.10.7 | 750*1000*650 | ±(2.4 + L/250) | ±3.0 | 1150 | 1446x1620x2750 |
| 10.10.7 | 1000*1000*650 | ±(2.9 + L/250) | ±3.1 | 1430 | 1696x1620x2750 |
| 8.15.7 | 750*1500*650 | ±(2.7 + L/250) | ±3.1 | 1970 | 1446x2120x2750 |
| 10.15.7 | 1000*1500*650 | ±(3.1 + L/250) | ±3.1 | 2250 | 1696x2120x2750 |
| PREMIER | |||||
| 10.10.8 | 1000*1000*800 | ±(2.5 + L/250) | ±2.9 | 2035 | 1790x1930x3230 |
| 10.13.8 | 1000*1250*800 | ±(2.5 + L/250) | ±2.9 | 2235 | 1790x2180x3230 |
| 10.15.8 | 1000*1500*800 | ±(2.5 + L/250) | ±2.9 | 3010 | 1790x2430x3230 |
| 10.10.10 | 1000*1000*1000 | ±(2.7 + L/250) | ±3.1 | 2045 | 1790x1930x3630 |
| 10.13.10 | 1000*1250*1000 | ±(2.7 + L/250) | ±3.1 | 2245 | 1790x2180x3630 |
| 10.15.10 | 1000*1500*1000 | ±(2.7 + L/250) | ±3.1 | 3020 | 1790x2430x3630 |
| 13.13.8 | 1250*1250*800 | ±(2.7 + L/250) | ±3.1 | 2540 | 2040x2180x3230 |
| 13.15.8 | 1250*1500*800 | ±(2.7 + L/250) | ±3.1 | 3515 | 2040 x 2430 x 3230 |
| 13.20.8 | 1250*2000*800 | ±(2.8 + L/250) | ±3.1 | 4960 | 2040 x 2930 x 3230 |
| 13.25.8 | 1250*2500*800 | ±(2.8 + L/250) | ±3.1 | 6055 | 2040 x 3430 x 3230 |
| 13.30.8 | 1250*3000*800 | ±(2.8 + L/250) | ±3.1 | 8630 | 2040x3930x3230 |
| 13.13.10 | 1250*1250*1000 | ±(3.0 + L/250) | ±3.1 | 2550 | 2040x2180x3630 |
| 13.15.10 | 1250*1500*1000 | ±(3.0 + L/250) | ±3.1 | 3525 | 2040 x 2430 x 3630 |
| 13.20.10 | 1250*2000*1000 | ±(3.0 + L/250) | ±3.1 | 4970 | 2040 x 2930 x 3630 |
| 13.25.10 | 1250*2500*1000 | ±(3.0 + L/250) | ±3.1 | 6650 | 2040x3430x3630 |
| 13.30.10 | 1250*3000*1000 | ±(3.0 + L/250) | ±3.1 | 8640 | 2040x3930x3630 |
| 15.15.8 | 1500*1500*800 | ±(3.0 + L/250) | ±3.1 | 3955 | 2290 x 2430 x 3230 |
| 15.20.8 | 1500*2000*800 | ±(3.0 + L/250) | ±3.1 | 5585 | 2290x2930x3230 |
| 15.30.8 | 1500*3000*800 | ±(3.0 + L/250) | ±3.1 | 9740 | 2290x3930x3230 |
| 15.15.10 | 1500*1500*1000 | ±(3.7 + L/250) | ±3.5 | 3965 | 2290 x 2430 x 3630 |
| 15.20.10 | 1500*2000*1000 | ±(3.7 + L/250) | ±3.5 | 5595 | 2290x2930x3630 |
| 15.25.10 | 1500*2500*1000 | ±(3.7 + L/250) | ±3.5 | 8205 | 2290x3430x3630 |
| 15.30.10 | 1500*3000*1000 | ±(3.7 + L/250) | ±3.5 | 9755 | 2290x3930x3630 |
| 15.15.12 | 1500*1500*1200 | ±(4.0 + L/250) | ±4.3 | 3975 | 2290 x 2430 x 4030 |
| 15.20.12 | 1500*2000*1200 | ±(4.0 + L/250) | ±4.3 | 5605 | 2290 x 2930 x 4030 |
| 15.25.12 | 1500*2500*1200 | ±(4.0 + L/250) | ±4.3 | 8805 | 2290 x 3430 x 4030 |
| 15.30.12 | 1500*3000*1200 | ±(4.0 + L/250) | ±4.3 | 9765 | 2290x3930x4030 |
Условия эксплуатации:
- температура, °С 19 - 21
- относительная влажность, % 60 ± 25
- атмосферное давление, кПа 84 -106
Идентификационные данные программного обеспечения:
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Virtual DMIS | Virtual-DMIS | 6.7 | C652168B23C5949A BEF5E798329D8959 | MD5 |
Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа и электронным ключом. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на корпус машины методом этикетирования.
| 1. | Машина трехкоординатная измерительная со стационарным | |
| гранитным рабочим столом | 1 шт. | |
| 2. | Контроллер On-Motion с коробкой управления | 1 комп. |
| 3. | Персональный компьютер | 1 комп. |
| 4. | Компьютерный стол | 1 шт. |
| 5. | Калибровочная сфера | 1 шт. |
| 6. | Измерительная головка | 1 комп. |
| 7. | CD с программным обеспечением Virtual DMIS и ключ | 1 комп. |
| 8. | Руководство по эксплуатации «Машины трехкоординатные измери | |
| тельные Omni, Impact, Premier. Руководство по эксплуатации» | 1 экз. | |
| 9. | Методика поверки МП ТИнТ 65-2012 «Машины трехкоординат- | |
| ные измерительные Omni, Impact, Premier. Методика поверки» | 1 экз. |
осуществляется по документу МП ТИнТ 65-2012 «Машины трехкоординатные измерительные Omni, Impact, Premier. Методика поверки», утвержденному ГЦИ СИ ООО «ТестИнТех» 30 августа 2012 г.
Основными средствами поверки являются:
- меры длины концевые плоскопараллельные, разряд 3 по МИ 2060-90.
Метод измерений изложен в документе «Машины трехкоординатные измерительные Omni, Impact, Premier. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к машинам
1. МИ 2060-90 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1 • 10"6 + 50м и длин волн в диапазоне 0,2 + 50мкм»;
2. Техническая документация фирмы-изготовителя.
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
Компания International Metrology Systems Ltd. (Великобритания)
| Зарегистрировано поверок | 5 |
| Поверителей | 1 |
| Актуальность данных | 22.11.2024 |
