| Номер в госреестре | 52489-13 |
| Наименование СИ | Калибраторы многофункциональные и коммуникаторы |
| Обозначение типа СИ | ВЕАМЕХ MC6 (-R) |
| Изготовитель | "BEAMEX OY AB", Финляндия |
| Год регистрации | 2013 |
| Срок свидетельства | 18.12.2027 |
| МПИ (интервал между поверками) | 2 года (для электрической части), 1 год или 6 месяцев для модулей давления (в зависимости от типа модуля) |
| Описание типа | скачать |
| Методика поверки | скачать |
Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R) предназначены для измерений и воспроизведений сигналов силы и напряжения постоянного тока, сопротивления (в том числе сигналов от термопар и термопреобразователей сопротивления), частоты периодических сигналов, а также для измерений давления.
Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R) (далее -калибраторы) предназначены для поставок в Российскую Федерацию, а также другие страны СНГ, и имеют специальное исполнение (-R).
Калибраторы применяются в качестве эталона или рабочего средства измерений при поверке (калибровке) и испытаниях в лабораторных и полевых условиях:
- электроизмерительных приборов, каналов измерительных систем с входными и выходными электрическими сигналами напряжения (В, мВ) и силы постоянного тока (мА), сопротивления, частоты периодических сигналов, количества импульсов, а также различных преобразователей с цифровыми выходными сигналами по протоколам HART, Foundation Fieldbus H1, Profibus PA;
- приборов для измерения давления - датчиков давления с аналоговым и цифровым выходным сигналом, манометров, электропневматических и пневмоэлектрических преобразователей давления, а также различных реле;
- преобразователей сигналов термоэлектрических преобразователей и термопреобразователей сопротивления.
По конструктивному исполнению калибраторы являются малогабаритными переносными приборами с питанием от батареи аккумуляторов, или от сети через адаптер. На передней панели калибраторов расположен жидкокристаллический сенсорный цветной дисплей и клавиатура. На дисплее отображаются результаты измерений/воспроизведений, сведения о режиме работы калибратора, а также виртуальные кнопки для управления режимами калибратора. Каналы измерения (IN) и воспроизведения (OUT) сигналов силы и напряжения постоянного тока гальванически развязаны. Калибраторы имеют встроенный источник постоянного напряжения 24 В для питания токовой петли. Возможно подключение калибратора к персональному компьютеру через интерфейс USB, Ethernet. Режим коммуникатора предназначен для обмена данными между калибратором и СИ, которые поддерживают протокол(ы) полевых шин: HART, FOUNDATION Fieldbus H1 или Profibus РА.
Калибраторы осуществляют измерение и воспроизведение сигналов напряжения и силы постоянного тока, сопротивления, в том числе сигналов от термопар и термопреобразователей сопротивления, измерение и воспроизведение частоты периодических сигналов, количества импульсов, измерение давления. Имеется два независимых канала (R1, R2) для измерений сопротивления (сигналов термопреобразователей сопротивления) и два независимых канала (TC1, TC2) для измерения низкого напряжения (сигналов термоэлектрических преобразователей).
С помощью высокоточных внутренних и/или внешних модулей измерения давления калибраторы могут измерять значения избыточного, абсолютного давления или разности давлений.

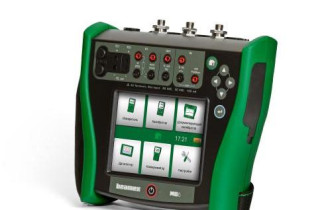

Фотография общего вида калибратора и место нанесения поверительного клейма-наклейки представлена на рисунке 1.
Рисунок 1 - Общий вид калибратора
Метрологически значимое программное обеспечение (ПО) жёстко зашито в микропроцессоре калибратора и недоступно пользователю, после записи рабочей программы становится невозможно прочитать или изменить какую-либо часть программы. Это выполняется только с помощью специализированных программ в условиях завода-изготовителя калибраторов. Номер версии ПО доступен для просмотра на дисплее после включения калибратора.
Метрологические характеристики калибраторов нормированы с учётом влияния на
них ПО.
Идентификационные данные метрологически значимого ПО приведены в таблице 1.
Таблица 1 - Идентификационные данные метрологически значимого ПО
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора |
| MC6 | MC6 | 1.00 | - | - |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
В калибраторе отсутствует возможность внесения изменений (преднамеренных или непреднамеренных) в ПО посредством внешних интерфейсов или меню калибратора.
Защита калибратора от преднамеренного изменения ПО через внутренний интерфейс (вскрытие калибратора) обеспечивается нанесением гарантийной наклейки на корпус калибратора.
Метрологические характеристики калибраторов представлены в таблицах 2 - 7.
Таблица 2 - Измерение электрических сигналов
| Диапазон | Разрешение | Пределы допускаемой основной погрешности 1 |
| -1...1 В 1) (ТС1, ТС2) | 0,001 мВ | ± (0,007 % показания + 4 мкВ) |
| -1...1 В 2) (IN) | 0,001 мВ | ± (0,006 % показания + 5 мкВ) |
| 1.60 В 2) (IN) | 0,01 мВ | ± (0,006 % показания + 0,25 мВ) |
| ±25 мА 3) (IN) | 0,0001 мА | ± (0,01 % показания + 1 мкА) |
| ±(25.100) мА 3) (IN) | 0,001 мА | ± (0,01 % показания + 1 мкА) |
| 0.100 Ом (R1, R2) | 0,001 Ом | ±6 мОм |
| 100...<110 Ом | 0,001 Ом | ± 0,006 % от показания |
| 110. ..<150 Ом | 0,001 Ом | ± 0,007 % от показания |
| 150. ..<300 Ом | 0,001 Ом | ± 0,008 % от показания |
| 300...<400 Ом | 0,001 Ом | ± 0,009 % от показания |
| 400.4040 Ом | 0,01 Ом | ± (0,015 % от показания + 12 мОм) |
Таблица 3 - Генерирование/воспроизведение электрических сигналов
| Диапазон | Разрешение | Пределы допускаемой основной погрешности * |
| -1.1 В 4) (ТС1) | 0,001 мВ | ± (0,007 % показания + 4 мкВ) |
| -3.10/24 В 5) (OUT) | 0,01/0,1 мВ | ± (0,007 % показания + 0,1 мВ) |
| 0.25 мА 6) (OUT) | 0,0001 мА | ± (0,01 % показания + 1 мкА) |
| 25.55 мА 6) (OUT) | 0,001 мА | ± (0,01 % показания + 2 мкА) |
| 0. <100 Ом (R1) | 0,001 Ом | ± 20 мОм |
| 100.<400 Ом (R1) | 0,001 Ом | ± (0,01 % от показания + 10 мОм) |
| 400.4000 Ом (R1) | 0,01 Ом | ± (0,015 % от показания + 20 мОм) |
Таблица 4 - Измерение 7) и генерирование/воспроизведение 8) частотных электрических сигналов
| Диапазон | Разрешение | Пределы допускаемой основной погрешности * |
| 0,0028 изм./0,0005 ген. ...<0,5 Гц | 0,000001 Гц | ± (0,002 % от показания + 0,000002 Гц) |
| 0,5.<5 Гц | 0,00001 Гц | ± (0,002 % от показания + 0,00002 Гц) |
| 5...<50 Гц | 0,0001 Гц | ± (0,002 % от показания + 0,0002 Гц) |
| 50.<500 Гц | 0,001 Гц | ± (0,002 % от показания + 0,002 Гц) |
| 500.<5000 Гц | 0,01 Гц | ±(0,002 % от показания + 0,02 Гц) |
| 5000.<50000 Гц 7) | 0,1 Гц | ±(0,002 % от показания + 0,2 Гц) |
| 0.9999999 имп | 1 имп | - |
Встроенный источник питания петли: 24 В ± 5%; 1макс=55 мА;
Напряжение внешнего источника питания петли < 60 В
Таблица 5 - Измерение (R1, R2) и воспроизведение (R1) сигналов термопреобразователей со-
| ротивления | |||
| Тип | Диапазон, °C | Пределы допускаемой основной погрешности * (измерение), °С | Пределы допускаемой основной погрешности * (воспроизведение), °С |
| 50П | -200...<270 | ± 0,03 | ± 0,11 |
| _ ч 1) 2) 3) (Pt50 a385) | 270.850 | ± 0,012 % показания | ± (0,015 % показания + 0,11) |
| 100П | -200...<0 | ± 0,015 | ± 0,05 |
| 1) 2) 3) (Pt100 a385) | 0...850 | ± (0,012 % показания + 0,015) | ± (0,014 % показания + 0,05) |
| -200...<-80 | ± 0,01 | ± 0,025 | |
| 200П , ч 1) 2) 3) (Pt200 a385) | - 00 о < о | ± 0,02 | ± 0,035 |
| 0.<260 | ± (0,012 % показания + 0,02) | ± (0,011 % показания + 0,04) | |
| 260...850 | ± (0,02 % показания + 0,045) | ± (0,02 % показания + 0,06) | |
| 400П | 0 0 - V 0. 0 2 - | ± 0,01 | ± 0,015 |
| 1) 2) 3) (Pt400 a385) | - 0 о < о | ± 0,02 | ± 0,03 |
| 0...850 | ± (0,019 % показания + 0,045) | ± (0,019 % показания + 0,05) | |
| 500П | -200...<-120 | ± 0,01 | ± 0,015 |
| 1) 2) 3) (Pt500 a385) | 0 5 - < 0 2 - | ± 0,02 | ± 0,025 |
| 3) (500П a391-06) | 0 < 0 5 - | ± 0,045 | ± 0,05 |
| 0...850 | ± (0,019 % показания + 0,045) | ± (0,019 % показания + 0,05) | |
| 1000П | 0 5 - V 0. 0 2 - | ± 0,008 | ± 0,011 |
| _ 1) 2) 3) (Pt1000 a385) | 0 5 - < 0 5 - | ± 0,031 | ± 0,035 |
| 3) (1000П a391-06) | 0 < 0 5 - | ± 0,041 | ± 0,043 |
| 0...850 | ± (0,019 % показания + 0,041) | ± (0,019 % показания + 0,043) | |
| 50П | -200...<0 | ± 0,03 | - |
| (50П a391) 1) 2) | -200...<270 | - | ± 0,11 |
| 0 0 О | ± (0,01 % показания + 0,03) | - | |
| 0 0 0 7 2 | - | ± (0,017 % показания + 0,065) | |
| 50П | -200...<50 | ± 0,03 | - |
| 3) (50П a391-06) | -200...<270 | - | ± 0,11 |
| 50.850 | ± (0,01 % показания + 0,025) | - | |
| 270.850 | - | ± (0,015 % показания + 0,073) | |
| 100П | -200...<0 | ± 0,015 | ± 0,05 |
| (100П a391) 1) 2) | 0...850 | ± (0,013 % показания + 0,015) | ± (0,014 % показания + 0,05) |
| 0 0 0 5 8 > | ± (0,025 % показания + 0,03) | ± (0,027 % показания + 0,04) | |
| 100П | -200...<0 | ± 0,015 | ± 0,05 |
| 3) (100П a391-06) | 0...850 | ± (0,012 % показания + 0,015) | ± (0,014 % показания + 0,05) |
| 50М - ч 1) 2) (50М a428) | -200.<0 0.200 | ± 0,030 | ±0,098 |
| 50М 3) (50М a428-06) | -180.<0 0.200 | ± 0,029 | ±0,094 |
| 100М | -200.<0 | ± 0,015 | ± 0,049 |
| (100М a428) 1) 2) | 0.200 | ± (0,012 % показания + 0,015) | ± (0,009 % показания + 0,049) |
| Тип | Диапазон, °С | Пределы допускаемой основной погрешности * (измерение), °С | Пределы допускаемой основной погрешности * (воспроизведение), °С |
| 100М 3) (100М a428-06) | - 8 О < О | ± 0,015 | ± 0,047 |
| 0.200 | ± (0,012 % показания + 0,015) | ± (0,01 % показания + 0,047) | |
| 50М 1) (50М a426) | -50...<0 0.200 | ± 0,029 | ± 0,094 |
| 100М (100М a426) 1) | 0 < 0 5 - | ± 0,015 | ± 0,047 |
| 0.200 | ± (0,012 % показания + 0,015) | ± (0,01 % показания + 0,047) | |
| 100H (100Н a617) 1) 2) 3) | 0 < 0 6 - | ± 0,013 | ± 0,043 |
| 0 8 О | ± (0,007 % показания + 0,013) | ||
| 46П (46П a391) 4) | -200...<0 | ± 0,033 | - |
| -200.<300 | - | ± 0,12 | |
| 0...650 | ± (0,008 % показания + 0,033) | - | |
| 300.650 | - | ± (0,015 % показания + 0,075) | |
| 53М 4) (53М a426) | -50...<0 0...200 | ± 0,027 | ± 0,089 |
Разрешение для всех типов термопреобразователей сопротивления по умолчанию:
0,001 °С
* Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год при температуре от 0 до 45 °С (температурный коэффициент для диапазона от минус 10 до 0 °C <0,001% показания Ом/°С)
1изм: пульсирующий в обоих направлениях 1 мА (0.500 Ом), 0,2 мА (>500 Ом)
1нагр: <5 мА (0.. .650 Ом), 1нагр х Rсим <3,25 В (650.. .4000 Ом)
1) МПТШ-68 (ГОСТ 6651-84) 2) МТШ-90 (ГОСТ 6651-94)
3) МТШ-90 (ГОСТ Р 8.625-2006, ГОСТ 6651-2009) 4) МПТШ-68 (ГОСТ 6651-78: гр.21,
гр.23).
Таблица 6 - Измерение (ТС1, ТС2) и воспроизведение (ТС1) сигналов термоэлектрических
| реобразователей | ||
| Тип | Диапазон, °С | Пределы допускаемой основной погрешности*, °С (измерение, воспроизведение) |
| ПР (В) 1) 2) | 0. <200 | ± (0,007 % показания напряжения + 4 мкВ)** |
| 200. <500 | ± 2,0 | |
| 500. <800 | ± 0,8 | |
| 800...1820 | ± 0,5 | |
| ПП (R) 1) 2) | - 50. <0 | ± 1,0 |
| 0. <150 | ± 0,7 | |
| 150.<400 | ± 0,45 | |
| 400...1768 | ± 0,4 | |
| ПП (S) 1) 2) | - 50. <0 | ± 0,9 |
| 0. <100 | ± 0,7 | |
| 100.<300 | ± 0,55 | |
| 300...1768 | ± 0,45 | |
| ХА(К) 1) 2) | -270. <-200 | ± (0,007 % абс. показания напряжения + 4 мкВ)** |
| -200...<0 | ± (0,1 % абс. показания + 0,1) | |
| 0...<1000 | ± (0,007 % показания + 0,1) | |
| 1000...1372 | ± 0,017 % показания | |
| Тип | Диапазон, °С | Пределы допускаемой основной погрешности*, °С (измерение, воспроизведение) |
| ХК(Е) 1) 2) | -270. <-200 | ± (0,007 % абс. показания напряжения + 4 мкВ)** |
| -200...<0 | ± (0,06 % абс. показания + 0,07) | |
| 0...1000 | ± (0,005 % показания + 0,07) | |
| МК(Т) 1) 2) | -270. <-200 | ± (0,007 % абс. показания напряжения + 4 мкВ)** |
| -200...<0 | ± (0,1 % абс. показания + 0,1) | |
| 0...400 | ± 0,1 | |
| ЖК(Г) 1) 2) | 0 0 2 - V 0 21 - | ± (0,007 % абс. показания напряжения + 4 мкВ)** |
| -200. <0 | ± (0,06 % абс. показания + 0,08) | |
| 0...1200 | ± (0,006 % показания + 0,08) | |
| HH(N) 1) 2) | -270. <-200 | ± (0,007 % абс. показания напряжения + 4 мкВ)** |
| -200...<-100 | ± 0,2 % абс. показания | |
| - 0 О < О | ± (0,05 % абс. показания + 0,15) | |
| 0...<800 | ± 0,15 | |
| 800...1300 | ± (0,01 % показания + 0,07) | |
| U 1) | -200...<0 | ± (0,07 % абс. показания + 0,1) |
| 0...600 | ± 0,1 | |
| L 1) | -200. <0 | ± (0,04 % абс. показания + 0,08) |
| 0...<900 | ± (0,005 % показания + 0,08) | |
| XK(L) 1) 2) | -200. <0 | ± (0,052 % абс. показания + 0,07) |
| 0...<380 | ± 0,07 | |
| 380.800 | ± (0,008 % показания + 0,04) | |
| ВР(А)-1 1) 2) | 0.<300 | ± ( - 0,023 % показания + 0,33) |
| 3 О О < 5 о о | ± (0,014 % показания + 0,22) | |
| 1500...2500 | ± (0,039 % показания - 0,15) |
Разрешение для всех типов термоэлектрических преобразователей по умолчанию: 0,01 °С;
* Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год при температуре от 0 до 45 °С (температурный коэффициент для диапазона от минус 10 до 0 °C <0,001% показания мВ/°C), не включая погрешность канала компенсации температуры холодного спая.
** Пределы допускаемой основной погрешности приведены в единицах напряжения
1) МПТШ-68 (ГОСТ 3044-84, ГОСТ Р 50431-92, МЭК 584-1-77)
2) МТШ-90 (ГОСТ Р 8.585 - 2001)
Автоматическая компенсация температуры холодного спая термоэлектрических преобразователей (ТС1, ТС2)
Таблица 7
| Диапазон компенсации, °С | Пределы допускаемой основной погрешности *, °С |
| 5 4 + 0 - | ± 0,15 |
* Включая нелинейность, гистерезис, повторяемость и дрейф за 1 год при температуре от 15 до 35 °С (температурный коэффициент вне этого диапазона - <0,005 °C/ °C)
| Внутренние модули | Внешние модули | Диапазон 1) | Пределы допускаемой основной погрешности 2) (±) МПИ 6 месяцев 3) | Пределы допускаемой основной погрешности 2) (±) МПИ 12 месяцев |
| PB | EXTB | 70.120 кПа абс | 0,03 кПа | 0,05 кПа |
| P10mD | EXT10mD | ±1 кПа дифф | 0,06 % П + 0,035 % Д | 0,10 % П + 0,05 % Д |
| P100m | EXT100m | 0.10 кПа | 0,015 % П + 0,017 % ВП | 0,025 % П + 0,025 % ВП |
| P250mC | EXT250mС | ±25 кПа | 0,015 % П + 0,017 % ВП | 0,025 % П + 0,025 % ВП |
| P400mC | EXT400mC | ±40 кПа | 0,015 % П + 0,015 % ВП | 0,025 % П + 0,02 % ВП |
| P630mC | EXT630m | ±63 кПа | 0,015 % П + 0,015 % ВП | 0,025 % П + 0,02 % ВП |
| P1C | EXT1C | ±100 кПа | 0,015 % П + 0,01 % ВП | 0,025 % П + 0,015 % ВП |
| P1,6C | EXT1,6C | -100.160 кПа | 0,015 % П + 0,01 % ВП | 0,025 % П + 0,015 % ВП |
| P2C | EXT2C | -100.200 кПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P2,5C | EXT2,5C | -100.250 кПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P4C | EXT4C | -100.400 кПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P6C | EXT6C | -100.600 кПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P10C | EXT10C | -100.1000 кПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P16C | EXT16C | -100.1600 кПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P20C | EXT20C | -100.2000 кПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P25C | EXT25C | -100.2500 кПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P40 | EXT40 | 0.4 МПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P60 | EXT60 | 0.6 МПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P100 | EXT100 | 0.10 МПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| P160 | EXT160 | 0.16 МПа | 0,015 % П + 0,007 % ВП | 0,025 % П + 0,01 % ВП |
| EXT250 | 0.25 МПа | 0,015 % П + 0,01 % ВП | 0,025 % П + 0,015 % ВП | |
| EXT400 | 0.40 МПа | 0,015 % П + 0,01 % ВП | 0,025 % П + 0,015 % ВП | |
| EXT600 | 0.60 МПа | 0,015 % П + 0,01 % ВП | 0,025 % П + 0,015 % ВП | |
| EXT1000 | 0.100 МПа | 0,015 % П + 0,01 % ВП | 0,025 % П + 0,015 % ВП | |
| EXT200mC-s | ±20 кПа | 0,03 % П + 0,03 % ВП | 0,05 % П + 0,05 % ВП | |
| EXT2C-s | -100.200 кПа | 0,035 % ВП | 0,05 % ВП | |
| EXT20C-s | -100.2000 кПа | 0,035 % ВП | 0,05 % ВП | |
| EXT160-s | 0.16 МПа | 0,035 % ВП | 0,05 % ВП |
П - показание ВП - верхний предел Д - диапазон (39 единиц измерения давления)
МПИ - межповерочный интервал
1) При наличии внутреннего барометрического модуля РВ любой модуль давления может измерять как избыточное, так и абсолютное давление.
2) Включая нелинейность, гистерезис, повторяемость и дрейф при температуре от 15 до 35°С (температурный коэффициент вне этого диапазона - <±0,001% П/°С, для P10mD и EXT10mD <±0,002% Д/°С )
3) МПИ 6 месяцев - только для внешних модулей ЕХТ
Рабочие условия применения:
- температура окружающего воздуха от минус 10 до + 45 °С,
- относительная влажность от 0 до 80 % без конденсации влаги;
Температура транспортирования и хранения: от минус 20 до + 60 °С.
| Дисплей | Сенсорный TFT, 5,7”(640 x 480 пиксел) с LED подсветкой |
| Клавиатура | Мембранная |
| Питание | Аккумулятор (Li-PO, 4200 мА*час), ЗУ ~100.240 В |
| Время работы от аккумулятора | ас ч 6 0 |
| Время заряда аккумулятора | 4 час |
| Защита от пыли и влаги | IP65 |
| Габариты (Д х Ш х В); масса нетто | 200 х 230 х 70 мм; 1,5.2,0 кг |
| Интерфейс | 2 х USB A, 1 x USB B, 1 x RJ45 |
Знак утверждения типа наносится на калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R) методом наклейки на титульный лист руководства по эксплуатации типографским способом.
В комплект поставки входят:
- калибратор многофункциональный и коммуникатор ВЕАМЕХ МС6 (-R) с предустановленными по заказу внутренними модулями давления;
- установленный аккумулятор и внешнее зарядное устройство;
- комплект контрольных проводов, кабель USB;
- кабель с разъемом LEMO для подключения к каналу R2;
- мягкий кейс и/или чехол для аксессуаров;
- руководство по эксплуатации на русском языке;
- внешние модули давления с соединительными кабелями (по заказу);
- ручные воздушные и гидравлические насосы со шлангами и фитингами (по заказу);
- программное обеспечение (по заказу);
- методика поверки.
осуществляется в соответствии с документом МП 52489-13 "Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R). Методика поверки", утвержденной ГЦИ СИ ФГУП «ВНИИМС» 24.09.2012.
Перечень оборудования для поверки: мультиметр 3458A (измерение напряжения постоянного тока в диапазоне от 0 до 100 мВ, Ди= ±(2,5 10-6измер. знач. + 3 10-6верх.границы диап.); диапазон от 0 до 100 В, Ди= ±(2,5 10-6измер. знач. + 0,3 10-6верх.границы диап.); измерение силы постоянного тока в диапазоне от 0 до 100 мА, Д1= ±(25 10-6измер. знач. +4 10-6верх. границы диап.)); калибратор многофункциональный 5720А (воспроизведение силы постоянного тока от 0 до 25 мА (± 0,004% от установ. знач.), напряжения постоянного тока от 0 до 25 В (± 0,0004% от установ. знач.), сопротивления постоянного тока от 0 до 4 кОм (± 12млн-1)); генератор сигналов произвольной формы 33250А (генерирование периодических сигналов частотой от 110-6 Гц до 80 МГц, (± 1 млн-1)), частотомер электронно-счётный 53131А (измерение частоты перидических сигналов от 0 до 225 МГц (± 5 млн-1)), манометр абсолютного давления МПА - 15 (кл.т. 0,01), мановакууметр грузопоршневой МВП - 2,5 (кл.т. 0,05); манометры грузопоршневые (кл.т. 0, 01 - 0,02): МП - 2,5, МП - 6, МП - 60, МП -600, МП - 2500; автоматизированные задатчики избыточного давления (кл.т. 0,01 - 0,02): Воздух - 1,6, Воздух - 1600, Воздух - 6,3.
Метод измерений приведён в руководстве по эксплуатации «Калибраторы многофункциональные и коммуникаторы ВЕАМЕХ МС6 (-R) фирмы OY BEAMEX, Финляндия. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным и коммуникаторам ВЕАМЕХ МС6 (-R)
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов.
Общие технические условия.
ГОСТ 8.028-86 Государственная система обеспечения единства измерений. Госу
дарственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления.
ГОСТ 8.027-2001 Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы.
Техническая документация фирмы-изготовителя
- выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 3598 |
| Поверителей | 47 |
| Актуальность данных | 17.09.2024 |
