| Номер в госреестре | 52491-13 |
| Наименование СИ | Тележки путеизмерительные |
| Обозначение типа СИ | Amber |
| Изготовитель | Компания "Societe des Anciens Etablissements L. GEISMAR", Франция |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Тележки путеизмерительные Amber Назначение средства измерений
Тележки путеизмерительные Amber (далее - тележки) предназначены для измерения геометрических параметров железнодорожного пути (непрерывного измерения ширины колеи, поперечного уровня, пройденного расстояния и перекоса).
Измерение ширины колеи происходит с помощью линейного потенциометра, подвижная и неподвижная части которого жестко связаны с подвижной и неподвижной частями тележки. При измерении ширины колеи происходит увеличение или уменьшение ширины тележки, что приводит к увеличению или уменьшению электрического сопротивления, снимаемого с линейного потенциометра. Для измерений уровня пути используется инклинометр. Для измерений пройденного расстояния используется оптоэлектронный датчик - диск с отверстиями, нанесенными по периметру диска с равным шагом и оптопара (светодиод-фотоприемник). При вращении диска отверстия периодически замыкают-размыкают световой пучок, проходящий от светодиода к фотоприемнику. Диск своим внешним диаметром устанавливается на рельс и вращается при перемещении тележки по рельсам. Пройденное расстояние определяется как периметр диска, умноженный на количество оборотов диска. Измерение перекоса производится путем нахождения разности между уровнями в двух точках, находящихся на определенном расстоянии.
Для передачи данных с датчиков (линейного потенциометра, инклинометра, оптоэлектронного датчика) на внешний компьютер (карманный персональный компьютер -КПК) тележка снабжена контроллером со встроенным программным обеспечением. Запись и обработка данных, полученных при измерении, производится на КПК. Регистрируемые данные передаются оператору в реальном времени, выводятся и хранятся на КПК, с использованием технологии ‘Bluetooth®’.
Для питания электронной аппаратуры тележки используется встроенная аккумуляторная батарея. В комплект поставки входит также устройство подзарядки этой аккумуляторной батареи от сети переменного тока 220 В.
Тележка состоит из следующих основных элементов:
1. Тележка, включающая в себя:
- два продольных стеклопластиковых профиля квадратного сечения, несущие пластиковые ролики и датчики измерения текущей координаты и ширины колеи, встроенный аккумулятор;
- складывающийся поперечный стеклопластиковый профиль квадратного сечения со встроенным датчиком измерения уровня и перекоса;
- поворотную штангу для перемещения тележки;
- отметчик событий, монтируемый на конце штанги.
2. Карманный персональный компьютер;

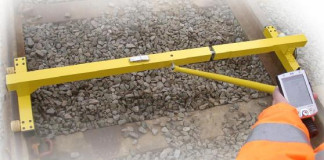

Внешний вид тележки представлен на рисунке 1.
Тележки работают с программным обеспечением Amber (автономное - установлено на КПК), и программным обеспечением GEISMAR AMBER (встроенное в контроллер тележки). Обмен данными между КПК и контроллером тележки осуществляется по Вluetooth
Всего листов 4
Программа «Amber» обеспечивает сбор информации, обработку данных в соответствии с выбранным алгоритмом, сохранение, печать полученных результатов и передачу полученных результатов на внешний компьютер.
Программа «GEISMAR AMBER» обеспечивает сбор информации, выбор контрольных точек (точек в которых по заданию оператора происходит запись измеряемых параметров) и передачу измеренных данных на КПК.
| Наименование программного обеспечения | Идентификацион ное наименование программного обеспечения | Номер версии (идентификацио нный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Amber | AMB02S004r05C Rexe | AMB02S004r05 CR | 280bfec5fd982cc 565ceb912bff4a3 ad | MD5 |
| GEISMAR AMBER | GEISMAR AMBER | АМВ02Б000000 10R | недоступен | - |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню "С" по МИ 3286-10.
Таблица 1
| № п/п | Наименование характеристики | Значение характеристики | |
| 1 | Номинальная ширина колеи, мм | 1520 | |
| 2 | Диапазон измерений ширины колеи, мм | от 1500 до 1570 | |
| 3 | Диапазон измерений уровня, мм | от -200 до 200 | |
| 4 | Диапазон измерений перекоса пути, мм | от -100 до 100 на длине 3 м | |
| 5 | Дискретность измерений ширины колеи, уклона, перекоса пути, мм | 0,1 | |
| 6 | Диапазон измерений расстояний, км | от 0 до 100 | |
| 7 | Дискретность измерений расстояний, мм | 125 | |
| 8 | Пределы допускаемой абсолютной погрешности измерений ширины колеи, мм | ±1,0 | |
| 9 | Пределы допускаемой абсолютной погрешности измерений уровня, мм | ±1,0 | |
| 10 | Пределы допускаемой абсолютной погрешности измерений перекоса пути, мм | ±1,5 | |
| 11 | Пределы допускаемой абсолютной погрешности измерений расстояний, мм | ±(5*L), где L - измеряемое расстояние, м | |
| 12 | Габаритные размеры (в рабочем положении), мм, не более: | длина ширина высота | 1650 400 250 |
| 13 | Габаритные размеры (в сложенном состоянии), мм, не более: | длина ширина высота | 05 0 0 |
| 14 | Масса, кг, не более | 10 | |
| 15 | Питание | Аккумуляторная батарея типа NiMH 10,8 В, 8,7 Ач | |
| 16 | Средний срок службы, лет | 6 | |
| 17 | Наработка на отказ, ч | 1000 | |
Условия эксплуатации:
1. Диапазон температуры окружающего воздуха, °С...............................от -5 до +40.
2. Максимальная относительная влажность воздуха (при температуре +25 °С), %............95.
3. Диапазон атмосферного давления, кПа...................................................от 84 до 106,7.
Знак утверждения типа наносится на корпус машины металлографическим способом и на титульные листы руководства по эксплуатации типографским методом.
Таблица 2
| № п/п | Наименование | Кол-во, шт. |
| 1 | Тележка с аккумуляторной батареей | 1 |
| 2 | Зарядное устройство для тележки | 1 |
| 3 | Карманный персональный компьютер | 1 |
| 4 | Отметчик событий | 1 |
| 5 | Зарядное устройство для компьютера | 1 |
| 6 | Руководство по эксплуатации | 1 |
| 7 | Методика поверки МП 2512-0006-2012 | 1 |
осуществляется по документу «Тележки путеизмерительные Amber. Методика поверки МП 2512-0006-2012», утвержденным ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в ноябре
2012 г.
В перечень основного поверочного оборудования входит:
- рулетка измерительная типа Р30Н2Г;
- стенд для поверки и калибровки путеизмерительных устройств СИ-1, исполнение ВДМА.663500. 115-01 или ВДМА.663500. 115-04 (Регистрационный № 39645-08).
Методика измерений приведена в документе «Тележки путеизмерительные Amber. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к тележкам путеизмерительным Amber
1. МИ 2060-90. «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-6 ... 50 м и длин волн в диапазоне 0,2.50 мкм».
2. Техническая документация компании «Societe des Anciens Etablissements L.GEISMAR», Франция.
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
