| Номер в госреестре | 52496-13 |
| Наименование СИ | Калибраторы многофункциональные |
| Обозначение типа СИ | Fluke 5080А |
| Изготовитель | "Fluke Corporation", США |
| Год регистрации | 2013 |
| Срок свидетельства | 08.12.2022 |
| МПИ (интервал между поверками) | 1 год |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

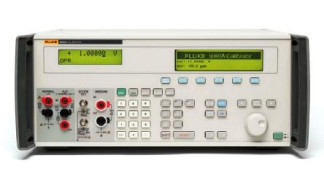

Калибраторы многофункциональные Fluke 5080А (далее - калибраторы) предназначены
для:
- воспроизведения напряжения постоянного тока;
- воспроизведения силы постоянного тока;
- воспроизведения электрического сопротивления постоянному току;
- воспроизведения мощности постоянного тока;
- воспроизведения напряжения переменного тока;
- воспроизведения силы переменного тока;
- воспроизведения электрической емкости;
- воспроизведения мощности переменного тока;
- работы в режимах, предназначенных для определения нормируемых метрологических характеристик осциллографов с полосой пропускания до 200 МГц, таких как:
- режим генератора синусоидального напряжения;
- режим генератора прямоугольных импульсов;
- режим формирования сглаженной синусоиды;
- режим формирования временных маркеров;
- работы в режимах, предназначенных для определения нормируемых метрологических характеристик мегаомметров, таких, как:
- режим источника низкого сопротивления;
- режим источника высокого сопротивления.
Калибратор - микропроцессорный прибор, обладающий возможностью автоматической калибровки по внутриприборным мерам, самодиагностикой, стандартными интерфейсами IEEE-488, RS-232. Принцип действия калибратора основан на автоматическом управлении встроенными прецизионными источниками сигналов различной формы, опорными из которых являются источник напряжения постоянного тока, кварцевый генератор частоты, термопреобразователь напряжения переменного тока в постоянное напряжение, набор высокоточных и высокостабильных резисторов.
Рисунок 2 - Схема пломбировки от несанкционированного доступа.
Программное обеспечение устанавливается в калибраторы во время производства. Программное обеспечение обеспечивает взаимодействие всех узлов и агрегатов, а также обработку данных калибраторов. Идентификационные данные программного обеспечения указаны в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения калибратора
| Наименование ПО | Наименование программного модуля (идентификационное наименование ПО) | Номер версии ПО | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| 5080A Firmware | JFPN 3537585 | Rev 2.01 | — | — |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню А по МИ 3286-2010.
Основные метрологические характеристики калибраторов приведены ниже.
Таблица 2 - Напряжение постоянного тока (воспроизведение)
| Диапазон | Пределы допускаемой относительной погрешности | Разрешение, мкВ |
| ± (10-6отн. ед. от установленного значения + мкВ) | ||
| 0...329,999 мВ | 130 + 10 | 1 |
| 0...3,29999 В | 100 + 15 | 10 |
| 0...32,9999 В | 100+150 | 100 |
| 10...101,999 В | 120 +1500 | 1000 |
| 30.329,999 В | 120 +1500 | 1000 |
| 100... 1020,00 В | 120 + 5500 | 10000 |
| Дополнительный выход (только в режиме одновременного воспроизведения двух выходных сигналов) | ||
| 0...329,99 мВ | 1200+1000 | 10 |
| 0...3,2999 В | 1200+1000 | 100 |
| 3,3...7,000 В | 1200+1000 | 1000 |
Примечание:
U - значение воспроизводимого напряжения постоянного тока.
| Диапазон | Пределы допускаемой относительной погрешности | Разрешение мкА |
| ± (10-6отн. ед. от установленного значения + мкА) | ||
| 0...329,99 мкА | 750 + 0,1 | 0,01 |
| 0...3,2999 мА | 650 + 0,25 | 0,1 |
| 0...32,999 мА | 500 + 1,25 | 1 |
| 0...329,99 мА | 500 + 16,5 | 10 |
| 0.1,0999 А (в диапазоне 3 А) | 1500 + 220 | 100 |
| 1,1.2,9999 А | 1900+ 220 | 100 |
| 0...10,999 А (в диапазоне 20А) | 2500 + 2500 | 1000 |
| 11. 20,500 А | 5000 + 3750 | 1000 |
Примечание:
I - значение воспроизводимой силы постоянного тока.
Таблица 4 - Электрическое сопротивление постоянному току (воспроизведение)
| Номинальное значение | Пределы допускаемой относительной погрешности |
| ± 10-2отн. ед. от установленного значения | |
| 0 Ом | 0,01 Ом |
| 1 Ом | 1,0 |
| 1,9 Ом | 0,5 |
| 10 Ом | 0,15 |
| 19 Ом | 0,1 |
| 100 Ом | 0,04 |
| 190 Ом | 0,04 |
| 1000 Ом | 0,025 |
| 1,9 кОм | 0,025 |
| 10 кОм | 0,025 |
| 19 кОм | 0,029 |
| 100 кОм | 0,038 |
| 190 кОм | 0,042 |
| 1 МОм | 0,04 |
| 1,9 МОм | 0,04 |
| 10 МОм | 0,1 |
| 19 МОм | 0,15 |
| 100 МОм | 0,5 |
| 190 МОм | 1,0 |
Примечание:
R - значение воспроизводимого сопротивления постоянному току.
Таблица 5 - Мощность постоянного тока (воспроизведение)
| Пределы допускаемой относительной погрешности | ||||
| Диапазон | ± 10 | -2отн. ед. от установленного значения | ||
| напряжения | Диапазон силы тока | |||
| 0,33...3,2999 мА | 3,3...299,99 А | 0,33...2,9999 А | 3.20,5 А | |
| 33 мВ.1020 В | 0,15 | 0,11 | 0,22 | 0,54 |
Примечание:
P - значение воспроизводимой мощности.
| Диапазон | Частота | Пределы допускаемой относительной погрешности | Разрешение мВ |
| ± (10-6отн. ед. от установленного значения + мкВ) | |||
| 1,0...32,99 мВ | 45...65 Гц | 3300+ 60 | 0,01 |
| 65 Гц...1 кГц | 3400 + 60 | ||
| 33...329,99 мВ | 45...65 Гц | 1500+ 60 | 0,01 |
| 65 Гц...1 кГц | 1600+ 60 | ||
| 0,33...3,2999 В | 45...65 Гц | 1000+ 60 | 0,1 |
| 65 Гц...1 кГц | 1100 +180 | ||
| 3,3...32,999 В | 45...65 Гц | 1100 + 1800 | 1 |
| 65 Гц...1 кГц | 1100 +1800 | ||
| 33... 101,99 В | 45...65 Гц | 1400+18 | 10 |
| 65 Гц...1 кГц | 1500+18 | ||
| 102.329,99 В | 45...65 Гц | 1400+18 | 10 |
| 65 Гц...1 кГц | 1500+18 | ||
| 330...1020 В | 45...65 Гц | 1400 +180 | 100 |
| 65 Гц...1 кГц | 1500 +180 | ||
| Дополнительный выход (только в режиме одновременного воспроизведения двух выходных сигналов) | |||
| 10...329,99 мВ | 45...65 Гц | 2000 + 1000 | 0,01 |
| 65 Гц...1 кГц | 2200 +1000 | ||
| 0,33...3,2999 В | 45...65 Гц | 2000 + 1000 | 0,1 |
| 65 Гц...1 кГц | 2200 +1000 | ||
| 3,3.5 В | 45...65 Гц | 2000 + 1000 | 1 |
| 65 Гц...1 кГц | 2200 +1000 | ||
Примечание:
U - значение воспроизводимого напряжения переменного тока.
Таблица 7 - Сила переменного тока (воспроизведение)
| Диапазон | Частота | Пределы допускаемой относительной погрешности |
| ± (10-2отн. ед. от установленного значения + мкА) | ||
| 29,00...329,99 мкА | 45...65 Гц | 0,25 + 0,75 |
| 65 Гц ... 1 кГц | 0,26 + 0,75 | |
| 0,33...3,2999 мА | 45 ... 65 Гц | 0,22 + 0,9 |
| 65 Гц ... 1 кГц | 0,23 + 0,9 | |
| 3,3...32,999 мА | 45 ... 65 Гц | 0,1 + 12 |
| 65 Гц ... 1 кГц | 0,19 + 12 | |
| 33...329,99 мА | 45 ... 65 Гц | 0,1 + 120 |
| 65 Гц ... 1 кГц | 0,19 + 120 | |
| 0,33 ... 1,0999 А | 45 ... 65 Гц | 0,1 + 1200 |
| 65 Гц ... 1 кГц | 0,24 + 1200 | |
| 1,1 ... 2,999 А | 45 ... 65 Гц | 0,1 + 1500 |
| 65 Гц ... 1 кГц | 0,28 + 1500 | |
| 3 ... 10,999 А | 45 ... 65 Гц | 0,25 + 6000 |
| 65 Гц ... 1 кГц | 0,4 + 6000 | |
| 11 . 20,5 А | 45 ... 65 Гц | 0,5 + 15000 |
| 65 Гц ... 1 кГц | 0,52 + 15000 | |
| В режиме LCOMP ON (компенсация включена) | ||
| 29,00...329,99 мкА | 45...65 Гц | 0,25 + 0,75 |
| 0,33...3,2999 мА | 0,22 + 0,9 | |
| 3,3...32,999 мА | 0,2 + 9 | |
| 33...329,99 мА | 0,2 + 90 | |
| Диапазон | Частота | Пределы допускаемой относительной погрешности |
| ± (10-2отн. ед. от установленного значения + мкА) | ||
| 0,33...1,0999 А | 45...65 Гц | 0,21 + 900 |
| 1,1...2,999 А | 0,23 + 900 | |
| 3... 10,999 А | 0,25 + 6000 | |
| 11.20,5 А | 0,5 + 15000 |
Примечание:
I - значение воспроизводимой силы тока.
Таблица 8 - Мощность переменного тока (воспроизведение); (диапазон 45 Гц...65 Гц), коэффициент мощности (РР) = 1
| Диапазон напряжения | Пределы допускаемой относительной погрешности | |||
| ± 10-2отн. ед. от установленного значения | ||||
| Диапазон силы тока | ||||
| 3,3...8,999 мА | 9...32,999 мА | 33...89,99 мА | 90...329,99 мА | |
| 33...329,999 мВ | 0,58 | 0,45 | 0,58 | 0,45 |
| 330 мВ...1020 В | 0,51 | 0,36 | 0,51 | 0,36 |
| 0,33...0,8999 А | 0,9...2,1999 А | 2,2...4,4999 А | 4,5...20,5 мА | |
| 33...329,999 мВ | 0,59 | 0,46 | 0,56 | 0,72 |
| 330 мВ...1020 В | 0,52 | 0,37 | 0,49 | 0,67 |
Примечание:
P - значение воспроизводимой мощности
Таблица 9 - Режим воспроизведения напряжения на нагрузках 50 Ом, 1 МОм
| Напряжение постоянного тока | Прямоугольный сигнал | |||
| Нагрузка 50 Ом Нагрузка 1 МОм | Нагрузка 50 Ом | Нагрузка 1 МОм | ||
| Амплитудные характеристики | ||||
| Диапазон | от 0 В до ± 2,2 В | от 0 В до ± 33 В | от ±1,8 мВ до ± 2,2 В | от ± 1,8 мВ до ±105 В |
| Пределы допускаемой относительной погрешности | 0,35 + 200 | 0,35 + 200 | 0,35 + 200 | 0,35 + 200 |
| ± (10-2отн. ед. от установленного значения + мкВ) | ||||
Примечание:
U - значения напряжения сигнала прямоугольной формы.
Таблица 10 - Характеристики прямоугольного сигнала (воспроизведение)
| Характеристики сигнала на нагрузке 50 Ом | Пределы допускаемой относительной погрешности | |
| ± (10-2отн. ед. от установленного значения + мкВ) | ||
| Время нарастания | < 1 нс | Не нормируется |
| Диапазон | от 45 Гц до | кГц |
| Пределы допускаемой относительной погрешности установки частоты прямоугольного сигнала | 25 + 25 | |
| ± (10-6отн. ед. от установленного значения + мГ ц) | ||
| Амплитудный диапазон; Пределы допускаемой относительной погрешности установки амплитуды прямоугольного сигнала | 4,5 мВ до 2,75 В | 2 + 300 |
| Характеристики сигнала на нагрузке 50 Ом | Пределы допускаемой относительной погрешности | |
| ± (10-2отн. ед. от установленного значения + мкВ) | ||
| Разрешающая способность по амплитуде | 4 разряда | |
| Диапазон регулировки амплитуды | ± 10 % относительно фиксированных точек (указаны ниже) | |
| Фиксированные точки амплитуды | 5 мВ, 10 мВ, 25 мВ, 50 мВ, 100 мВ, 250 мВ, 500 мВ, 1 В, 2,5 В | |
| Искажение фронта сигнала | до 10 нс | 3 + 3000 |
| от 10 нс до 30 нс | 1 + 3000 | |
| после 30 нс | 0,5 +3000 | |
Примечания:
f - значение частоты прямоугольного сигнала,
U - значения напряжения сигнала прямоугольной формы.
Таблица 11 - Функция сглаженной синусоиды (воспроизведение)
| Характеристики синусоидального напряжения на нагрузке 50 Ом | Частотный диапазон | ||
| 50 кГц (опорная частота) | 50 кГц до 100 МГц | 100 МГц до 200 МГц | |
| Амплитудные характеристики (для измерения полосы пропускания осциллографов) | |||
| Диапазон | 5 мВ до 5,5 В | ||
| Разрешающая способность | < 100 мВ: 3 разряда > 100 мВ: 4 разряда | ||
| Регулировка диапазона | Непрерывная регулировка | ||
| Пределы допускаемой относительной погрешности воспроизведения напряжения | 2 + 300 | 3,5 + 400 | 4 + 400 |
| ± (10-2отн. ед. от установленного значения + мкВ) | |||
| Пределы допускаемой неравномерности АЧХ (относительно 50 кГц) | - | 1,5 + 200 | 2 + 200 |
| ± (10-2отн. ед. от установленного значения + мкВ) | |||
| Кратковременная нестабильность амплитуды за 1 час | ± 1 • 10-2 • U | ||
Примечание:
U - значения напряжения синусоидального сигнала.
Таблица 12 - Режим формирования временных маркеров
| Параметры временных маркеров на нагрузке 50 Ом | 50 мс до 5с | 100 нс до 20 мс | 20 нс до 50 нс | 10 нс | 2 нс до 5 нс |
| Пределы допускаемой абсолютной погрешности установки периода следования временных маркеров | ± (50 + 1500xt) х 10-6 | ± 2,5x10'6xt | |||
| Уровень напряжения, [1] | > 1 В | > 1 В | > 1 В | >1 В | > 1 В |
| Дискретность установки периода следования временных маркеров | 1-2-5 от 2 нс до 5с | ||||
| Диапазон регулировки периода следования временных маркеров | > ± 10 % относительно фиксированной точки (указаны выше) | ||||
Примечания:
t - значение периода следования временных маркеров; t - установленный период следования в секундах;
[1] Пиковые значения напряжения.
Таблица 13 - Электрическое сопротивление постоянному току (воспроизведение) в режиме источника низкого сопротивления
| Номинальное значение | Пределы допускаемой относительной погрешности |
| ± 10-2 • отн. ед. от установленного значения | |
| 1 Ом | 1,1 |
| 1,8 Ом | 0,78 |
| 3,7 Ом | 0,57 |
| 5,9 Ом | 0,49 |
| 10 Ом | 0,45 |
| 18 Ом | 0,42 |
| 37 Ом | 0,41 |
| 59 Ом | 0,48 |
| 100 Ом | 0,45 |
| 180 Ом | 0,42 |
| 370 Ом | 0,41 |
| 590 Ом | 0,34 |
| 1 кОм | 0,30 |
| 1,8 кОм | 0,22 |
| 3,7 кОм | 0,14 |
| 5,9 кОм | 0,10 |
Примечание:
R - значение воспроизводимого сопротивления.
Таблица 14 - Электрическое сопротивление постоянному току (воспроизведение) в режиме источника высокого сопротивления
| Номинальное значение | Максимальное напряжение, В | Пределы допускаемой относительной погрешности напряжения | Пределы допускаемой относительной погрешности сопротивления |
| ± (10-2 • отн. ед. от установленного значения + В) | ± 10-2 • отн. ед. от установленного значения | ||
| 10,00 кОм - 19,99 кОм | 140 | 3 + 5 | 0,2 |
| 20,00 кОм - 39,99 кОм | 200 | 3 + 5 | 0,2 |
| 40,00 кОм - 99,99 кОм | 400 | 3 + 5 | 0,2 |
| 100,0 кОм - 499,9 кОм | 800 | 3 + 5 | 0,2 |
| 500,0 кОм - 999,9 кОм | 1100 | до 1000 В: 3 + 5, свыше - не нормируется | 0,2 |
| 1,000 МОм - 9,999 МОм | 1575 | 0,3 | |
| 10,00 МОм - 99,99 МОм | 1575 | 0,5 | |
| 100,0 МОм - 999,9 МОм | 1575 | 0,5 | |
| 1,000 ГОм - 10,050 ГОм | 1575 | до 1000 В: 3 + 5, свыше 1000 В не нормируется | 1 |
Примечания:
U - значения испытательного напряжения;
R - значение воспроизводимого сопротивления.
Таблица 15 - Дополнительные технические характеристики калибраторов.
| Параметр | Значение параметра |
| Масса, кг, не более | 22 |
| Потребляемая мощность, ВА, не более | 600 |
| Г абаритные размеры, мм | 193 х 432 х 538 |
| Рабочие условия эксплуатации: | |
| - температура окружающего воздуха, °С | 20 - 30 |
| - относительная влажность, % | 80 |
Наносится на титульный лист руководства по эксплуатации типографским способом и на лицевую панель корпуса калибратора в виде наклейки со стойким к истиранию покрытием.
Таблица 16 - комплектность калибраторов
| Наименование | Количество |
| Калибратор | 1 |
| Комплект измерительных проводов | 1 |
| Сетевой шнур | 1 |
| Кабель USB-RS-232 | 1 |
| Руководство по эксплуатации | 1 |
| CD-диск с документацией пользователя калибратора 5080А | 1 |
| Методика поверки | 1 |
Осуществляется по документу МП-327/447-2012 «Калибраторы многофункциональные Fluke 5080А. Методика поверки», утвержденному ФБУ «Ростест-Москва» в 2012 г.
Перечень основных средств, применяемых при поверке:
- осциллограф TDS 3052 (Госреестр № 19295-00);
- компаратор напряжений Р3017 (Госреестр № 9706-84) 10 нВ-10 В; 0,0002 %;
- делитель напряжений Р3027 (Госреестр № 9625-84), (1:10; 1:100; 1:1000), 0,0002 %;
- набор мер электрического сопротивления 0,001 Ом - 100 кОм; КТ 0,002;
- вольтметр-калибратор многофункциональный ВК2-40 (Госреестр № 14955-95) в режиме измерения электрического сопротивления 0,1 мОм - 1 ГОм;
- милливольтметр В3-60 10 мкВ - 1000 В, 20 Гц - 100 кГц, 0,035-0,2 %;
- комплекты термоэлектрических преобразователей напряжения ПНТЭ-6А (Госреестр № 5412-76), ТПН-1, КПП-1 1-го разряда по ГОСТ 8.027-2001 и ГОСТ 8.028-86;
- делитель напряжения трансформаторный ДНТ-9;
- частотомер электронносчетный вычислительный Ч3-64 (Госреестр № 9135-83),
0,01 Гц-100 МГц, ± 10-8f;
- мультиметр Wavetek 4950 (Госреестр № 15805-96); 1 мВ - 1000 В, 20 Гц - 10 кГц, 5U = ± 0,003 %;
- нагрузка коаксиальная Э9-159, КСВН = 1,0 ± 0,025; 5 = 1,0 %;
- вольтметр Ф5263 (Госреестр № 9003-83); 1мкВ - 300 В; 0,01 мА - 1 А; 5 = 0,5 %;
- вольтметр диодный компенсационный В3-49 (Госреестр № 5477-76), 1 разряд; 10 мВ -100 В; 20 Гц - 1 ГГц; 5 = 0,2 %;
- набор аттенюаторов ДК2-70 (Госреестр № 10692-86); 0 - 12 ГГц; 5 = 0,3 - 1 дБ;
- анализатор спектра НР 8596Е (Госреестр № 16244-97); 9 кГц - 12,8 ГГц; 5 = 2,7 дБ;
- магазин сопротивлений Р40108 (Госреестр № 9381-83); 100 кОм - 100 МОм; 5 = 0,02 %;
- магазины сопротивлений Р4831 (Госреестр № 6332-77); 0,1 Ом - 100 кОм; 5=0,02 %.
Методы измерений с помощью калибраторов указаны в руководстве по эксплуатации на калибраторы многофункциональные Fluke 5080А.
Нормативные и технические документы, устанавливающие требования к калибраторам многофункциональным Fluke 5080А
- ГОСТ 8.022-91 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне 1 х 10-16 - 30 А».
- ГОСТ 8.027-2001 «ГСИ. Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
- ГОСТ 8.028-86 «ГСИ. Государственный первичный эталон и государственная поверочная схема для средств измерений электрического сопротивления».
- МИ 1940-88 «ГСИ. Государственная поверочная схема для средств измерений силы переменного электрического тока от 1 х10-8 до 25 А в диапазоне частот 20 - 1 х10б Гц».
- МИ 1935-88 «ГСИ. Государственная поверочная схема для средств измерений электриче-
2 9
ского напряжения до 1000 В в диапазоне частот 1x10 - 3х10 Гц».
- Техническая документация фирмы «Fluke Corporation», США.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям
| Зарегистрировано поверок | 1846 |
| Поверителей | 25 |
| Актуальность данных | 18.09.2024 |
