| Номер в госреестре | 52500-13 |
| Наименование СИ | Секции |
| Обозначение типа СИ | 1У07ФО |
| Изготовитель | ОАО "НПК "НИИ дальней радиосвязи" (НИИДАР), г.Москва |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 52500-13 |
| Наименование СИ | Секции |
| Обозначение типа СИ | 1У07ФО |
| Изготовитель | ОАО "НПК "НИИ дальней радиосвязи" (НИИДАР), г.Москва |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Секции 1У07ФО (далее - секция) предназначены для формирования и хранения эталонных частот и кодов времени, синхронизированных со шкалой времени UTC(SU).
Принцип действия секций основан на формировании и хранении собственной шкалы времени путем преобразования сигнала частоты 5 МГц от рубидиевого опорного генератора в последовательность интервалов времени.
Конструктивно секция состоит из двух идентичных шкафов формирования шкалы времени НБИП.468173.010-01 (ШФШВ-1, ШФШВ-2), и шкафа управления включающего рабочее место оператора НБИП.467239.008-01, формирователь кода времени НБИП.468172.018 и часы вторичные НБИП.467845.003-01.
Секция представляет собой двухполукомплектный хранитель времени с возможностью: синхронизации собственной шкалы времени относительно шкалы времени UTC(SU) при помощи сигналов глобальных навигационных систем ГЛОНАСС/GPS и сигналов СДВ передающих станций;
определения относительной погрешности по частоте основного рубидиевого опорного генератора;
автоматической коррекции частоты резервного рубидиевого опорного генератора; автоматического переключения на работу от резервного рубидиевого опорного генератора при отказе основного;
автоматического отключения выходов отказавшего полукомплекта без пропадания выходных сигналов секции.

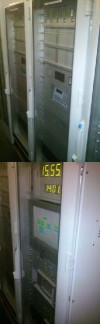

Внешний вид секции приведен на рисунке 1.
Для защиты от несанкционированного доступа шкафы секции закрываются на ключ.
Метрологические и технические характеристики секции приведены в таблице 1. Таблица 1
| Наименование параметра или характеристики | Значение характеристики |
| Действительное значение частоты выходного синусоидального сигнала, Гц | 5000000 ± 0,00025 |
| Средняя квадратическая относительная случайная вариация выходной частоты через 6 часов после включения секции при интервале времени измерения 1 с, не более | 5-10-11 |
| Пределы допускаемой абсолютной погрешности автономного хранения собственной шкалы времени на интервале времени наблюдения 30 суток, мкс | ± 130 |
| Пределы допускаемой погрешности синхронизации собственной шкалы времени относительно шкалы времени UTC(SU), мкс: при помощи аппаратуры спутниковой навигации ГЛОНАСС/GPS при помощи приемника СДВ сигналов | ± 1 ± 5 |
| Пределы допускаемой абсолютной погрешности ввода поправки в формируемую секцией шкалу времени, нс | ± 220 |
| Пределы допускаемой абсолютной погрешности формирования шкалы времени при переключении комплекта основного опорного генератора на резервный, нс | ± 400 |
| Параметры импульсных сигналов частотой 1 Гц и 1/60 Гц: длительность импульса, мкс длительность фронта импульса, мкс, не более амплитуда импульса на конце согласованного кабеля РК-50-3-11 длиной не более 100 м, В уровень напряжения в паузе между импульсами, В полярность | от 1 до 3 0,3 от 2,5 до 5,0 от 0 до 5 положительная |
| Напряжение питания от источника переменного тока частотой 50 Гц, В | от 198 до 242 |
| Потребляемая мощность от сети питания переменного тока, В А, не более | 1000 |
| Габаритные размеры (высота х ширина х глубина), мм, не более | 1800х1800х600 |
| Масса, кг, не более | 600 |
| Рабочие условия эксплуатации: температура окружающего воздуха, °С относительная влажность при температуре воздуха 25°С, % | от 5 до 40 до 80 |
наносится на переднюю ШФШВ-1 в виде голографической наклейки и типографским способом на титульном листе эксплуатационной документации.
Комплектность
Комплект поставки включает:
- секция 1У07ФО - 1шт.;
- руководство по эксплуатации - 1шт.;
- формуляр - 1 шт.;
- методика поверки - 1 шт.
Осуществляется по документу МП 52500-13 «Инструкция. Секции 1У07ФО. Методика поверки», утвержденному руководителем ГЦИ ФГУП «ВНИИФТРИ» в январе 2013 г. Основные средства поверки:
- компаратор частотный Ч7-308А/1 (регистрационный номер 27253-09), номинальные значения частот входных сигналов 5; 10; 100 МГц; среднее квадратическое относительное двухвыборочное отклонение результатов измерений частоты сигнала при ти = 1 с 710-14; при ти = 100 с 1,5 10-14;
- стандарт частоты рубидиевый FS 725 (регистрационный номер 31222-06), номинальные значения частот воспроизводимых сигналов 1; 5 • 106; Г107 Гц; пределы допускаемой относительной погрешности по частоте на межповерочном интервале ± 5Т0-11;
- частотомер электронно-счетный 53132A (регистрационный номер 26211-03), диапазон измеряемых частот от 0,1 до 225 МГц, пределы допускаемой относительной погрешности по
_7
частоте внутреннего опорного генератора на интервале 1 год ± 110 ;
- аппаратура потребителей спутниковых навигационных систем «Бриз-МВ» (регистрационный номер 23275-02), средняя квадратическая погрешность расхождения шкалы времени формируемой аппаратурой потребителей от шкалы времени UTC(SU) не более 300 нс.
ПМ2.206.321-01 РЭ «Секции 1У07ФО. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к секции 1У07ФО
1. ГОСТ 8.129-99 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений времени и частоты».
2. ПМ2.206.321-01 РЭ «Секции 1У07ФО. Руководство по эксплуатации».
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
