Измеритель S-параметров Agilent 85046А, 52503-13

Документы
Карточка СИ
Номер в госреестре 52503-13
Наименование СИ Измеритель S-параметров
Обозначение типа СИ Agilent 85046А
Изготовитель "Agilent Technologies", Малайзия
Год регистрации 2013
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Измеритель S-параметров Agilent 85046А (далее - измеритель) предназначен для измерений S-параметров двухпортовых СВЧ устройств совместно с анализатором спектра Agilent 4396В.

Описание

Принцип действия измерителя основан на раздельном выделении сигналов, пропорциональных мощности СВЧ сигнала воспроизводимого генератором, мощности СВЧ сигнала прошедшего через измеряемый объект и мощности отраженных волн. Измеритель обеспечивает возможность измерений характеристик отражения обоих портов (Sn, S22) и передачи в обоих направлениях (S2i, Si2) четырехполюсников одновременно. Измеритель используется совместно с анализатором спектра Agilent 4396В (Рег. № 38514-08).

Конструктивно измеритель включает в себя два направленных ответвителя, схему переключения каналов, фиксированный и ступенчатый аттенюаторы. Управление переключением каналов для измерения соответствующих S-параметров осуществляется анализатором спектра Agilent 4396В через входы DC Bias.

В корпусе имеются следующие разъемы: Port i, 2 для подключения исследуемого устройства, А, В, R - для подключения измерителя ко входам А, В, R анализатора спектра, RF IN

- для подачи сигнала с выхода RF OUT анализатора спектра, NETWORK ANALAYZER INTERCONNECT - разъем для обеспечения двухсторонней связи с анализатором спектра.

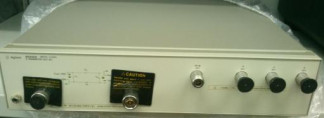

Внешний вид измерителя приведен на рисунке i. Место пломбировки от несанкционированного доступа на рисунке 2.

Метрологические и технические характеристики измерителя при работе совместно с анализатором спектра Agilent 4396В приведены в таблице 1.

Таблица 1

Наименование характеристики

Значение

характеристики

Диапазон рабочих частот, МГц

от 0,3 до 1800

Входное сопротивление, Ом

50±1

Неравномерность частотной характеристики, дБ:

-    при измерении модуля коэффициента передачи в диапазоне частот 300 кГц до 1,8 ГГц

-    при измерении фазы коэффициента передачи, ..,°:

-    в диапазоне частот от 300 кГц до 2 МГц

-    в диапазоне частот от 2 МГц до 1,8 ГГц

-    при измерении фазы коэффициента отражения, .°:

-    в диапазоне частот от 300 кГц до 2 МГц

-    в диапазоне частот от 2 МГц до 1,8 ГГц

± 1,5

± 20 ± 10

± 25 ± 10

Вносимые потери, не более:

-    между входом RF IN и портами 1, 2

-    между входом RF IN и выходом R

-    между входом RF IN и выходами А, В

14 дБ + 0,5 дБ/ГГц 18 дБ + 1,5 дБ/ГГц 20,5 дБ + 1,5 дБ/ГГц

Г абаритные размеры (длина х ширина х высота), мм, не более

495 х 432 х 90

Масса, кг, не более

6,8

Рабочие условия эксплуатации:

-    температура окружающего воздуха, °С

-    относительная влажность воздуха при температуре 40 °С, %

от 15 до 35 до 90

Знак утверждения типа

наносится типографским способом на титульный лист паспорта и на лицевую панель измерителя в виде наклейки.

Комплектность

Комплект поставки включает:

-    измеритель S-параметров Agilent 85046A - 1шт.;

-    кабель питания - 1шт.;

-    паспорт - 1шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется по документу МП 52503-12 «Инструкция. Измеритель S-параметров Agilent 85046А. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИФТРИ» в январе 2013 г. Основные средства поверки:

наборы мер Н3-2, Н3-6, Н3-7 (Регистрационный номер 12494-90), диапазон рабочих частот от 0 до 18 ГГц, номинальные значения ослаблений 10, 20, 30 дБ, пределы допускаемой погрешности модуля коэффициента передачи ± 0,3 дБ; пределы допускаемой погрешности фазы коэффициента передачи ± 2,5°, пределы допускаемой погрешности фазы коэффициента отражения ± 4°;

установка для измерения ослабления и фазового сдвига образцовая ДК1-16: диапазон рабочих частот от 110 кГц до 17,85 ГГц, диапазон измерений ослабления от 0 до 140 дБ, пределы допускаемой погрешности измерений ± 0,25 дБ;

анализатор спектра Agilent 4396В (Регистрационный номер 38514-08), диапазон рабочих частот от 100 кГц до 1,8 ГГц, диапазон изменений уровня выходной мощности от минус 60 до 20 дБ; пределы допускаемой погрешности установки выходной мощности ± 0,5 дБ.

Сведения о методах измерений

Измеритель S-параметров Agilent 85046A. Паспорт.

Нормативные и технические документы, устанавливающие требования к измерителям S-параметров Agilent 85046A

Техническая документация фирмы-изготовителя.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством РФ обязательным требованиям.
