| Номер в госреестре | 52506-13 |
| Наименование СИ | Манометры газовые грузопоршневые |
| Обозначение типа СИ | МГП |
| Изготовитель | ООО "Альфапаскаль", г.Челябинск |
| Год регистрации | 2013 |
| Срок свидетельства | 23.01.2018 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
Манометры газовые грузопоршневые МГП (далее по тексту - манометры) предназначены для создания и точного измерения избыточного давления.
Принцип действия манометра основан на уравновешивании силы, действующей на поршень и создаваемой давлением, суммарным весом поршня, грузоприемного устройства и установленных на нем грузов.

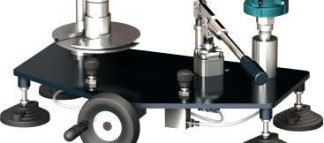

В состав манометра входят измерительная поршневая система (ИПС), устройство для создания давления (УСД) и набор грузов.
УСД предназначено для создания и поддержания давления в измерительной системе манометра. Давление создается с помощью ручного насоса предварительного заполнения системы (предварительного создания давления) и винтового пресса. ИПС манометра и поверяемого СИ устанавливаются на стойки УСД. В качестве рабочей среды используется воздух или азот.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально или с помощью дополнительного приспособления (устройства для наблюдения за положением поршня), которое включают в комплект поставки по дополнительному заказу. В конструкции манометра допускается установка устройства для принудительного вращения поршня.
Набор специальных грузов предназначен для уравновешивания измеряемого давления. По требованию заказчика в комплект поставки входит один или несколько комплектов грузов, приведенных к номинальному значению давления в одной из следующих единиц: МПа (кПа), бар, кгс/см2 или номинальному значению массы.
УСД обычного исполнения имеет два места для установки поверяемых (калибруемых) приборов. УСД специализированного исполнения имеет одно место для поверки ИПС грузопоршневого манометра и снабжено устройством для наблюдения за положением поршней. В зависимости от диапазона измерений манометры выпускаются в 4 модификациях в соответствии с таблицей 1.
Таблица 1_
| Наименование характеристики | Значение для модификаций | |||
| МГП-В | МГП-2,5 | МГП-10 | МГП-100 | |
| Верхний предел измерений, МПа (кгс/см2) | минус 0,1 (минус 1) | 0,25 (2,5) | 1 (10) | 10 (100) |
| Нижний предел измерений, МПа (кгс/см2) | минус 0,003 (минус 0,03) | 0,003 (0,03) | 0,02 (0,2) | 0,04 (0,4) |
| Рабочий ход поршня, мм, не менее | 10 | 10 | 10 | 10 |
| Основной диапазон измерений, МПа (кгс/см2) | минус 0,003-минус 0,1 (минус 0,03-минус 1) | 0,025-0,25 (0,25-2,5) | 0,1-1 (1-10) | 1-10 (10-100) |
| Пределы допускаемой относительной погрешности манометра грузопоршневого в основном диапазоне измерений, %,: класса точности 0,02 класса точности 0,05 | ± 0,02 ± 0,05 | |||
| Дополнительный диапазон измерений, МПа (кгс/см2) | 0,003-0,025 (0,03-0,25) | 0,02-0,1 (0,2-1) | 0,04-1 (0,4-10) | |
| Пределы допускаемой погрешности манометра грузопоршневого в дополнительном диапазоне измерений, %, от верхнего предела дополнительного диапазона: класса точности 0,02 класса точности 0,05 | ± 0,02 ± 0,05 | |||
| Номинальная площадь поршня, см2 | 5 | 5 | 1 | 0,2 |
| Скорость опускания поршня, мм/мин, не более, для манометров: класса точности 0,02 класса точности 0,05 | 1 2 | 2 3 | ||
| Порог реагирования, Па, не более, для манометров: класса точности 0,02 класса точности 0,05 | 0,2 0,5 | 0,5 1,25 | 2 5 | 20 50 |
| Наименование характеристики | Значение для модификаций | |||
| МГП-В | МГП-2,5 | МГП-10 | МГП-100 | |
| Продолжительность свободного вращения | ||||
| поршня, мин, не менее, для манометров: класса точности 0,02 | 3 | 5 | 6 | |
| класса точности 0,05 | 2 | 4 | 5 | |
| Рабочая среда | воздух* | воздух или азот* | ||
| Габаритные размеры (длина х ширина х высота), | 500х400х | 500х400х240 | 500х340х | |
| мм, не более | 260 | 260 | ||
| Масса (без грузов), кг, не более | 25 | |||
| Средняя наработка на отказ, ч | 3000 | |||
| Средний срок службы, лет | 8 | |||
*- Класс чистоты сжатого воздуха ИСО 8573-1: 6 3 1 по ГОСТ Р ИСО 8573-1-2005. Азот газообразный особой чистоты 2-го сорта по ГОСТ 9293.
Условия эксплуатации:
- температура окружающего воздуха, °С
15.30;
60 ± 20, от 84 до 106,7;
- относительная влажность воздуха, %
- атмосферное давление, кПа
- тряска, вибрация и удары должны отсутствовать
Знак утверждения типа наносят типографским способом на титульный лист руководства по эксплуатации, а также фотохимическим способом на табличку, прикрепленную к устройству для создания давления.
В обязательный комплект поставки входят:
| Наименование частей | Кол-во (шт.) |
| Устройство для создания давления (УСД) | 1 |
| Измерительная поршневая система (ИПС) | 1 |
| Комплект грузов - комплект грузов, приведенный к номинальному значению массы; - комплект грузов, приведенный к номинальному значению давления, МПа (кПа); - комплект грузов, приведенный к номинальному значению давления, бар; - комплект грузов, приведенный к номинальному значению давления, кгс/см2 | 1* 1* 1* 1* |
| Груз переходной | 1* |
| Устройство для наблюдения за положением поршня (поршней) | 1* |
| Руководство по эксплуатации АП.029.000.000 РЭ | 1 |
| Свидетельство о поверке | 1 |
| Комплект принадлежностей | 1 |
| Комплект запасных частей | 1 |
*по заказу
осуществляется в соответствии с МИ 2429-97 «ГСИ. Манометры грузопоршневые, метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)».
Методика прямых измерений изложена в Руководстве по эксплуатации АП.029.000.000 РЭ.
Нормативные и технические документы, устанавливающие требования к манометрам газовым грузопоршневым МГП
1. ГОСТ 8291-83 "Манометры избыточного давления грузопоршневые. Общие технические требования ".
2. МИ 2429-97 «ГСИ. Манометры грузопоршневые, метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)»
3. ГОСТ 8.017-79 "Государственный первичный эталон и общесоюзная поверочная схема для средств измерений избыточного давления до 250 МПа".
4. ТУ 4212-005-91357274-2011 «Манометры газовые грузопоршневые МГП».
Выполнение работ и (или) оказание услуг по обеспечению единства измерений в качестве рабочих эталонов 1-го и 2-го разрядов.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
