| Номер в госреестре | 52506-16 |
| Наименование СИ | Манометры газовые грузопоршневые |
| Обозначение типа СИ | МГП |
| Изготовитель | ООО "Альфапаскаль", г.Челябинск |
| Год регистрации | 2016 |
| Срок свидетельства | 08.11.2026 |
| МПИ (интервал между поверками) | 2 года |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |
| Методика поверки | скачать |
Манометры газовые грузопоршневые МГП (далее по тексту - манометры) предназначены для создания и точного измерения избыточного (положительного и отрицательного) давления газов при поверке и калибровке средств измерений давления.
Принцип действия манометра основан на базе классической неуплотненной цилиндрической поршневой пары с газовой смазкой.
В состав манометра входят: 1) измерительная поршневая система (ИПС); 2) устройство для создания давления (УСД); 3) комплект грузов.
УСД предназначено для создания и поддержания давления в измерительной системе манометра. Давление создается с помощью ручного насоса предварительного заполнения системы (предварительного создания давления) и винтового пресса. ИПС манометра и поверяемого СИ устанавливаются на стойки УСД. Предусмотрена возможность питания сжатым воздухом (газом) от пневмосети (компрессора или баллона). В качестве рабочей среды используется воздух или азот в соответствии с таблицей 1.
ИПС манометра состоит из корпуса, цилиндра, ограничивающей втулки и поршня с грузоприемным устройством. Для устранения влияния «сухого» трения между поршнем и цилиндром в процессе измерений поршень с грузоприемным устройством и грузами приводят во вращение от руки. Положение равновесия поршня соответствует среднему значению его рабочего хода и фиксируется визуально. В конструкции манометра допускается установка устройства для принудительного вращения поршня.
Набор грузов предназначен для уравновешивания измеряемого давления. По требованию заказчика в комплект поставки входит один или несколько комплектов грузов, приведенных к номинальному значению давления в одной из единиц измерения давления или номинальному значению массы.
УСД изготавливается в четырех исполнениях: 1) обычного исполнения низкого давления (в диапазоне от минус 0,1 до 2,5 МПа) - имеет одно место для установки поверяемого (калибруемого) прибора; 2) обычного исполнения высокого давления (в диапазоне от минус 0,1 до 16 МПа) - имеет одно место для установки поверяемого СИ; 3) специализированного исполнения низкого давления (в диапазоне от минус 0,1 до 2,5 МПа) - имеет одно место для поверки (калибровки) ИПС грузопоршневого манометра и СИ, снабжено устройством для наблюдения за положением поршней; 4) специализированного исполнения высокого давления (в диапазоне от минус 0,1 до 16 МПа) - имеет одно место для поверки (калибровки) ИПС грузопоршневого манометра и СИ, снабжено устройством для наблюдения за положением поршней.

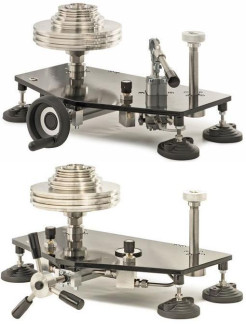

Внешний вид манометров с различными исполнениями УСД приведен на рисунке 1.
Манометры обозначаются следующим образом: МГП-В-ХХХ, где МГП - тип;
В - в случае исполнения для измерения отрицательного избыточного давления (для исполнения
измерения избыточного давления индекс отсутствует); ХХХ - верхний предел измерений (ВПИ) 2 2 в кгс/см , выбранный из модификаций указанных в таблице 1 с дискретностью 0,01 кгс/см для
ВПИ от 0,2 до 4 кгс/см2 и с дискретностью 0,1 кгс/см2 для ВПИ от 10 до 160 кгс/см2.
При обозначении нескольких диапазонов измерения они могут быть перечислены через запятую.
УСД обычного исполнения высокого давления
УСД обычного исполнения низкого давления и устройство принудительного вращения поршня для ИПС
Рисунок 1 - Внешний вид манометров газовых грузопоршневых МГП с различными исполнениями УСД
приведены в таблице 1.
| Значения характеристики для модификации | |||||
| Наименование параметра (характеристики) | МГП-0,2... | МГП-1... | МГП-В | МГП-10... | МГП-50... |
| МГП-0,5 | МГП-4 | МГП-25 | МГП-160 | ||
| Верхний предел измерений избыточного давления, МПа (кгс/см2) | от 0,02 (0,2) до 0,05 (0,5) | от 0,1 (1) до 0,4 (4) | минус 0,1 (минус 1) | от 1 (10) до 2,5 (25) | от 5 (50) до 16 (160) |
| Нижний предел измерений избыточного давления, МПа (кгс/см2) | 0,0007 (0,007) | 0,003 (0,03) | Минус 0,003 (Минус 0,03) | 0,02 (0,2) | 0,04 (0,4) |
| Пределы допускаемой погрешности измерения избыточного давления, %(1): | |||||
| класса точности 0,005 | ±0,005 | ||||
| класса точности 0,01 | ±0,01 | ||||
| класса точности 0,02 | ±0,02 | ||||
| класса точности 0,05 | ±0,05 | ||||
| Номинальная площадь поршня, см2 | 25 | 5 | 5 | 1 | 0,2 |
| Рабочий ход поршня, мм, не менее | 10 | ||||
| Скорость опускания поршня, мм/мин, не более, для | |||||
| манометров: | |||||
| класса точности 0,005 | 1 | 2 | |||
| класса точности 0,01 | 1 | 2 | |||
| класса точности 0,02 | 1 | 2 | |||
| класса точности 0,05 | 2 | 3 | |||
| Продолжительность свободного вращения поршня, мин, | |||||
| не менее, для манометров: | |||||
| класса точности 0,005 | 4 | 5 | 6 | ||
| класса точности 0,01 | 4 | 5 | 6 | ||
| класса точности 0,02 | 3 | 5 | 6 | ||
| класса точности 0,05 | 2 | 4 | 5 | ||
| Наименование параметра (характеристики) | Значения характеристики для модификации | |
| МГП-0,2... МГП-1... МГП-В МГП-10... МГП-0,5 МГП-4 МГП-25 | МГП-50... МГП-160 | |
| Порог реагирования, Па, не более, для манометров: класса точности 0,005 класса точности 0,01 класса точности 0,02 класса точности 0,05 | P„ax 0,1 0,005/100 ^0,10,01/100 Р „ax-0,1-0,02/100 Рmax '0,1 0,05/100 | |
| Рабочая среда | Воздух(2) или азот(3) | Азот(3) |
| Г абаритные размеры (длина; ширина; высота), мм, не более | 450; 550; 300 - для МГП обычного исполнения. 550; 550; 300 - для МГП специализированного исполнения. | |
| Масса (без грузов), кг, не более | 25 | |
| Средняя наработка на отказ, ч | 40 000 | |
| Средний срок службы, лет | 10 | |
| Условия эксплуатации: -температура окружающего воздуха, °С, для манометров: класса точности 0,005 и 0,01 класса точности 0,02 и 0,05 - относительная влажность воздуха, % - атмосферное давление, кПа - тряска, вибрация и удары | от +18 до +22 от +10 до +30 от 40 до 80 от 84 до 106,7 должны отсутствовать | |
| Примечание: (1) В основном диапазоне измерений от 0,1Pmax до РШах погрешность нормируется в % от измеряемой величины; в дополнительном диапазоне измерений от Pmin до 0,1Pmax погрешность нормируется в % от 0,1Pmax (где Pmax - верхний предел диапазона измерений; Pmi„- нижний предел диапазона измерений). (2) Рекомендуемый класс чистоты сжатого воздуха 1 по ГОСТ Р ИСО 8573-1-2005. (3) Рекомендуемый азот газообразный особой чистоты 2-го сорта по ГОСТ 9293-74. | ||
наносится методом металлографии или иным методом на табличку, прикреплённую к манометру и типографским способом на титульный лист руководства по эксплуатации.
Комплект поставки приведен в таблице 2.
Таблица 2 - Комплект поставки
| Наименование частей | Кол-во |
| Устройство для создания давления (УСД) | 1 шт. |
| Измерительная поршневая система (ИПС) | 1 шт. |
| Комплект грузов - комплект грузов, приведенный к номинальному значению массы; - комплект грузов, приведенный к номинальному значению давления | 1(1) компл. 1(1) компл. |
| Г руз переходной | 1 (3) 1 шт. |
| Устройство для наблюдения за положением поршня (поршней) | 1 (2) 1 шт. |
| У стройство для принудительного вращения поршня | 1 (4) 1 шт. |
| Руководство по эксплуатации АП.029.000.000.РЭ | 1 экз. |
| Свидетельство о поверке | 1 экз. |
| Комплект принадлежностей | 1 компл. |
| Комплект запасных частей | 1 компл. |
| Методика поверки МП АП-01-2016 | 1 экз. |
| (1) По заказу. (2) Для УСД специализированного исполнения. (3) Для МГП-В при заказе с двумя и более наборов грузов. (4) Для исполнений МГП-0,2...МГП-0,50. | |
осуществляется по документу МП АП-01-2016 «Манометры грузопоршневые МП и МГП. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 11 июля 2016 г. Основные средства поверки:
Государственный вторичный эталон-копия единицы давления для области избыточного давления в диапазоне от 0,02 до 100 МПа (ГВЭТ 23-1-2014), диапазон измерений от 0,02 до 100 МПа, среднее квадратическое отклонение результата измерений So = 410 6.
Рабочие эталоны избыточного давления манометры грузопоршневые классов точности 0,005; 0,01; 0,02.
Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
Знак поверки наносится на свидетельство о поверке.
приведены в эксплуатационном документе.
ГОСТ 8.802-2012 «ГСИ. Государственная поверочная схема для средств измерений избыточного давления до 250 МПа».
МИ 2429-97 «ГСИ. Манометры грузопоршневые. Метрологические и технические характеристики. Виды метрологического контроля (МР МОЗМ №110)».
ТУ 4212-008-91357274-2016 «Манометры газовые грузопоршневые МГП».
